FAQ ZYCO : Comment fonctionne une rouleuse à 4 rouleaux W12 ?

Le Machine à laminer à 4 rouleaux W12Il s'agit d'un système de cintrage de tôles avancé permettant de cintrer des tôles métalliques en formes cylindriques, coniques ou courbes avec une grande précision et efficacité. Comparé aux machines traditionnelles à 3 rouleaux, le modèle à 4 rouleaux offre un meilleur contrôle, une automatisation accrue et une productivité améliorée.

Cette machine est largement utilisée dans des industries telles que fabrication de récipients sous pression, construction navale, construction métallique et fabrication d'équipements énergétiques.

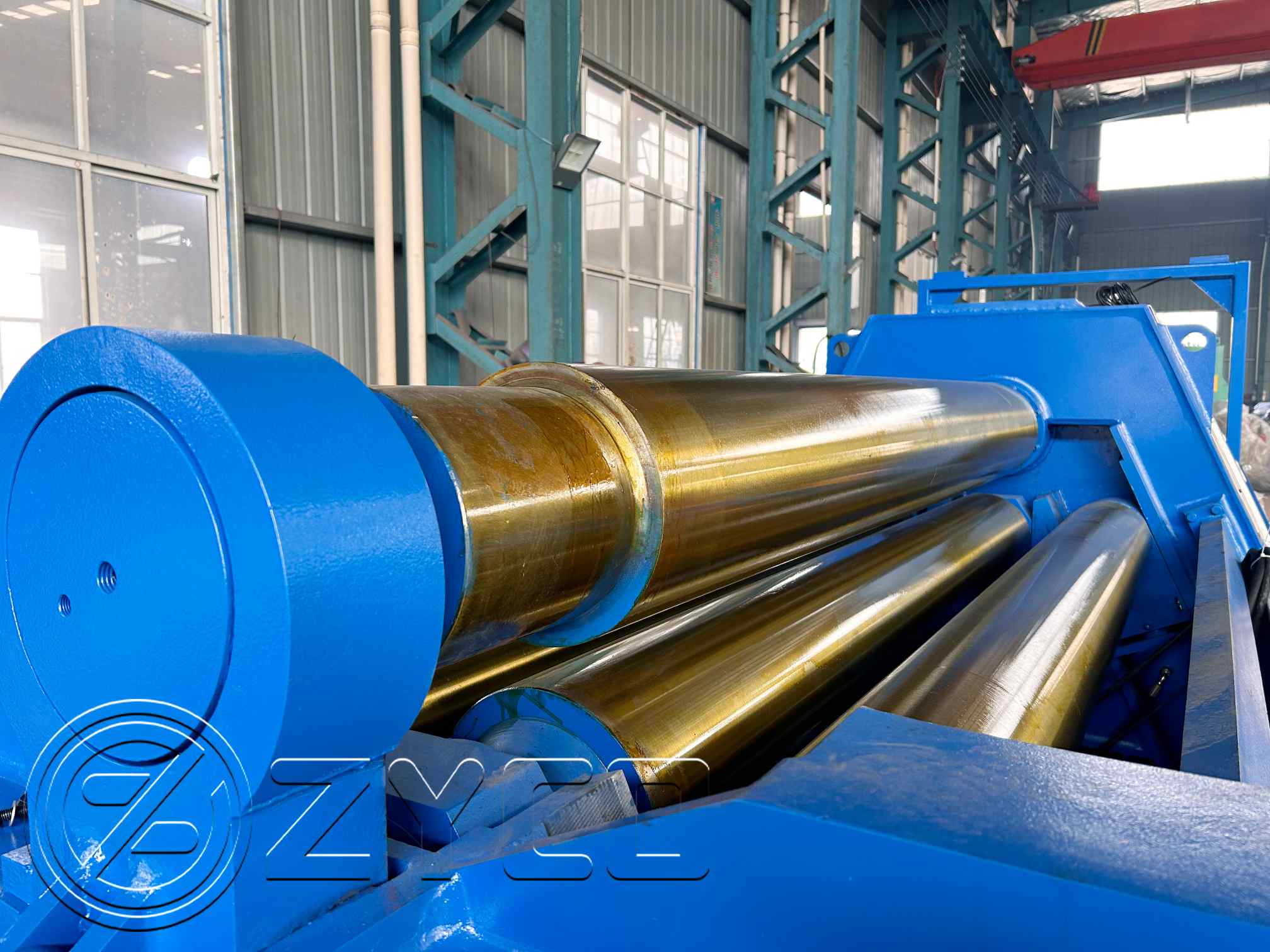

Structure d'une machine à laminer à 4 rouleaux W12

Une rouleuse de tôles W12 à 4 rouleaux se compose de quatre rouleaux principaux :

1. Rouleau supérieur (rouleau du haut)

· Le rôle principal de conducteur

· Applique une pression sur la plaque métallique

· Fonctionne avec le rouleau inférieur pour former la force de flexion

2. Rouleau inférieur

· Assure le support et le serrage

· Tourne en même temps que le rouleau supérieur

· Avance le plateau

3. Rouleaux latéraux (rouleaux gauche et droit)

· Responsable du pliage et du formage

· Déplacez-vous verticalement ou en diagonale

· Contrôlez la courbure de la plaque

Cette configuration à quatre rouleaux permet pré-cintrage et roulage en une seule étapece qui améliore considérablement l'efficacité.

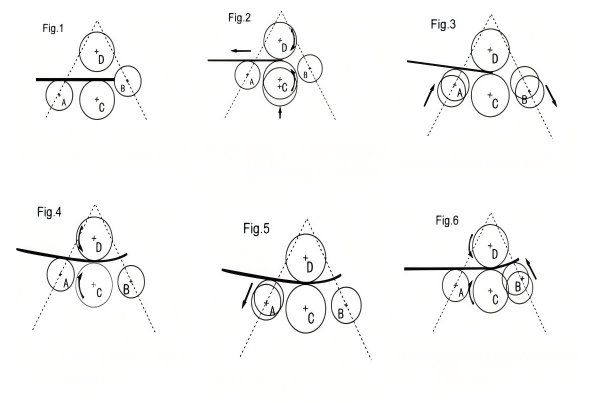

Principe de fonctionnement d'une machine à laminer à 4 rouleaux W12

Le processus de fonctionnement d'une machine à laminer à 4 rouleaux W12 peut être divisé en plusieurs étapes clés :

1. Alimentation et serrage des plaques

La plaque métallique est insérée entre les rouleau supérieur et rouleau inférieur, où il est fermement fixé.

· Le rouleau inférieur remonte pour fixer la plaque

· Le rouleau supérieur applique une pression

· La plaque est maintenue fermement pour éviter qu'elle ne glisse.

Cette étape garantit un positionnement précis avant le début du pliage.

2. Processus de pré-cintrage

L'un des principaux avantages d'une machine à 4 rouleaux est sa capacité à réaliser pré-cintragesans retirer la plaque.

· Un des rouleaux latéraux se déplace vers le haut

· Le bord de la plaque est plié pour réduire les extrémités plates.

· Les deux extrémités peuvent être pré-pliées avec précision

Cela élimine le besoin d'opérations secondaires.

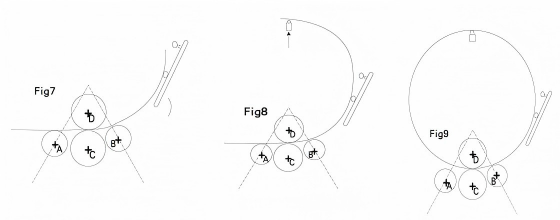

3. Laminage et formage

Après le pré-cintrage, la machine entame le processus de laminage :

· Les rouleaux supérieurs et inférieurs tournent pour entraîner la plaque.

· Les rouleaux latéraux ajustent leur position pour créer une courbure.

· Le laminage continu transforme la plaque en cylindre ou en arc.

Les opérateurs peuvent contrôler :

· Rayon de roulement

· Alignement des plaques

· Pression de flexion

Les machines modernes utilisent des systèmes CNC pour le contrôle automatisé.

4. Calibrage et mise en forme finale

Une fois la forme souhaitée obtenue :

· La machine effectue des réglages précis.

· La rondeur est corrigée

· Les dimensions finales sont vérifiées

Cela garantit une précision et une constance élevées.

5. Déchargement de la pièce

Une fois le roulage terminé :

· Le rouleau latéral ou supérieur s'ouvre (selon le modèle).

· Le cylindre fini est retiré.

· La machine se réinitialise pour l'opération suivante.

Principaux avantages des laminoirs à 4 rouleaux W12

Comparé aux machines à laminer traditionnelles, le système W12 à 4 rouleaux offre plusieurs avantages :

1. Haute efficacité

· Pré-cintrage et roulage en une seule étape

· Temps de manutention réduit

· cycles de production plus rapides

2. Précision supérieure

· Meilleur contrôle du positionnement des plaques

· Rondeur améliorée

· Extrémités plates minimales

3. Utilisation facile

· Le serrage des plaques réduit la charge de travail de l'opérateur

· L'automatisation CNC simplifie la programmation

· Moins d'intervention manuelle requise

4. Sécurité accrue

· Positionnement stable de la plaque

· Risque de glissade réduit

· Les systèmes modernes comportent des dispositifs de sécurité avancés

Applications des laminoirs à 4 rouleaux W12

Les rouleuses à 4 rouleaux W12 sont largement utilisées dans :

· fabrication de récipients sous pression

· production de tours éoliennes

· oléoducs et gazoducs

· Construction navale

· fabrication de structures en acier

· fabrication de réservoirs de stockage

Ils sont particulièrement adaptés à tâches de laminage de plaques d'épaisseur moyenne à épaisse et de haute précision.

Pourquoi choisir une rouleuse CNC W12 moderne à 4 rouleaux ?

Les machines modernes à commande numérique (CNC) offrent des capacités avancées :

· Alignement automatique des plaques

· Commande numérique du rayon de roulement

· Mémoire pour les tâches répétitives

· Surveillance en temps réel

· Réduction des erreurs de l'opérateur

Des fabricants comme ZYCOnous proposons des laminoirs W12 à 4 rouleaux de pointe conçus pour haute précision, durabilité et facilité d'utilisation, aidant ainsi les entreprises à améliorer leur productivité et à réduire leurs coûts de production.

Conseils d'entretien pour les laminoirs à 4 rouleaux W12

Pour garantir des performances à long terme :

· Lubrifiez régulièrement les rouleaux

· Inspecter les systèmes hydrauliques

· Vérifier l'alignement et l'étalonnage

· Nettoyer les surfaces de la machine

· Surveiller l'usure des composants critiques

La maintenance préventive réduit les temps d'arrêt et prolonge la durée de vie des machines.

Conclusion

Le Machine à laminer à 4 rouleaux W12est une solution performante et efficace pour le laminage de tôles métalliques. Sa capacité à réaliser serrage, pré-cintrage et roulage en une seule opérationce qui la rend supérieure aux machines traditionnelles.

Grâce à l'intégration de la technologie CNC, les laminoirs modernes à 4 cylindres offrent haute précision, facilité d'utilisation et productivité amélioréece qui en fait un outil essentiel pour l'industrie de la fabrication métallique d'aujourd'hui.

Pour les fabricants souhaitant améliorer leurs capacités de laminage, investir dans une machine de haute qualité est essentiel. Laminoir W12 à 4 rouleaux de ZYCOest un choix judicieux et pérenne.
