LIVRE BLANC D'INGÉNIERIE ZYCO
Comment calculer correctement le tonnage d'une presse plieuse
Méthodes d'ingénierie, sélection des machines, compatibilité des outils et validation de la production
Flux de travail du calculateur de presse plieuse ZYCO, des paramètres de pliage à la validation de la production.
Version 2.1 Édition Publication Professionnelle | Équipe d'ingénierie ZYCO
Le calcul du tonnage d'une presse plieuse ne se résume pas à une simple formule. Il s'agit d'une décision d'ingénierie concrète qui influe sur la précision du pliage, la durée de vie de l'outillage, la fiabilité de la machine, les coûts de production et la santé à long terme de l'équipement. Cet ouvrage professionnel explique comment le type de matériau, son épaisseur, la longueur de pliage, le choix de l'ouverture en V, la méthode de pliage, le rapport de charge, la compatibilité de l'outillage et la concentration des charges interagissent en production.
Ce guide a pour but d'aider les fabricants de tôles à dépasser les simples tableaux de tonnage et à mettre en place un processus de pliage plus sûr et plus fiable. Les exemples et les figures sont conformes à la logique de ZYCO Engineering Hub et au flux de travail du calculateur de presse plieuse ZYCO.
Points clés à retenir 1. Le tonnage est influencé par la résistance du matériau, son épaisseur, la longueur de pliage et l'ouverture en V. |
Introduction
Qu'est-ce que le tonnage d'une presse plieuse ?
Pourquoi un calcul précis du tonnage est important
La formule d'ingénierie derrière le tonnage des presses plieuses
Comprendre les facteurs matériels
Comment l'épaisseur du matériau influence le tonnage
Comment la longueur du coude influence le tonnage
Comment l'ouverture en V influence le tonnage
Courbure de l'air vs Bottoming vs Coining
Compensation de rebond et validation des processus
Exemples de production réelle
Sélection de la capacité de la machine
Analyse de compatibilité des outils
Analyse de la concentration de la charge
Pourquoi la fréquence de production est importante
Tonnage théorique vs tonnage pratique
Calculatrices numériques et fabrication moderne
Erreurs courantes et bonnes pratiques
Foire aux questions
Ressources du pôle d'ingénierie
Conclusion
La force de pliage exercée par la presse plieuse est l'une des variables d'ingénierie les plus importantes dans la fabrication de tôles. La réussite de toute opération de pliage repose sur l'application d'une force suffisante pour déformer plastiquement le matériau, tout en préservant la précision dimensionnelle, la durée de vie de l'outillage, la fiabilité de la machine et l'efficacité de la production.
Malgré son importance, le tonnage reste l'un des sujets les plus mal compris dans l'industrie de la fabrication. Nombre d'opérateurs s'appuient encore sur d'anciens tableaux de tonnage, leur expérience en atelier ou des estimations approximatives pour choisir leurs machines et outillages. Si ces méthodes peuvent convenir pour des tâches courantes, elles deviennent de moins en moins fiables lorsqu'il s'agit de travailler avec de nouveaux matériaux, des tôles plus épaisses, des pliages plus longs ou des exigences de production élevées.
Des calculs de tonnage incorrects peuvent engendrer de nombreux problèmes. Une force insuffisante peut entraîner des pliages incomplets, un retour élastique excessif, des angles non réguliers et des imprécisions dimensionnelles. Une force excessive peut accélérer l'usure des poinçons et des matrices, augmenter les contraintes sur le système hydraulique et réduire la durée de vie de la machine.
Pour les fabricants produisant des armoires électriques, des enceintes industrielles, des machines agricoles, des panneaux d'ascenseur, des produits en acier inoxydable et des composants structuraux, il est essentiel de savoir calculer correctement le tonnage des presses plieuses pour maintenir la qualité et maîtriser les coûts de production.
Ce document technique explique les principes d'ingénierie qui sous-tendent le calcul du tonnage des presses plieuses et associe connaissances théoriques et expérience pratique de fabrication. L'objectif est non seulement de calculer la force avec précision, mais aussi de comprendre les facteurs concrets qui influencent la réussite des opérations de pliage.

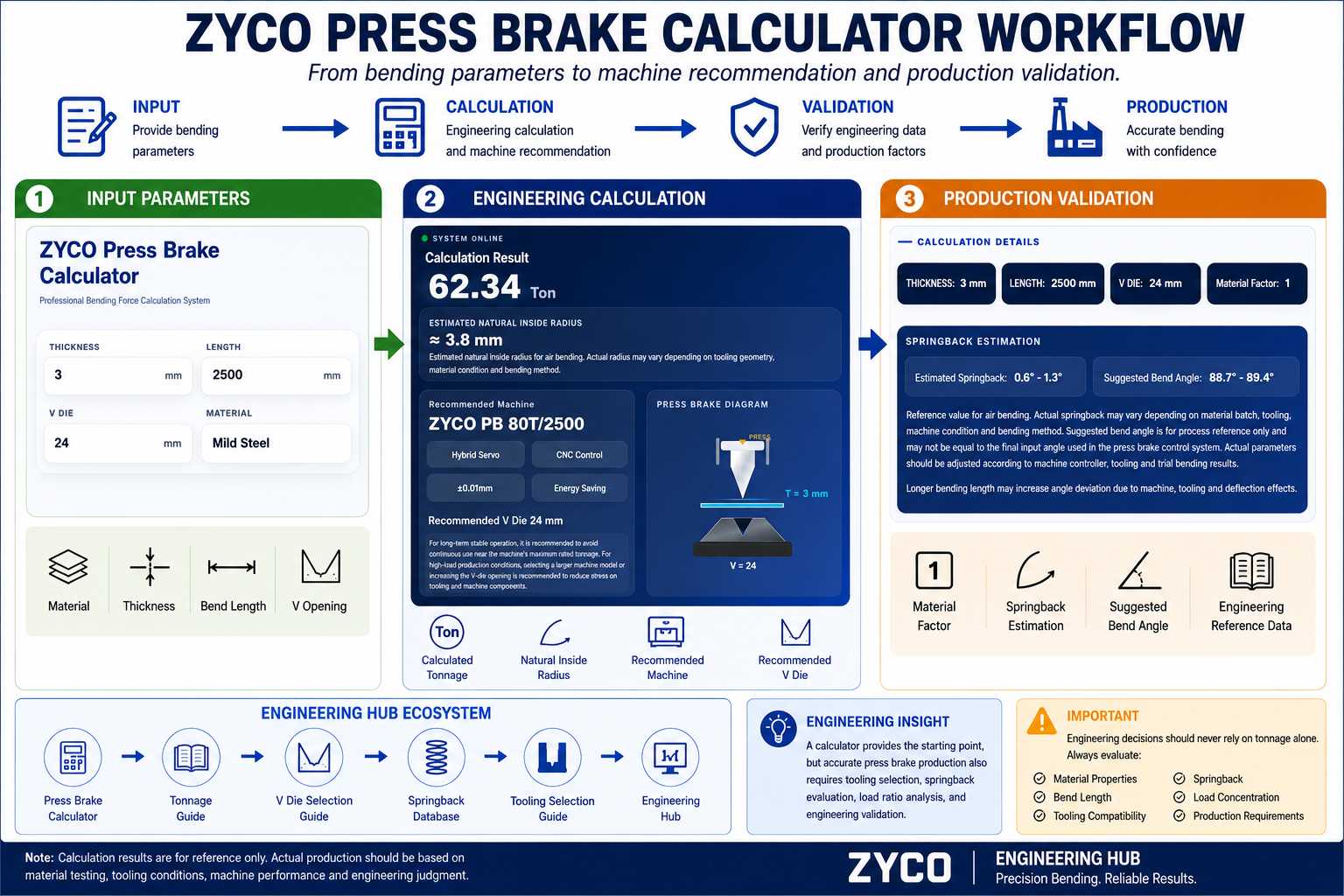

Chiffre 1. Le flux de travail d'ingénierie ZYCO intègre le calcul du tonnage, la recommandation de machines, l'estimation du retour élastique et la validation de la production dans un seul processus de prise de décision.
La force de pliage d'une presse plieuse fait référence à la force nécessaire pour déformer de façon permanente une pièce de tôle selon un angle de pliage spécifié.
La force générée par le vérin de la presse plieuse est transmise au matériau par l'intermédiaire du poinçon et de la matrice. Lorsque cette force dépasse la limite d'élasticité du matériau, celui-ci se déforme plastiquement et conserve la forme souhaitée.
La force requise dépend de plusieurs variables :
Type de matériau
Épaisseur du matériau
Longueur de courbure
Taille de l'ouverture en V
résistance des matériaux
Méthode de pliage
Angle de courbure souhaité
Étant donné que ces variables peuvent changer radicalement d'une application à l'autre, les besoins en tonnage peuvent varier considérablement même lorsque deux pièces semblent visuellement similaires.
Par exemple, un boîtier électrique en acier doux de 3 mm et un boîtier en acier inoxydable de 3 mm peuvent avoir des dimensions identiques. Cependant, le composant en acier inoxydable peut nécessiter une force nettement supérieure en raison de sa limite d'élasticité plus élevée et de sa plus grande tendance au retour élastique.
C’est pourquoi les ateliers de fabrication professionnels calculent le tonnage plutôt que de se fier uniquement à des suppositions.
De nombreux opérateurs considèrent le calcul du tonnage comme un simple exercice de sélection de machine. En réalité, il influence presque tous les aspects de la performance de fabrication.
Des calculs précis contribuent à améliorer :
En cas de sous-estimation du tonnage, plusieurs problèmes peuvent survenir :
Courbures incomplètes
Retour élastique excessif
Mauvaise précision angulaire
Opérations de correction supplémentaires
Productivité réduite
Lorsque le tonnage est surestimé :
L'outillage subit des contraintes inutiles
Les systèmes hydrauliques travaillent plus que nécessaire
Les coûts d'entretien augmentent
La durée de vie du matériel peut diminuer
Dans les environnements de fabrication modernes, l'estimation précise des forces est une responsabilité fondamentale de l'ingénierie.
La méthode de calcul utilisée dans l'ensemble du ZYCO Engineering Hub est la suivante :
Tonnage = (1,33 × T² × L × Facteur matériel) ÷ (V × 20)
Où:
Le coefficient 1,33 est utilisé pour refléter les conditions pratiques de cintrage à l'air et correspond étroitement aux résultats de production réels.
Contrairement aux tableaux de tonnage simplifiés, cette formule évalue simultanément plusieurs variables d'ingénierie et fournit des estimations de force plus réalistes.
Tableau 1. Facteurs de résistance des matériaux utilisés dans les calculs de tonnage des presses plieuses ZYCO
Matériel | Facteur d'ingénierie |
Laiton | 0,60 |
Aluminium | 0,65 |
acier doux | 1,00 |
Acier inoxydable 304 | 1,62 |
Acier inoxydable 201 | 1,76 |

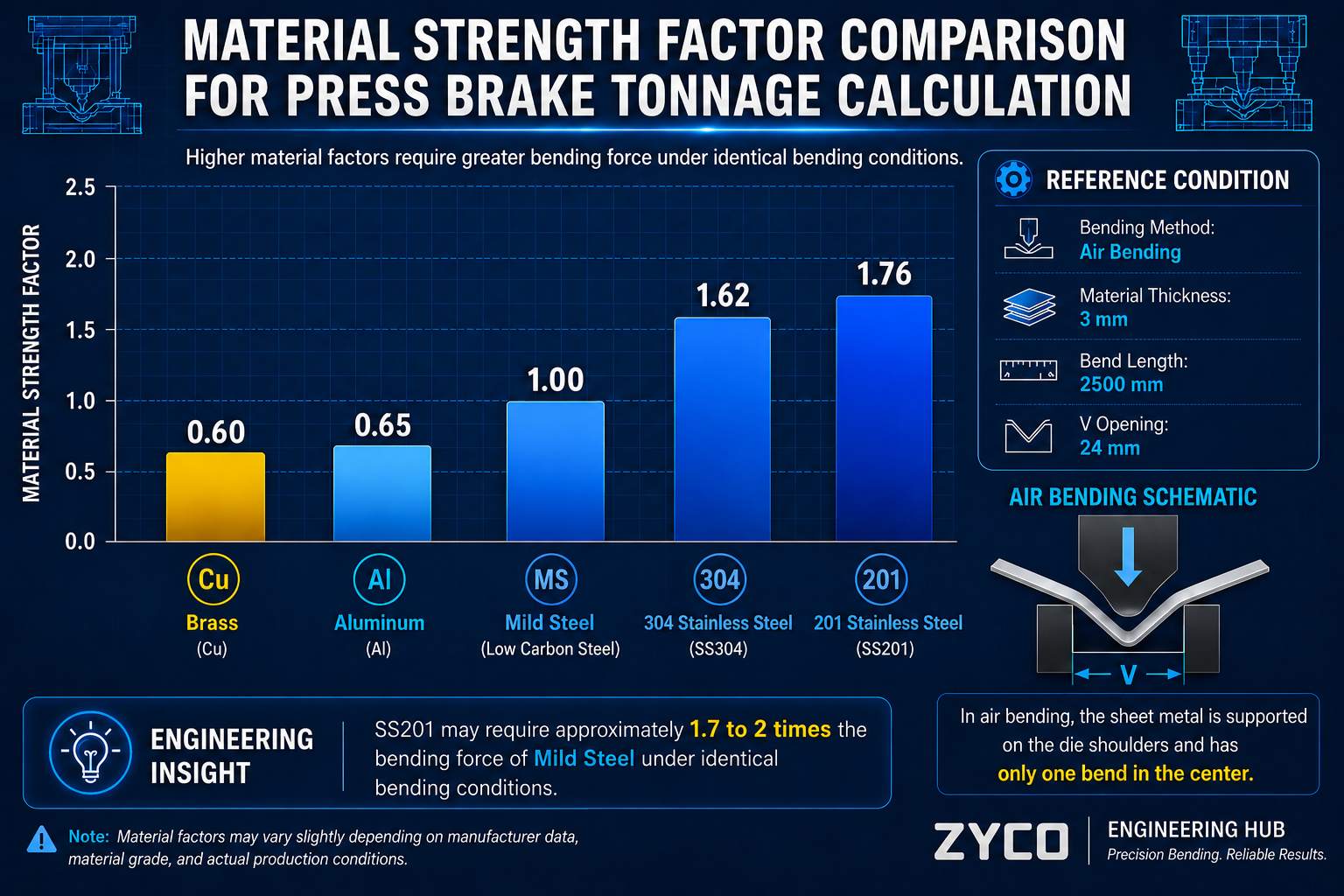

Figure 2. Comparaison des coefficients de résistance des matériaux pour le calcul du tonnage des presses plieuses. Des coefficients de résistance plus élevés nécessitent une force de pliage plus importante dans des conditions de pliage identiques.
Tous les matériaux ne nécessitent pas la même force de flexion.
La principale raison est la variation de la limite d'élasticité.
Les facteurs matériels utilisés dans le ZYCO Engineering Hub sont les suivants :
Ces facteurs reflètent les conditions pratiques de production et permettent aux ingénieurs d'estimer plus précisément les besoins en force.
Par exemple:
Un composant en acier inoxydable peut nécessiter plus de 60 % de force supplémentaire par rapport à un composant équivalent en acier doux.
Cette différence devient de plus en plus importante à mesure que l'épaisseur et la longueur de courbure augmentent.
Note importante concernant l'épaisseur Si l'ouverture en V reste fixe, la force de pliage est proportionnelle au carré de l'épaisseur. En pratique, lors du pliage à vide, l'ouverture en V recommandée augmente souvent avec l'épaisseur. Lorsque l'ouverture en V suit la règle des 8T, une tôle d'acier doux de 6 mm peut nécessiter environ deux fois plus de force qu'une tôle de 3 mm pour une même longueur de pliage. |

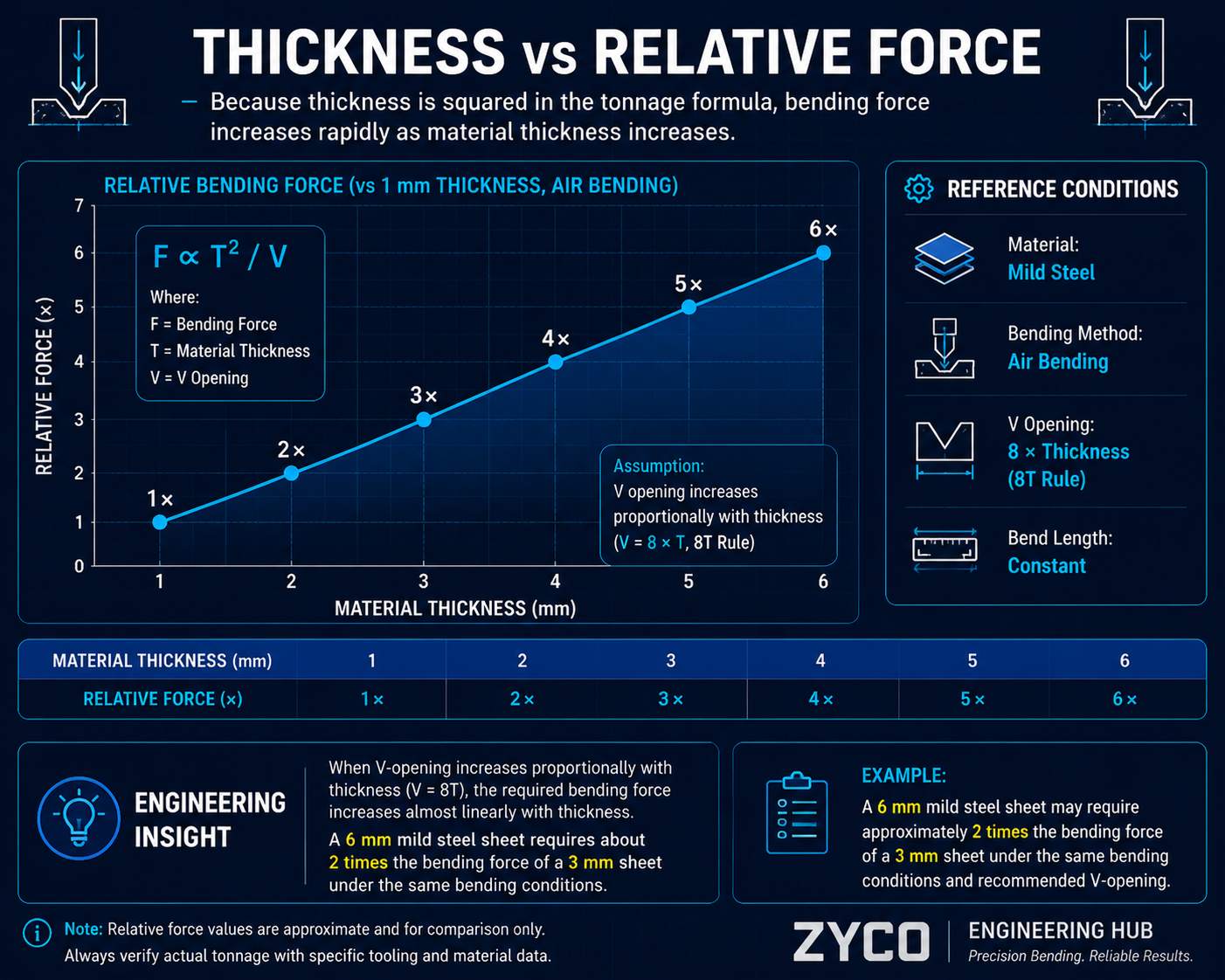

Chiffre 3. Épaisseur en fonction de la force relative lorsque l'ouverture en V augmente proportionnellement à l'épaisseur selon la règle des 8T.
L'épaisseur du matériau est généralement la variable la plus influente dans les calculs de flexion.
Comme l'épaisseur est élevée au carré dans la formule, les forces requises augmentent rapidement avec l'épaisseur.
L'une des idées fausses les plus répandues en fabrication est que doubler l'épaisseur double les besoins en force.
En réalité :
Augmenter l'épaisseur de 3 mm à 6 mm augmente la force d'environ remorquerfois.
Cela explique pourquoi les applications avec des tôles épaisses nécessitent des machines nettement plus grandes que les applications avec des tôles fines.
De nombreux ateliers de fabrication plient sans problème de l'acier doux de 3 mm sur des machines de moins de 100 tonnes. Cependant, lorsque l'épaisseur passe à 10 mm, 12 mm ou 16 mm, les exigences en matière de machines changent radicalement.
L'épaisseur doit donc être évaluée avec soin lors de l'établissement du devis, de la planification du processus, du choix de la machine et du choix de l'outillage.
Bien que l'épaisseur reçoive souvent le plus d'attention, la longueur de pliage détermine fréquemment les exigences réelles de la machine.
La relation entre la longueur de courbure et le tonnage est linéaire.
Plus la longueur de courbure augmente, plus les forces requises augmentent proportionnellement.
Par exemple:
Un composant nécessitant environ 25 tonnes à une longueur de pliage de 1000 mm peut nécessiter environ 75 tonnes à une longueur de pliage de 3000 mm.
Ce principe explique pourquoi de nombreuses installations de fabrication nécessitent des presses plieuses à long banc même pour le traitement de matériaux relativement minces.
Les ingénieurs doivent toujours évaluer :
Épaisseur du matériau
Longueur de courbure
longueur de travail de la machine
comme un système complet plutôt que comme des variables indépendantes.
L'interaction entre ces variables détermine souvent si une opération de pliage peut être réalisée de manière efficace et sûre.
Tableau 2. Guide pratique de sélection des ouvertures en V
Plage d'épaisseur | Règle d'ouverture en V typique | Objectif d'ingénierie |
Moins de 8 mm | Environ 8T | Cintrage à l'air général et production courante |
8-25 mm | Environ 10 tonnes | Réduisez la charge et améliorez la durée de vie des outils |
Au-dessus de 25 mm | Environ 12T | Flexion de plaques lourdes et concentration de force plus faible |

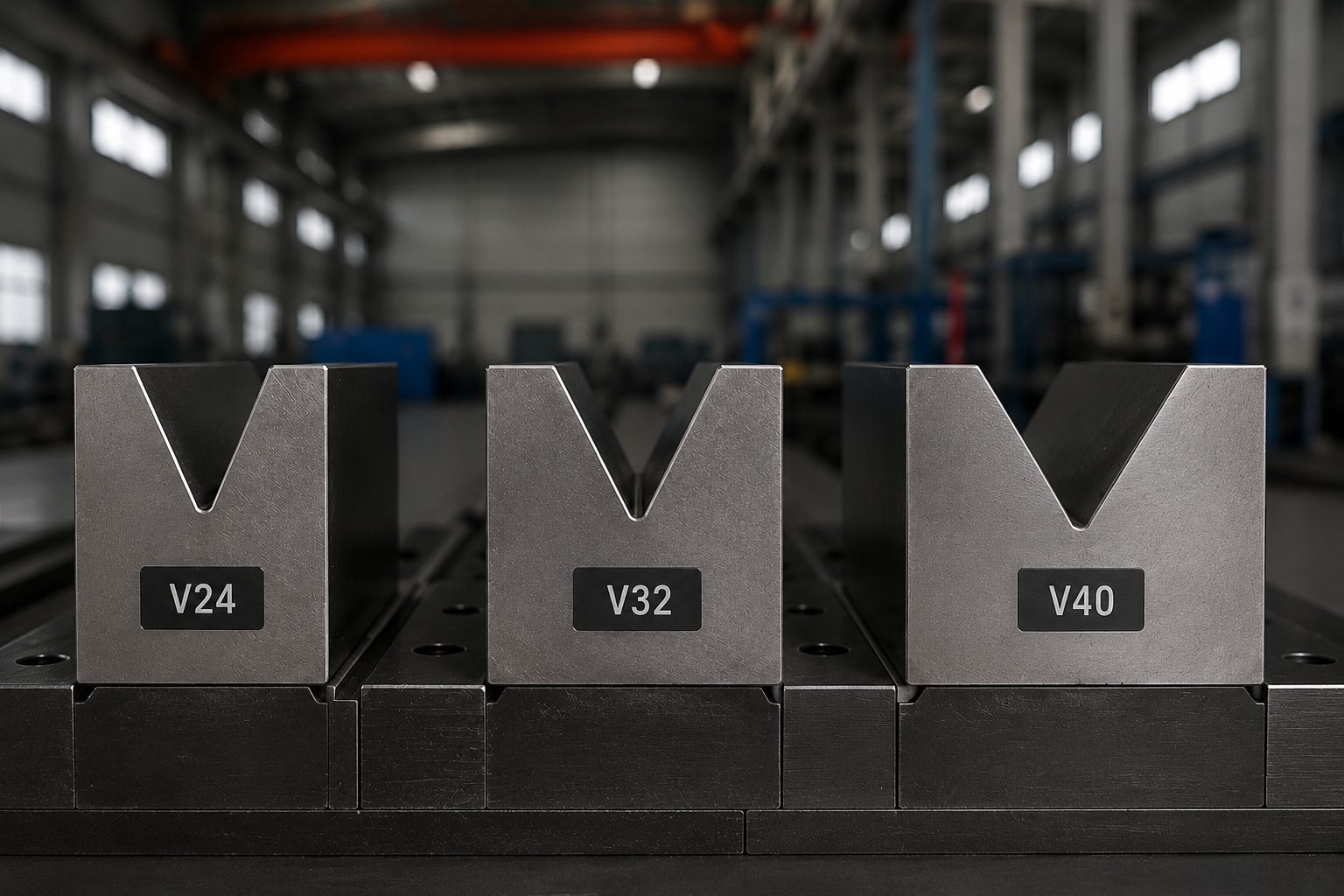

Chiffre 4. Exemples de matrices V24, V32 et V40 montrant comment la taille de l'ouverture en V modifie le choix de l'outillage et le comportement de pliage.
Le choix de l'ouverture en V influe directement sur les exigences en matière de force de flexion et constitue l'une des variables les plus importantes sur lesquelles l'ingénieur a le contrôle.
En général:
Des ouvertures en V plus larges réduisent les besoins en tonnage.
Des ouvertures en V plus petites augmentent les besoins en tonnage.
Cela s'explique par le fait que les matrices plus larges répartissent la déformation sur une plus grande surface, réduisant ainsi la force nécessaire pour plier le matériau.
Les recommandations pratiques utilisées dans l'ensemble du ZYCO Engineering Hub sont les suivantes :
Ces recommandations établissent un équilibre entre :
exigences de la force
Durée de vie de l'outil
Rayon de courbure
Contrôle du retour élastique
efficacité de production
De nombreux opérateurs tentent de réduire le retour élastique en choisissant une ouverture en V plus petite. Si cela peut améliorer le contrôle de l'angle, cela augmente aussi considérablement la force nécessaire.
C’est pourquoi le choix de l’ouverture en V doit toujours être évalué en tenant compte de la capacité de la machine et de la disponibilité des outils.

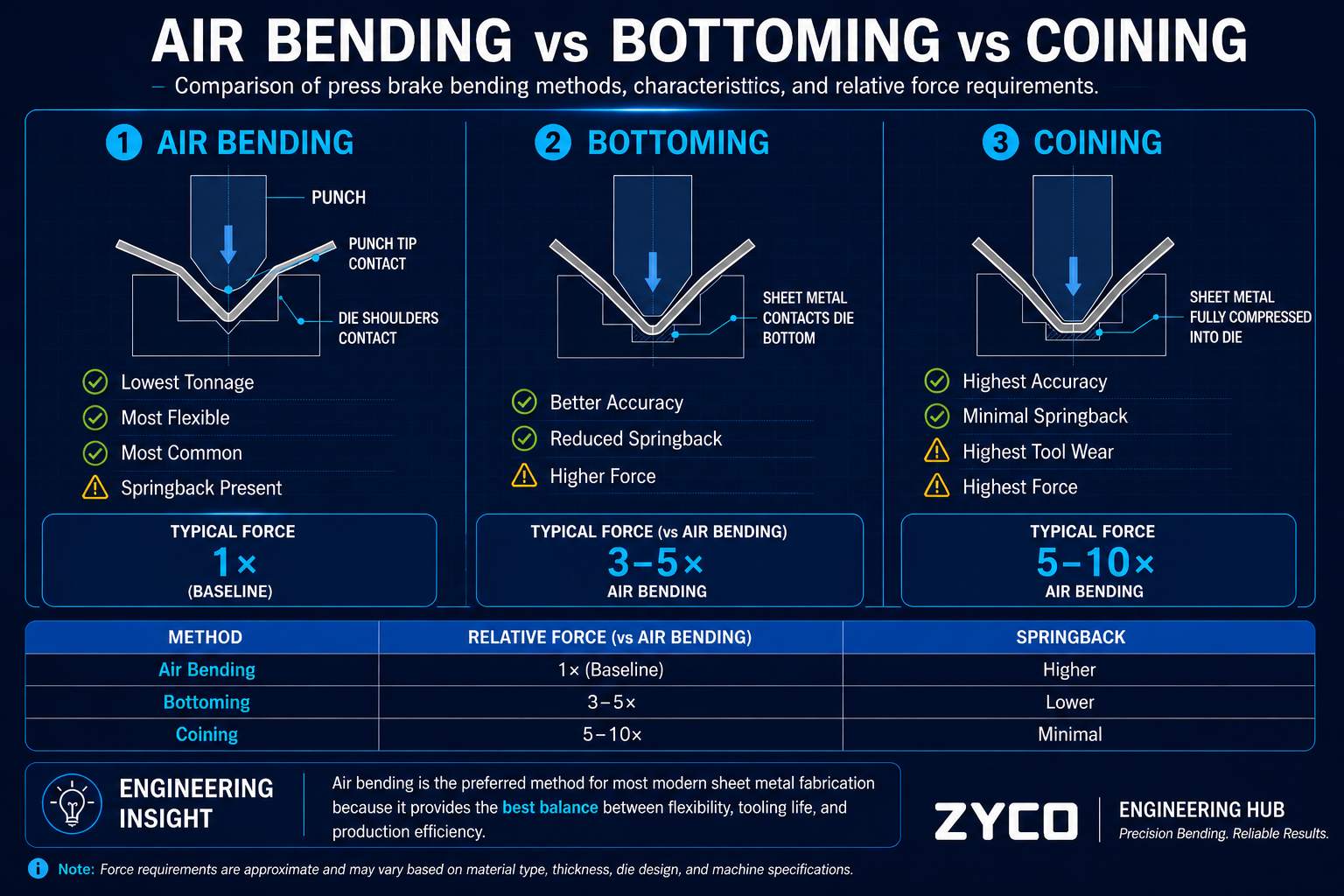

Chiffre 5Comparaison du pliage à l'air, du formage par fond et du frappage. Le pliage à l'air requiert la force la plus faible, tandis que le frappage exige la force et la pression d'outillage les plus élevées.
La méthode de pliage utilisée a une influence majeure sur la force requise.
De nombreux tableaux de forces omettent de préciser la méthode de pliage qu'ils supposent, ce qui crée de la confusion lors du choix de la machine.
Courbure de l'air
Le cintrage à l'air reste la méthode de cintrage la plus courante dans la fabrication moderne.
Les avantages comprennent :
Besoins en force réduits
Sélection d'outillage flexible
Stock d'outillage réduit
Configuration plus rapide
Comme le matériau n'entre en contact qu'avec la pointe du poinçon et les épaules de la matrice, une force nettement moindre est nécessaire.
Bottoming
Le procédé de fond force le matériau plus profondément dans la cavité de la matrice.
Avantages :
Amélioration de la constance des angles
Rebond réduit
Inconvénients :
Exigences de force plus élevées
Usure accrue des outils
Le pliage en fond de trou peut nécessiter une force plusieurs fois supérieure à celle requise pour des opérations de pliage à l'air équivalentes.
Création de monnaie
Le frappe-martelage utilise une pression extrêmement élevée pour remodeler de façon permanente le matériau au niveau de la ligne de pliage.
Avantages :
Précision angulaire maximale
Rebond minimal
Inconvénients :
Exigences de force extrêmement élevées
Contraintes d'outillage plus élevées
Augmentation des coûts d'exploitation
Dans la plupart des environnements de fabrication, le cintrage à l'air reste la solution la plus pratique et la plus économique.
Le calcul du tonnage ne remplace pas l'évaluation du retour élastique. En pliage à l'air comprimé, l'angle programmé et l'angle final peuvent différer après relâchement de la pression. Ceci est particulièrement important pour le pliage de l'acier inoxydable, de l'aluminium et des composants de précision exigeant un contrôle angulaire rigoureux.

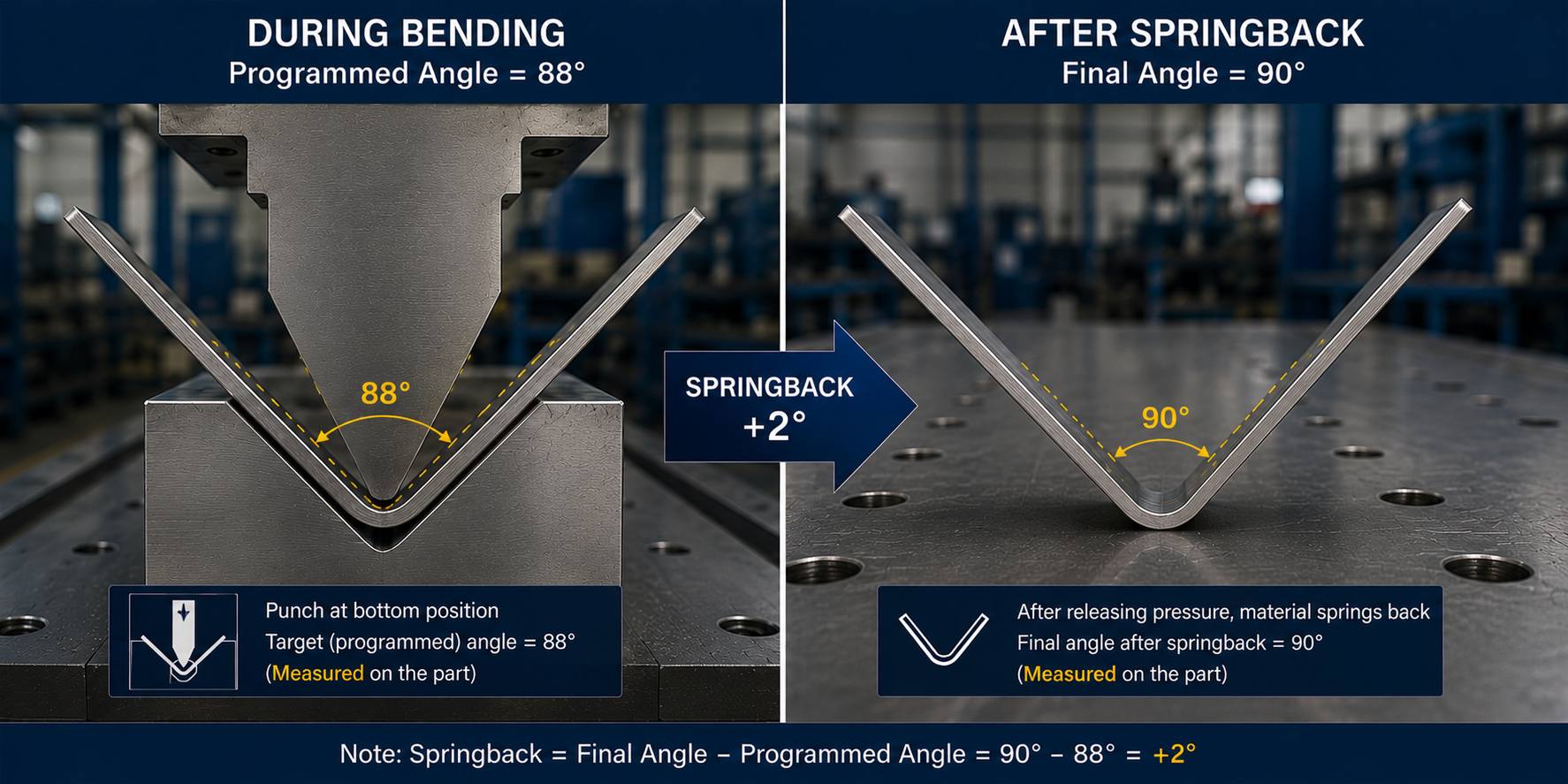

Chiffre 6Exemple de compensation du retour élastique illustrant la relation entre l'angle de flexion programmé et l'angle final après relâchement de la pression.
Matériau : Acier doux
Épaisseur : 3 mm
Longueur : 2500 mm
Ouverture en V : V24
Force approximative : 63 à 64 tonnes
Cet exemple correspond étroitement aux conditions de production réelles et sert de référence pour la validation des calculs de tonnage.
Exemple de production réelle 2 – Panneau décoratif en acier inoxydable
Matériau : SS304
Épaisseur : 3 mm
Longueur : 2500 mm
V24
Comparativement à l'acier doux, les exigences en matière de force augmentent considérablement en raison du facteur matériau plus élevé.
Une compensation du retour élastique est généralement requise.
Exemple de production réelle 3 – Composant de cuisine commerciale SS201
Matériau : SS201
Épaisseur : 3 mm
Longueur : 2500 mm
V24
L'acier inoxydable SS201 nécessite généralement plus de force que l'acier inoxydable SS304 en raison de sa limite d'élasticité plus élevée.
Exemple de production réelle 4 – Boîtier en aluminium
Matériau : aluminium
Épaisseur : 4 mm
Longueur : 3000 mm
V32
L'aluminium ayant un facteur de matériau plus faible, les exigences en matière de force sont nettement inférieures à celles des applications équivalentes en acier.
Exemple de production réelle 5 – Renforcement du matériel agricole
Matériau : acier doux de 6 mm
Longueur : 3200 mm
La grande longueur de courbure augmente considérablement les besoins en force, même si l'épaisseur du matériau reste modérée.
Exemple de production réelle 6 – Panneau intérieur d'ascenseur
Matériau : SS304
Défi principal :
Maintenir la qualité cosmétique de la surface tout en contrôlant le retour élastique et en évitant les dommages superficiels.
Exemple de production réelle 7 – Composant structurel en tôle épaisse
Matériau : acier au carbone de 12 mm
Les grandes ouvertures en V réduisent les besoins en force et prolongent la durée de vie des outils.
Exemple de production réelle 8 – Couverture de machinerie industrielle
Le choix optimisé des outils a permis de réduire la charge de la machine et d'améliorer l'efficacité de la production tout en maintenant la précision du pliage.
Tableau 3. Guide des ratios de charge de production continue
Rapport de charge | Signification de la production |
<=85% | Gamme de production idéale |
85-90% | Plage de production acceptable |
90-92% | Gamme de production lourde - état du moniteur |
>92% | Sélectionnez la taille de machine suivante |

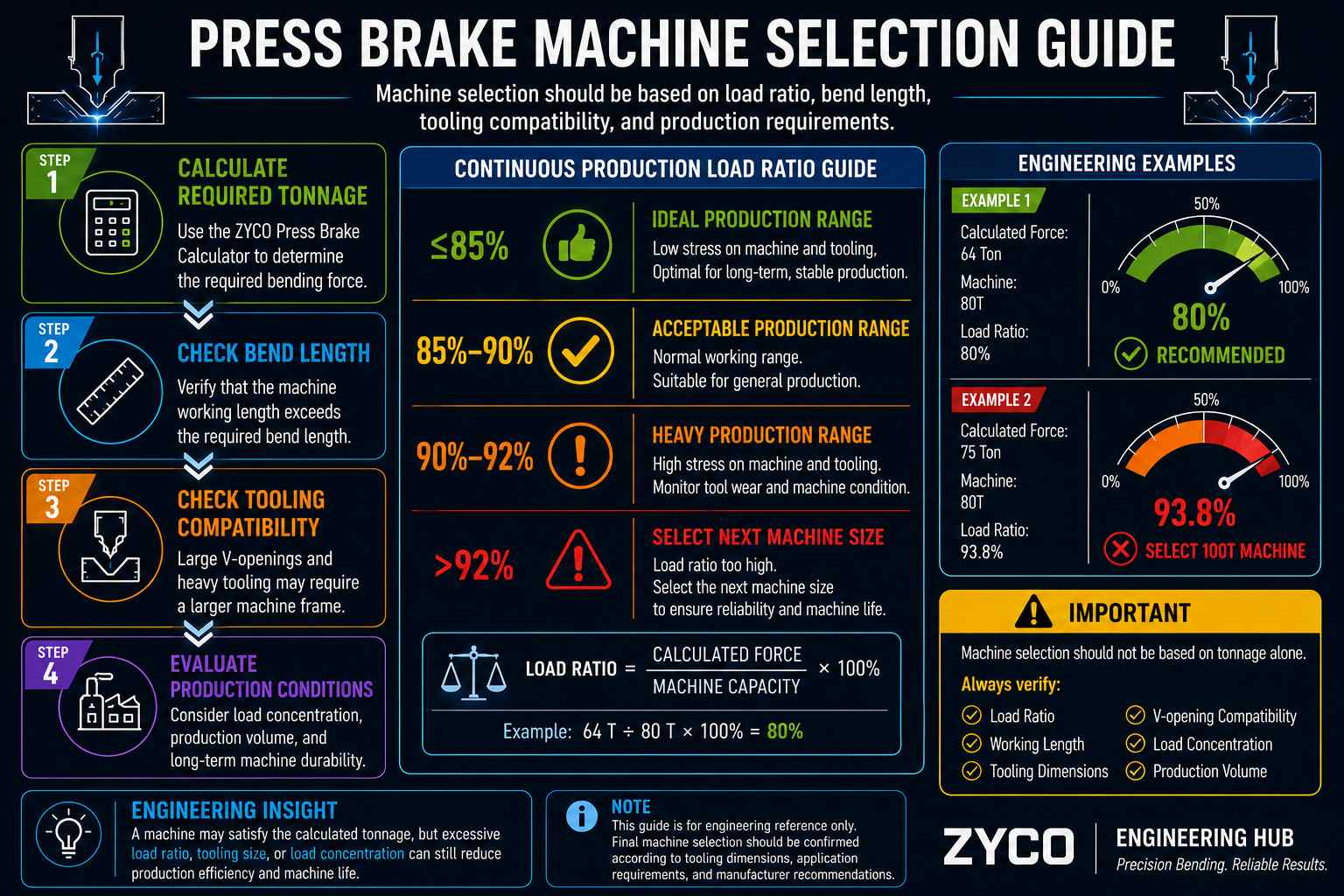

Figure 7. Guide de sélection de la presse plieuse basé sur le rapport de charge, la longueur de pliage, la compatibilité de l'outillage et les exigences de production.
Le choix d'une machine implique plus que la simple correspondance avec les exigences théoriques de tonnage.
Les ateliers de fabrication professionnels évaluent :
exigences de production futures
Flexibilité de l'outillage
marges de sécurité
Variation du matériau
Volume de production
Les gammes de machines typiques comprennent :
Une machine qui répond à peine aux exigences actuelles peut limiter les possibilités de production futures.
De nombreux guides de tonnage s'arrêtent après le calcul de la force.
Les ingénieurs en fabrication expérimentés savent que la réussite des opérations de pliage nécessite une évaluation supplémentaire.
Considérer:
Matériau : acier doux de 16 mm
Longueur : 600 mm
Ouverture en V : 160 mm
Force calculée : environ 64 tonnes
À première vue, une presse plieuse de 80 tonnes semble suffisante.
Cependant, le calcul des forces ne répond pas à plusieurs questions cruciales :
La machine peut-elle physiquement accueillir une puce V160 ?
L'ouverture pour laisser entrer la lumière du jour est-elle suffisante ?
La course de la machine est-elle adéquate ?
L'outillage peut-il être installé en toute sécurité ?
Bien que la force requise soit relativement modeste, les besoins en outillage peuvent dépasser les capacités pratiques de la machine.
Cet exemple illustre pourquoi le tonnage à lui seul ne devrait jamais déterminer l'adéquation d'une machine.

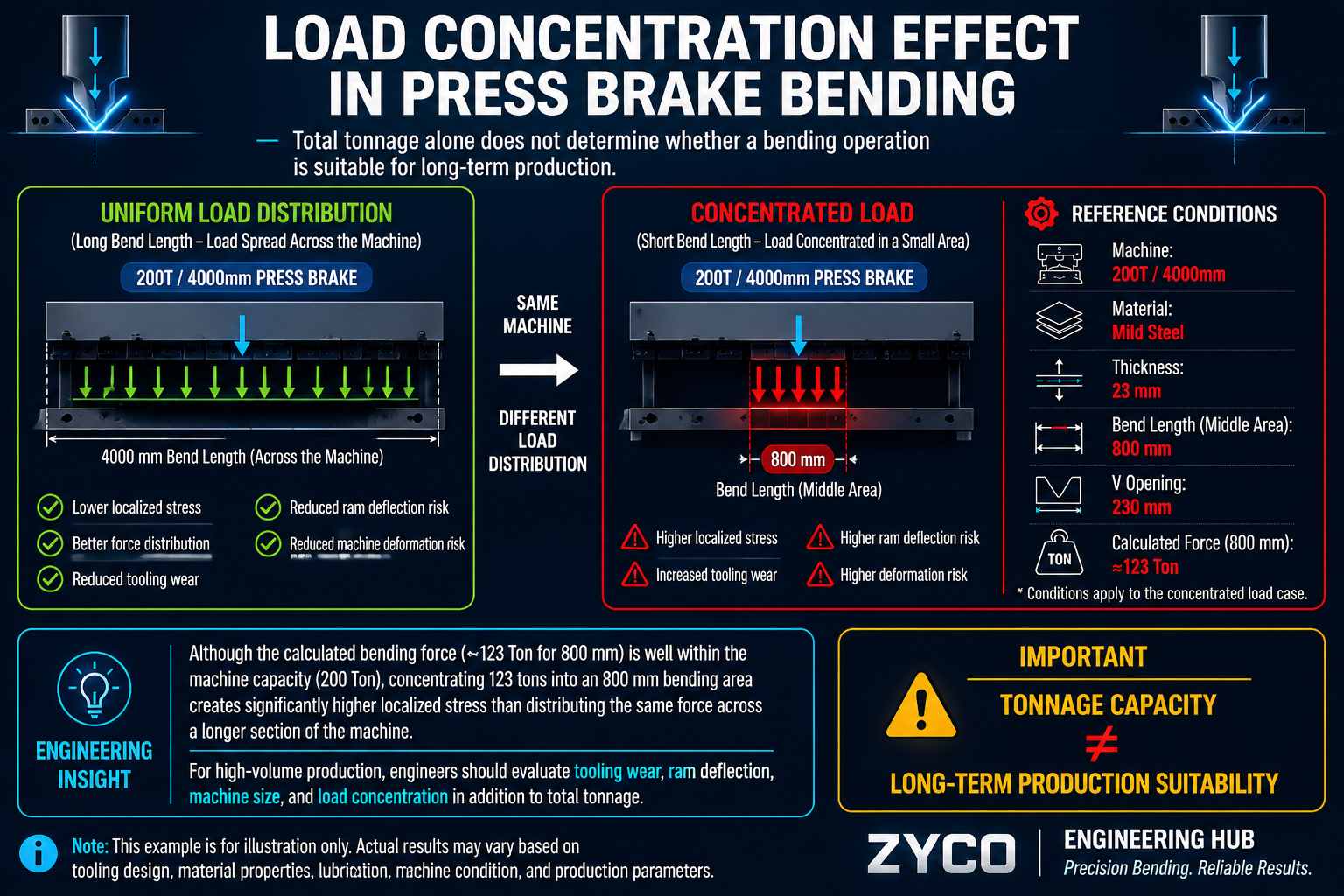

Chiffre 8Effet de concentration de la charge lors du pliage sur presse plieuse. Une force localisée peut accroître l'usure de l'outillage et les contraintes sur la machine, même lorsque le tonnage total reste dans les limites de la capacité nominale.
La concentration de la charge est l'un des facteurs les plus négligés dans les applications de flexion lourde.
Considérer:
Matériau : acier au carbone de 23 mm
Longueur : 800 mm
Ouverture en V : 230 mm
Force calculée : environ 123 tonnes
Machine : 200T / 4000 mm
De nombreux opérateurs concluent immédiatement que la machine convient car la force requise est inférieure à la capacité de la machine.
Cependant, toute la force est concentrée sur une longueur de travail de seulement 800 mm.
Les conséquences potentielles incluent :
Usure accrue des poinçons
Usure accrue des matrices
Usure plus importante au niveau de la couronne
Contrainte de bélier localisée
Chargement accru de l'image
Cela ne rend pas nécessairement l'opération dangereuse.
Toutefois, les ingénieurs devraient évaluer la répartition des forces plutôt que de se concentrer exclusivement sur le tonnage total.
Deux tâches peuvent nécessiter des calculs de tonnage identiques, mais engendrer des problèmes d'ingénierie très différents.conditions météorologiques difficiles.
Scénario A :
Acier au carbone de 16 mm
Longueur de courbure de 600 mm
20 pièces par mois
Scénario B :
Acier au carbone de 16 mm
Longueur de courbure de 600 mm
500 pièces par jour
La force calculée reste identique.
La contrainte sur l'équipement, elle, ne l'est pas.
Augmentation des volumes de production :
Usure des outils
température hydraulique
Couronnement
fatigue des béliers
exigences de maintenance
C’est pourquoi la fréquence de production doit toujours être prise en compte parallèlement aux calculs de tonnage.
Les installations de fabrication les plus performantes évaluent non seulement si une machine peut effectuer une opération de pliage, mais aussi si elle peut effectuer cette opération de manière répétée, efficace et rentable sur le long terme.
L'une des erreurs les plus fréquentes commises par les fabricants inexpérimentés est de supposer que le tonnage calculé et le tonnage de production réel sont toujours identiques.
En réalité, le tonnage produit par une formule de calcul doit être considéré comme une référence d'ingénierie plutôt que comme une valeur de production absolue.
Le tonnage théorique est calculé à partir de variables connues telles que l'épaisseur du matériau, la longueur de pliage, la dimension de l'ouverture en V et la résistance du matériau. Ces calculs constituent un excellent point de départ pour le choix de la machine et la planification du processus.
Cependant, la production dans le monde réel introduit des variables supplémentaires difficiles à représenter mathématiquement.
Ces variables comprennent :
variation du lot de matériaux
Variation de la limite d'élasticité
Usure des outils
État de la machine
Précision suprême
Cohérence de la configuration de l'opérateur
Température ambiante
Conditions de lubrification
Par exemple, deux tôles d'acier inoxydable SS304 achetées auprès de fournisseurs différents peuvent toutes deux être étiquetées comme étant en acier inoxydable de 3 mm. Cependant, leurs limites d'élasticité réelles peuvent différer suffisamment pour engendrer des différences notables en termes de force de pliage requise et de comportement au retour élastique.
C’est pourquoi les ingénieurs en fabrication expérimentés s’appuient rarement exclusivement sur des formules.
Ils utilisent plutôt des calculs pour établir un point de départ sûr, puis valident les résultats par des essais de flexion.
Tableau 4. Comparaison du flux de travail traditionnel de consultation de graphiques et de la calculatrice numérique
Méthode traditionnelle | Flux de travail d'une calculatrice numérique |
Recherche manuelle | calcul d'ingénierie instantané |
Variables limitées | Matériau, épaisseur, longueur et ouverture en V combinés |
Risque accru d'erreurs manuelles | Des résultats plus constants |
Graphique statique | Recommandation et validation dynamiques des machines |
Les tableaux de tonnage traditionnels restent des références utiles, mais ils ont été élaborés à une époque où les matériaux, les commandes des machines et les exigences de production étaient moins complexes qu'aujourd'hui.
La fabrication moderne repose de plus en plus sur les outils d'ingénierie numérique.
Les calculatrices numériques offrent plusieurs avantages :
Par exemple, un fabricant évaluant plusieurs options d'ouverture en V peut instantanément comparer les exigences en matière de force sans avoir à consulter manuellement plusieurs tableaux.
Cela permet aux ingénieurs d'optimiser plus efficacement les processus de pliage.
Le passage des tableaux de tonnage sur papier aux calculatrices d'ingénierie est similaire au passage des calculs d'usinage manuels à la programmation CNC moderne.
L’objectif n’est pas de remplacer le jugement de l’ingénieur, mais d’améliorer la prise de décision en ingénierie.
L'avenir de la fabrication de tôles métalliques dépasse désormais le simple calcul du tonnage.
Les systèmes d'ingénierie modernes intègrent de plus en plus :
Bases de données de matériaux
Prédiction de la force de flexion
Prédiction du retour en force
Recommandations d'outillage
Optimisation de la production
À mesure que l'intelligence artificielle et les technologies de fabrication numérique continuent d'évoluer, les ingénieurs en fabrication auront accès à des systèmes d'aide à la décision plus avancés.
Les futurs logiciels de cintrage pourront évaluer automatiquement :
propriétés des matériaux
Sélection d'outils
Capacité de la machine
Compensation de rebond
efficacité de production
avant même qu'une seule pièce ne soit produite.
Cette tendance ne remet pas en cause l'importance des connaissances en ingénierie.
Au contraire, elle valorise les ingénieurs qui comprennent à la fois la théorie et les réalités pratiques de la fabrication.
Même les opérateurs expérimentés commettent parfois des erreurs lorsqu'ils estiment la force de flexion.
Les erreurs les plus fréquentes sont les suivantes :
En ignorant les facteurs matériels.
Utilisation d'ouvertures en V incorrectes.
En négligeant la longueur de courbure.
Négliger la compatibilité des outils.
En négligeant la concentration de la charge.
Sélectionner des machines sans marges de sécurité.
Fonctionnement continu à charge maximale.
Négliger le comportement de retour élastique.
Utilisation d'outillage usé.
Ignorer les coudes d'échantillon.
Éviter ces erreurs améliore la fiabilité, réduit les rebuts et prolonge la durée de vie des équipements.
Les installations de fabrication les plus performantes suivent un processus d'ingénierie cohérent.
Les meilleures pratiques recommandées comprennent :
Vérifier les spécifications des matériaux avant la production.
Utilisez les ouvertures en V recommandées.
Effectuer des essais de pliage.
Entretenir régulièrement l'outillage.
Surveiller le comportement de retour élastique.
Évitez les charges maximales continues.
Documenter les configurations réussies.
Évaluer la capacité des machines avant tout nouveau projet.
Évaluer la compatibilité des outils.
Tenir compte de la santé à long terme des équipements.
Ces pratiques améliorent la régularité de la production et réduisent les coûts d'exploitation à long terme.
1. Quel est le tonnage d'une presse plieuse ?
La force de pliage d'une presse plieuse correspond à la force nécessaire pour plier une pièce de tôle selon un angle précis. En production, elle sert à sélectionner la presse plieuse adaptée, à éviter les surcharges, à protéger l'outillage et à garantir la constance des angles. Elle doit être considérée comme une référence technique et non comme une simple valeur numérique.
2. Comment calcule-t-on le tonnage d'une presse plieuse ?
Le tonnage est calculé à partir de l'épaisseur du matériau, de la longueur de pliage, de la dimension de l'ouverture en V et du coefficient de matériau. Dans le flux de travail ZYCO Engineering Hub, la formule de référence est : Tonnage = (1,33 x T² x L x Coefficient de matériau) / (V x 20). Cette formule est conçue pour l'estimation pratique du pliage à l'air.
3. Pourquoi l'acier inoxydable nécessite-t-il une force de pliage plus importante que l'acier doux ?
L'acier inoxydable présente généralement une limite d'élasticité et un retour élastique supérieurs à ceux de l'acier doux. À épaisseur, longueur de pliage et ouverture en V égales, les aciers SS304 et SS201 nécessitent généralement une force de pliage plus importante et une compensation du retour élastique plus précise que l'acier à faible teneur en carbone.
4. L'ouverture en V a-t-elle une incidence sur le tonnage ?
Oui. Une ouverture en V plus large réduit généralement la force nécessaire, tandis qu'une ouverture en V plus petite l'augmente. Cependant, l'ouverture en V influe également sur le rayon intérieur, la longueur de la bride, le retour élastique et la compatibilité avec l'outillage ; son choix ne doit donc pas se fonder uniquement sur la réduction de la force.
5. La longueur du cintrage a-t-elle une incidence sur le tonnage ?
Oui. La longueur de pliage est directement proportionnelle à la force de pliage. Toutes choses égales par ailleurs, doubler la longueur de pliage double approximativement la force de pliage requise. C'est pourquoi les pièces longues peuvent nécessiter des machines à grande capacité, même lorsque la tôle est peu épaisse.
6. Que se passe-t-il si le tonnage calculé est trop faible ?
Si la force requise dépasse la force disponible, le pliage risque d'être incomplet ou irrégulier. Les opérateurs peuvent alors constater des variations d'angle, un retour élastique excessif, des tentatives de correction répétées et un taux de rebut plus élevé. Dans les cas les plus graves, forcer l'opération peut endommager la machine ou l'outillage.
7. Un tonnage excessif peut-il endommager l'outillage ?
Oui. Une force excessive peut accélérer l'usure des poinçons et des matrices, augmenter le risque de déformation des outils et engendrer des contraintes inutiles sur le système hydraulique et le vérin. Les ateliers professionnels évitent d'utiliser une force bien supérieure à celle nécessaire, sauf si le processus l'exige spécifiquement.
8. Pourquoi les résultats de production calculés et réels diffèrent-ils ?
Les résultats réels du pliage sont influencés par la variabilité des lots de matériaux, la limite d'élasticité réelle, l'usure des outils, la lubrification, l'état de la machine, la précision du bombage et le paramétrage de l'opérateur. Les calculateurs constituent un bon point de départ, mais les essais de pliage et la validation en production restent essentiels.
9. Quelle marge de sécurité faut-il utiliser lors du choix d'une presse plieuse ?
Pour une production continue, ZYCO recommande de vérifier le taux de charge. Un taux inférieur à 85 % est préférable pour une production stable, entre 85 et 90 %, il est acceptable, entre 90 et 92 %, il convient d'être prudent, et au-delà de 92 %, il est généralement conseillé de choisir la machine de taille supérieure.
10. Une machine ayant un tonnage suffisant peut-elle quand même être inadaptée ?
Oui. Une machine peut atteindre le tonnage calculé, mais rester limitée par l'ouverture pour la lumière du jour, la course, la hauteur d'outillage, la disponibilité d'une ouverture en V, la longueur de travail, la concentration de la charge ou le volume de production. C'est pourquoi le choix d'une machine ne doit jamais reposer uniquement sur le tonnage.
11. Pourquoi la concentration de la charge est-elle importante ?
Une concentration de charge se produit lorsqu'une force de flexion élevée est appliquée sur une courte section d'une machine longue. Même si le tonnage total reste dans les limites de la capacité nominale, une force localisée peut accroître l'usure de l'outillage, les contraintes sur le coulisseau et le risque de déformation lors d'une production à long terme ou en grande série.
12. La méthode de pliage a-t-elle une incidence sur le tonnage ?
Oui. Le cintrage à l'air nécessite généralement la force la plus faible et offre la plus grande flexibilité. Le cintrage en fond de joint exige une force plus élevée, mais réduit le retour élastique. Le cintrage par frappe exige la force la plus élevée et peut améliorer la précision angulaire, mais il augmente également les contraintes sur l'outillage et la machine.
13. Que se passe-t-il si l'ouverture en V est trop petite ?
Une ouverture en V trop petite augmente la force nécessaire et peut engendrer des marques de surface, une charge excessive sur l'outil, un rayon intérieur réduit ou des fissures dans certains matériaux. Pour la plupart des applications de cintrage à l'air, il est recommandé de respecter des valeurs d'ouverture en V telles que 8T, 10T ou 12T, ce qui constitue un point de départ plus sûr.
14. La fréquence de production doit-elle être prise en compte ?
Absolument. Une opération de pliage ponctuelle et une production quotidienne à haut volume peuvent représenter le même tonnage calculé, mais avoir un impact très différent sur l'équipement. Une fréquence de production élevée accroît l'usure des outils, la chaleur, les besoins de maintenance et le risque de fatigue des machines.
15. Quel est le moyen le plus simple de calculer le tonnage d'une presse plieuse ?
La méthode la plus simple consiste à utiliser un calculateur d'ingénierie dédié, tel que le calculateur de presse plieuse ZYCO. Il permet de saisir le matériau, l'épaisseur, la longueur de pliage et l'ouverture en V, puis d'obtenir, en une seule étape, le tonnage, le rayon intérieur, la machine recommandée et les données de référence d'ingénierie.
Les lecteurs souhaitant approfondir leurs connaissances en ingénierie du cintrage pourront également bénéficier de :
Calculateur de presse plieuse
Base de données de matériaux
Base de données Springback
Guide de compensation Springback
Outil de sélection de matrice en V
Guide d'ouverture V
Guide de sélection des outils
Guide de pliage à l'air
Guide de déduction des défauts de pliage
Guide du facteur K
Guide des tonnages des presses plieuses
Ces ressources fournissent des informations techniques plus approfondies et des conseils pratiques aux ingénieurs en fabrication.
Le calcul du tonnage d'une presse plieuse n'est pas un simple exercice mathématique.
Il s'agit d'un processus d'ingénierie essentiel qui influe sur la sécurité des machines, la durée de vie des outils, la précision du pliage, l'efficacité de la production et la fiabilité à long terme des équipements.
Si les formules constituent la base, la réussite des opérations de fabrication va bien au-delà des calculs théoriques.
Avant d'approuver un processus de pliage, des ingénieurs expérimentés évaluent les propriétés des matériaux, la longueur de pliage, le choix de l'ouverture en V, la compatibilité de l'outillage, la répartition de la charge, la fréquence de production et la capacité de la machine.
Les environnements de production les plus fiables associent des calculs précis à une expérience pratique de la fabrication.
En définitive, le tonnage ne doit pas être considéré comme un simple chiffre, mais comme faisant partie intégrante d'une stratégie globale d'ingénierie du pliage.
ZYCO fournit des presses plieuses, des cisailles, des machines de découpe laser fibre, des rouleuses de tôles et des ressources d'ingénierie aux fabricants de tôles du monde entier. Le Centre d'ingénierie ZYCO est conçu pour accompagner les ingénieurs, les opérateurs et les acheteurs en leur fournissant des connaissances pratiques en pliage, des outils de calcul et des conseils de production.
Laissez votre adresse e-mail et vos exigences, notre équipe de vente professionnelle développera la solution la plus appropriée pour vous.
Droit d'auteur
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Tous droits réservés
.
RÉSEAU PRIS EN CHARGE
français
English
Deutsch
italiano
русский
português
español
한국의
Türkçe
العربية
