Guide pratique d'ingénierie pour choisir entre Courbure de l'air, Fonderie et frappe pour la fabrication de tôles

Résumé exécutif

Dans presse plieuse Le pliage, et plus particulièrement la méthode de pliage, est l'une des décisions les plus importantes qui influent sur la précision angulaire et le retour élastique. tonnage, durée de vie de l'outillage, rayon intérieur, la qualité de surface et le coût de production.

De nombreux problèmes de pliage ne sont pas dus à la presse plieuse elle-même, mais à l'utilisation d'une méthode de pliage inadaptée au matériau, à la géométrie de la pièce, au volume de production, aux exigences de précision ou à la capacité de la machine.

Les trois méthodes de pliage les plus courantes sur presse plieuse sont : la maîtrise de l'airLe contrecollage et le frappement sont deux méthodes de fabrication. Chacune peut produire des pièces précises si elle est correctement appliquée, mais leur comportement diffère. maîtrise de l'air Cette méthode est flexible et largement utilisée dans la production moderne de presses plieuses CNC. Le formage en fond de tiroir assure une meilleure stabilité angulaire pour les opérations répétitives. Le formage par frappe minimise le retour élastique grâce à un formage haute pression, mais exige également une pression maximale. tonnage et exerce une contrainte maximale sur l'outillage et la machine.

Ce livre blanc explique le fonctionnement de ces trois méthodes de pliage, leurs différences et comment les fabricants peuvent choisir la méthode appropriée en fonction du type de matériau, de l'épaisseur, de la longueur de pliage, de la précision requise, du comportement au retour élastique, de l'outillage et des objectifs de production.

Pourquoi le choix de la méthode de pliage est important

La même presse plieuse, le même matérielet le même outillage peut produire des résultats différents selon la méthode de pliage utilisée. Un pli à 90 degrés peut être obtenu par la maîtrise de l'air, le formage par le bas ou le frappage, mais le processus de formation derrière cet angle final est très différent.

Le choix de la méthode de pliage influe sur la force de pliage requise, le retour élastique, le rayon intérieur, la répétabilité angulaire, l'usure de l'outillage, le marquage de surface, la flexibilité de réglage, la vitesse de production et le réglage par l'opérateur. Il ne s'agit donc pas d'un choix théorique : il a un impact direct sur la qualité, le coût, la durée de vie de la machine et la régularité de la production.

Une usine qui opte pour le cintrage à l'air pour une production flexible peut réduire les changements d'outillage et les temps de réglage. Une usine qui utilise le formage par le bas pour les pièces en série peut améliorer la stabilité angulaire. Une usine qui applique le frappage sans vérifier le tonnage risque de surcharger l'outillage, d'en réduire la durée de vie ou de créer des contraintes inutiles sur la machine.

La meilleure méthode de pliage n'est pas toujours la plus précise en théorie. C'est celle qui offre le meilleur compromis entre précision, retour élastique, force de pliage, durée de vie de l'outillage, flexibilité, comportement du matériau et coût de production.

Les trois principaux Presse plieuse Méthodes de pliage

La plupart des opérations de pliage sur presse plieuse peuvent être comprises à travers trois méthodes principales : la maîtrise de l'air, le formage par fond et le frappage. La différence fondamentale réside dans la manière dont la tôle entre en contact avec le poinçon et la matrice lors du formage.

· Dans la maîtrise de l'airLa feuille entre en contact avec la pointe du poinçon et les deux épaulements de la matrice, mais elle n'entre pas complètement en contact avec le fond de la matrice. Ouverture en VL'angle final est principalement contrôlé par la profondeur du poinçon.

· En pliage en fond de tôle, la tôle est pressée plus près de l'angle de la matrice. Le matériau est ainsi davantage en contact avec l'outillage, ce qui réduit le retour élastique par rapport au pliage à l'air.

· Lors du frappage, la tôle est comprimée à très haute pression, ce qui provoque une déformation plastique plus importante au niveau du pli. Cela réduit considérablement le retour élastique, mais exige une force de frappe beaucoup plus élevée.

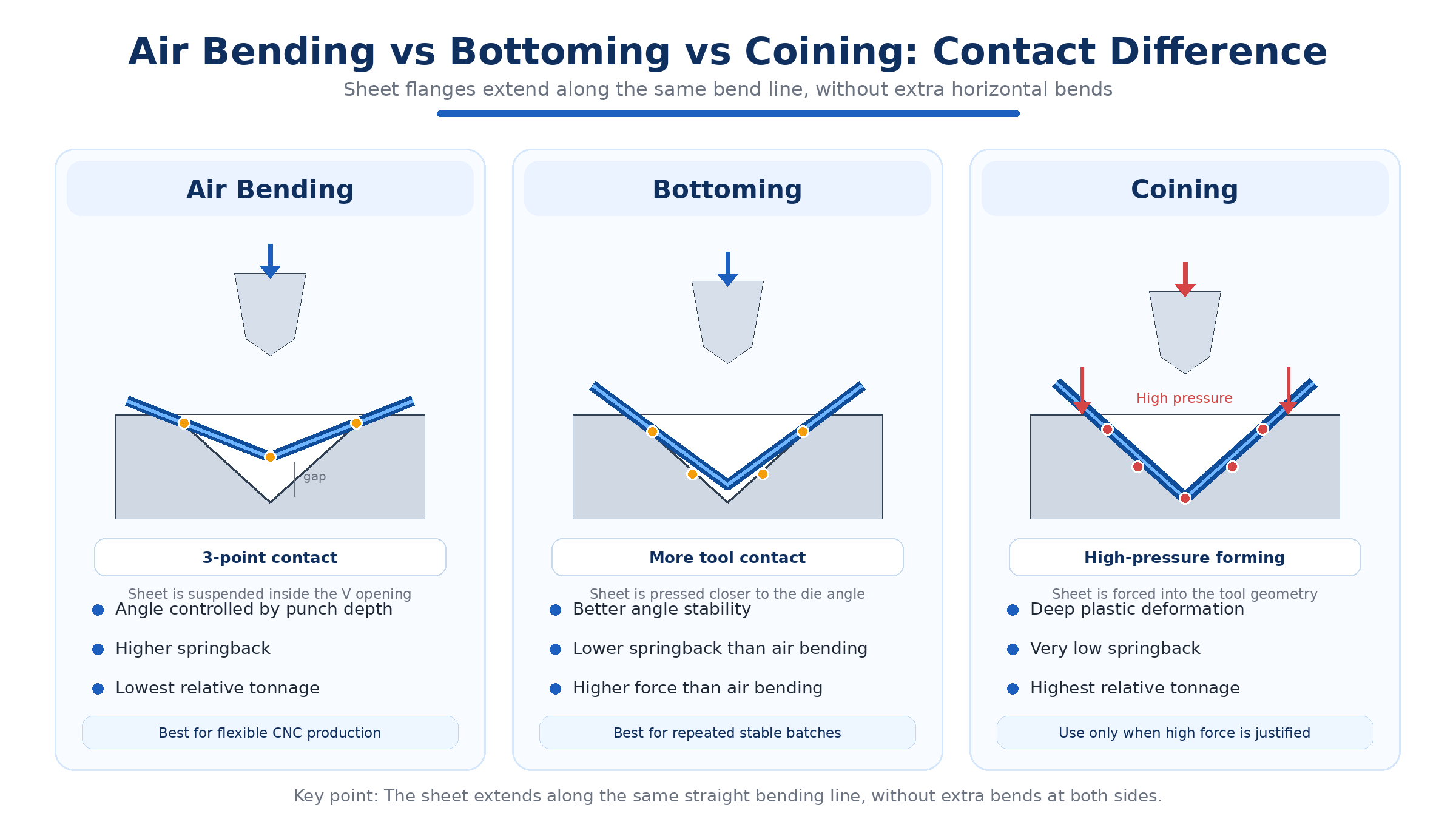

Figure 1. Le pliage à l'air, le formage en fond de trou et le frappement diffèrent principalement par la manière dont la tôle entre en contact avec le poinçon et l'ouverture en V ascendante de la matrice pendant le formage.

Qu'est-ce que Courbure de l'air?

Le pliage à l'air est la méthode de pliage la plus couramment utilisée dans la production moderne de presses plieuses CNC. Lors du pliage à l'air, la tôle est soutenue par les deux épaulements de la matrice en V tandis que le poinçon exerce une pression vers le bas. La tôle n'entre pas complètement en contact avec le fond de la matrice. L'angle de pliage final est déterminé par la profondeur de pénétration du poinçon dans la matrice. Ouverture en V.

Comme la profondeur du poinçon contrôle l'angle, un même jeu de poinçons et de matrices peut souvent produire plusieurs angles de pliage. Par exemple, un seul jeu d'outils peut former des angles de 90°, 88° ou 92° en modifiant la position du poinçon. Cela rend le pliage à l'air très flexible pour les ateliers qui traitent différentes pièces. matérielset les tailles de lots.

Avantages du cintrage de l'air

· exigences de tonnage inférieures

· Grande flexibilité pour différentes pièces et angles de pliage

· Usure réduite des outils par rapport aux méthodes nécessitant une force plus importante

· Configuration plus rapide pour la production mixte

· Convient pour la correction et la compensation d'angles CNC

· Capacité à former plusieurs angles avec un seul jeu d'outils

Limites du cintrage de l'air

La principale limitation du cintrage de l'air est retour élastiqueComme le matériau n'est pas entièrement contraint par la matrice, le retour élastique après déchargement influe davantage sur l'angle final. Le pliage à l'air est également plus sensible aux variations de nuance, d'épaisseur et de limite d'élasticité du matériau, à l'ouverture de la matrice en V, au rayon du poinçon, à la longueur de pliage et à la répétabilité de la machine.

Meilleures applications du cintrage de l'air

· Production flexible

· petits et moyens lots

· Angles de courbure multiples

· Capacité de tonnage limitée

· Réduction des changements d'outils fréquents

· Flux de travail de compensation CNC et d'inspection de la première pièce

Qu'est-ce que le bottoming ?

Le pliage en fond de moule, parfois appelé pliage par le bas, est une méthode où la tôle est pressée plus fermement dans la cavité de la matrice qu'avec le pliage à l'air. Le matériau est formé plus près de l'angle de la matrice et le résultat final est davantage influencé par la géométrie de l'outillage.

Le formage par fond n'utilise pas la même pression extrême que le frappage, mais il exige une force de formage supérieure au pliage à l'air. Il réduit le retour élastique par rapport au pliage à l'air et offre une meilleure stabilité angulaire lorsque l'outillage, le matériau et les conditions de réglage sont maîtrisés.

Avantages du bottoming

· Meilleure stabilité angulaire que le pliage à l'air en production répétée

· Retour élastique réduit par rapport au pliage à l'air

· Bonne répétabilité lorsque l'outillage et le matériau sont stables

· Moins de dépendance aux petits ajustements de profondeur de poinçonnage

Limites du bottoming

Le pliage en fond de trou est moins flexible que le pliage à l'air. Il nécessite généralement un outillage plus précis pour obtenir l'angle final souhaité. Si la production requiert de nombreux angles différents, le pliage en fond de trou peut nécessiter davantage de changements d'outillage ou un outillage dédié. Il augmente également la force de formage et la charge sur l'outillage par rapport au pliage à l'air.

Meilleures applications pour le bottoming

· lots répétés

· Matériaux stables

· Angles de poinçonnage et de matrice assortis

· Exigences de stabilité angulaire plus élevées

· Tonnage machine suffisant

· Production où la répétabilité est plus importante que la flexibilité des outils

Qu'est-ce que le monétisation ?

Le frappage est la méthode de pliage la plus exigeante en force. Lors du frappage, le poinçon applique une pression très élevée pour contraindre le matériau à épouser la géométrie de l'outillage. Cette pression est suffisamment importante pour créer une déformation plastique plus profonde dans la zone de pliage, ce qui réduit le retour élastique et minimise le retour en force.

Le frappage permet d'obtenir une excellente répétabilité dans certaines applications, mais il exige une force de frappe bien supérieure à celle du pliage à l'air ou du contrecollage. Il accroît également l'usure des outils et impose une charge plus importante à la machine.

Avantages de la frappe de monnaie

· très faible élasticité

· Répétabilité angulaire élevée dans les applications appropriées

· Contrôle strict de la géométrie finale

· Moins de dépendance à l'égard de compensation du retour élastique

Limites de la frappe de monnaie

La principale limite de la frappe de monnaie est tonnageUne machine ayant une capacité suffisante pour le pliage à l'air n'a pas automatiquement une capacité suffisante pour le frappage. Le frappage peut surcharger la presse plieuse, endommager l'outillage, augmenter les marques de surface et engendrer des contraintes inutiles sur la machine s'il est appliqué sans validation technique préalable.

Meilleures applications pour la création de pièces

· pièces de précision spéciales

· exigences de retour élastique très faibles

· épaisseur de matériau et longueur de courbure faibles ou appropriées

· Capacité de presse plieuse suffisante

· Outillage conçu et homologué pour les forces élevées

· Les exigences de production qui justifient une force plus élevée et une usure accrue des outils

Maîtrise de l'air vs Bottoming vs CoiningComparaison des éléments principaux

Ces trois méthodes permettent de produire des pièces précises, mais leur comportement en production diffère. Le cintrage à l'air offre la plus grande flexibilité. Le formage par fond améliore la stabilité angulaire. Le frappage offre le plus faible retour élastique, mais exige la force la plus élevée et une vérification très rigoureuse.

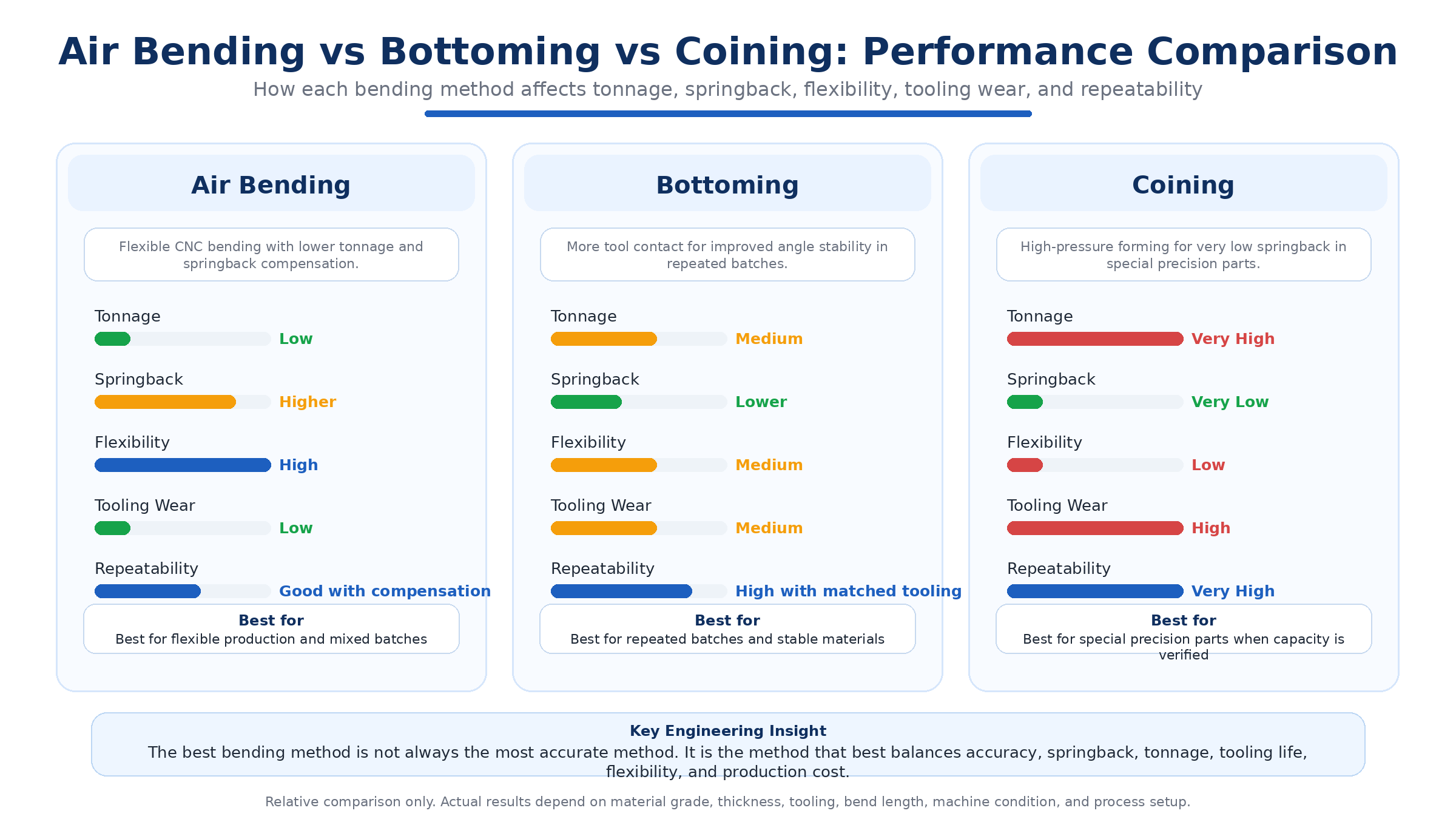

Figure 2. Comparaison pratique des performances du pliage à l'air, du fond et du frappement en fonction du tonnage, du retour élastique, de la flexibilité, de l'usure de l'outillage, de la répétabilité et de l'adéquation à l'application.

Influence de la méthode de pliage sur le retour élastique

Le retour élastique est l'une des principales différences entre le pliage à l'air, le formage par fond et le frappage. En pliage à l'air, le retour élastique est généralement le plus important car le matériau n'est pas entièrement contraint par la matrice. L'angle final dépend fortement de l'élasticité du matériau et des valeurs de compensation.

En pliage en fond de moule, le retour élastique est réduit car le matériau est formé plus près de l'angle de la matrice. L'outillage a une influence plus importante sur la géométrie finale qu'en pliage à l'air.

En frappage, le retour élastique est minimal car la haute pression engendre une déformation plastique plus importante dans la zone de pliage. Toutefois, un faible retour élastique ne signifie pas que le frappage soit systématiquement le procédé à privilégier. Les exigences en matière de force et de contrainte sur l'outillage doivent être justifiées par les impératifs de production.

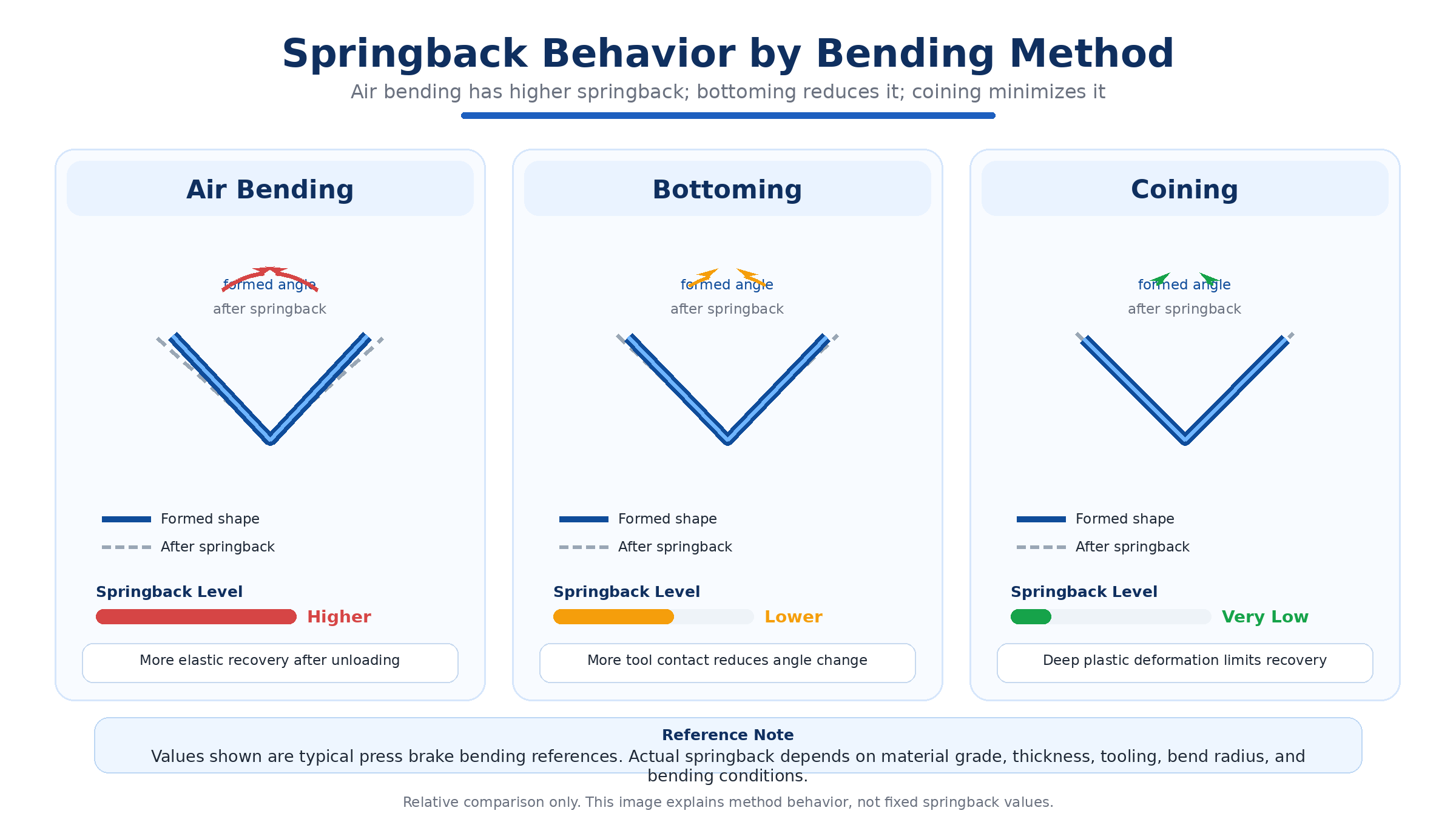

Figure 3. Comportement relatif au retour élastique selon la méthode de pliage. Les valeurs sont des références typiques de pliage sur presse plieuse et non des spécifications fixes du matériau.

Comment la méthode de pliage affecte le tonnage

La méthode de pliage influe considérablement sur la force de pliage requise. Le pliage à l'air nécessite la force la plus faible car le matériau est formé par un contact en trois points. Le pliage par fond requiert une force plus importante car le matériau est pressé plus fermement dans la matrice. Le pliage par frappe requiert la force la plus élevée car le matériau est enfoncé profondément dans la géométrie de l'outillage.

C’est l’une des principales raisons pour lesquelles le frappage doit être utilisé avec précaution. Si une machine a une capacité suffisante pour le cintrage à l’air, elle n’a pas automatiquement une capacité suffisante pour le contrecollage ou le frappage.

Avant de choisir ou de modifier une méthode de pliage, les fabricants doivent vérifier l'épaisseur du matériau, la longueur de pliage, la résistance du matériau, l'ouverture de la matrice en V, le type d'outillage, la capacité de la presse plieuse et la marge de sécurité.

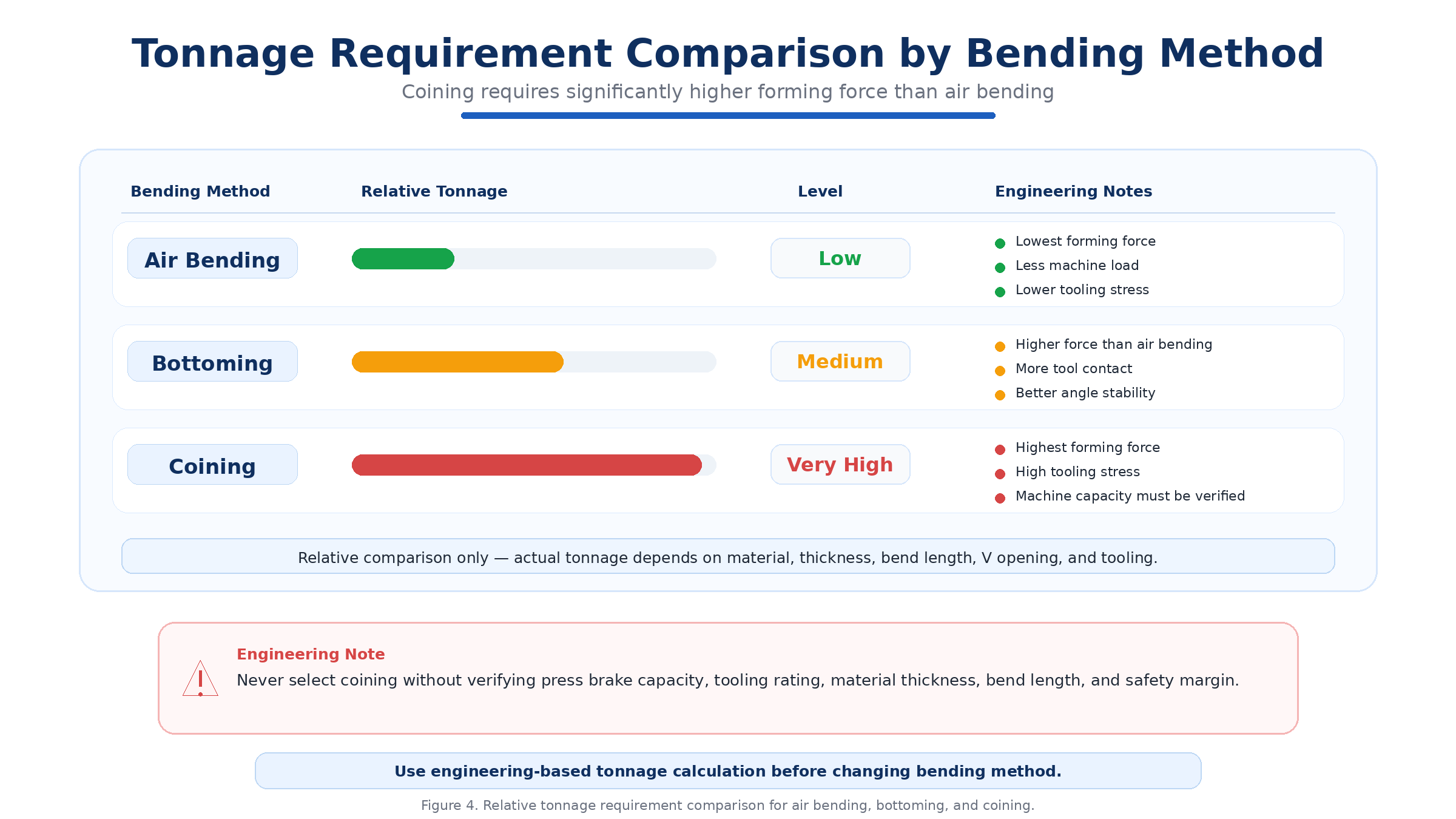

Figure 4. Comparaison des besoins en tonnage relatif selon la méthode de pliage. Le cintrage par frappe ne doit pas être choisi sans avoir vérifié la capacité de la machine, les caractéristiques de l'outillage, l'épaisseur du matériau, la longueur de pliage et la marge de sécurité.

Comment la méthode de pliage affecte Rayon intérieur et outillage

Le rayon intérieur constitue une autre différence importante entre les trois méthodes. En pliage à l'air, ce rayon est fortement influencé par l'ouverture de la matrice en V. Une ouverture plus large produit généralement un rayon intérieur plus grand, tandis qu'une ouverture plus petite produit un rayon plus petit et une force de formage plus élevée.

En fonderie, le rayon intérieur est davantage influencé par la géométrie du poinçon et de la matrice, car le matériau est pressé plus près de l'angle de l'outil. En frappage, le rayon est contrôlé encore plus directement par la géométrie de l'outil, car le matériau est contraint de prendre la forme de l'outil sous haute pression.

C’est pourquoi le choix de la méthode de pliage ne doit jamais être dissocié de sélection d'outillageUne méthode qui semble correcte en théorie peut néanmoins échouer si le rayon du poinçon, Ouverture en V, l'angle de la matrice ou la capacité de l'outillage ne conviennent pas au matériau et aux exigences de pliage.

Comment choisir la bonne méthode de pliage

Le choix entre le cintrage à l'air, le formage par fond et le frappage doit reposer sur les exigences de production et non sur les habitudes. La décision doit prendre en compte la précision, le retour élastique, la capacité de la machine, l'outillage, le comportement du matériau, le volume de production et le coût.

Choisissez la maîtrise de l'air quand :

· Vous avez besoin d'une production flexible.

· Vous traitez de nombreuses pièces différentes.

· Vous avez besoin de plusieurs angles de pliage.

· Vous souhaitez un tonnage inférieur et une usure des outils réduite.

· La compensation CNC est disponible.

· Le contrôle de la première pièce fait partie du processus.

Choisir le rôle passif quand :

· Vous avez besoin d'une meilleure stabilité angulaire que celle du pliage dans l'air.

· Les lots de production sont répétés.

· L'outillage est adapté à l'angle requis.

· La variation des matériaux est limitée.

· La capacité de tonnage est suffisante.

· La flexibilité est moins importante que la répétabilité.

Envisagez de créer une pièce de monnaie lorsque :

· Un retour élastique très faible est requis.

· Une répétabilité angulaire très élevée est requise.

· La capacité de la machine a été vérifiée.

· L'outillage est conçu et dimensionné pour le frappage.

· Le marquage de surface est acceptable ou contrôlé.

· Les exigences de production justifient une force plus élevée et une usure accrue des outils.

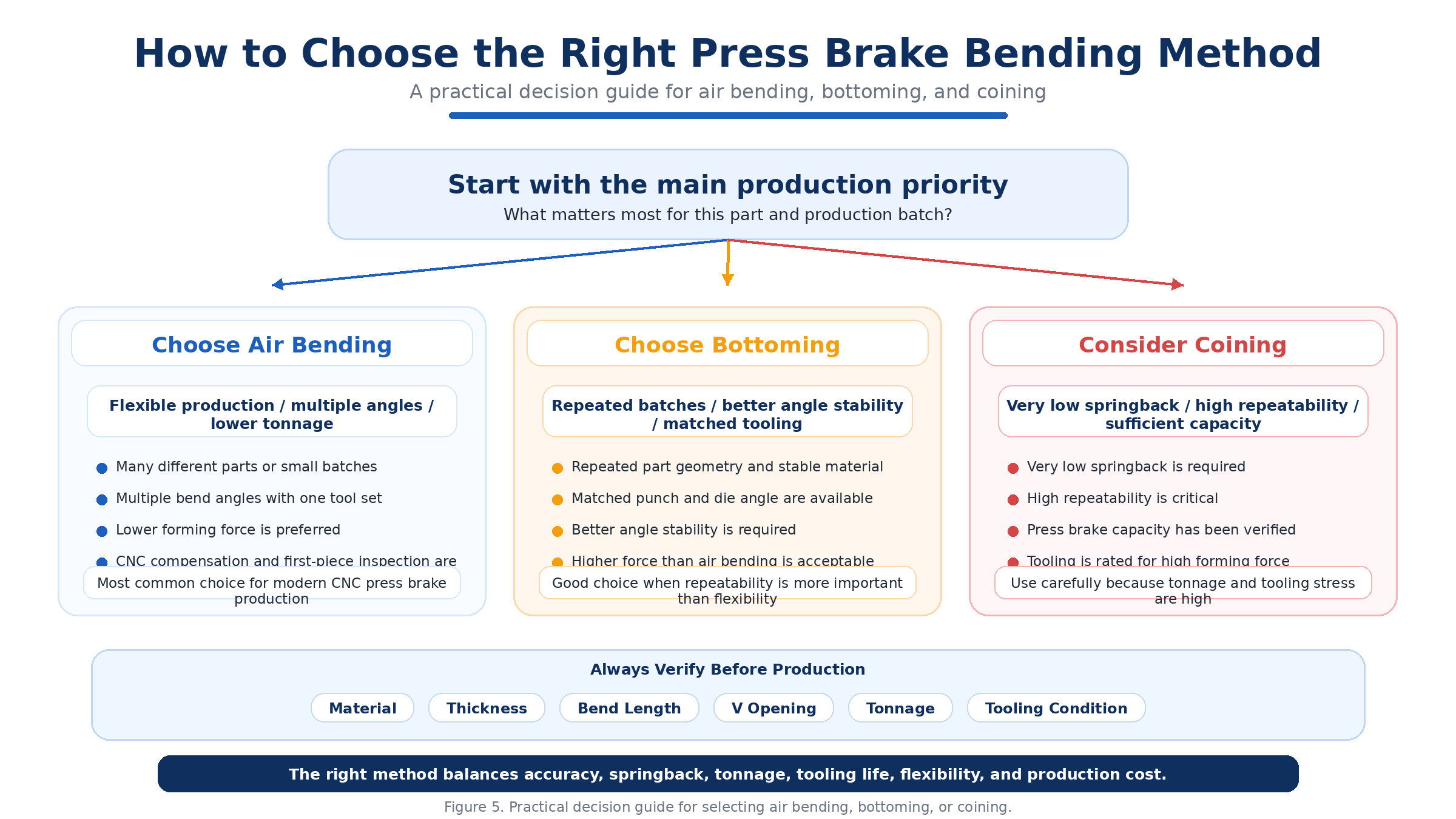

Figure 5. Guide de décision pratique pour le choix du pliage à l'air, du fond ou du frappement en fonction de la priorité de production, du retour élastique, du tonnage, de l'outillage et des exigences de répétabilité.

Erreurs courantes lors du choix d'une méthode de pliage

Utiliser la maîtrise de l'air sans compensation du retour élastique

Le cintrage à l'air est flexible, mais il nécessite une compensation. Si le retour élastique est négligé, l'angle final peut être plus grand que prévu.

Utiliser les mêmes paramètres pour différents matériels

L’acier doux, l’acier inoxydable, l’acier galvanisé et l’aluminium ne se plient pas de la même manière. Des données spécifiques à chaque matériau sont essentielles.

Choisir le fond sans outillage approprié

La qualité de l'emboutissage dépend fortement de la géométrie de l'outillage. Si l'angle du poinçon et de la matrice n'est pas adapté, des problèmes d'angle peuvent persister.

Utilisation du monnayage sans contrôle du tonnage

Le frappage peut nécessiter une force très élevée. Son utilisation sans vérification préalable de la capacité de la machine peut endommager l'outillage ou surcharger la presse plieuse.

Se concentrer uniquement sur la précision et ignorer le coût

La méthode la plus précise n'est pas toujours la meilleure méthode de production. La durée de vie des outils, la charge de la machine, le temps de réglage et la flexibilité sont également des facteurs importants.

Considérer le choix de la méthode comme une préférence de l'opérateur

Le choix de la méthode de pliage doit être une décision d'ingénierie basée sur le matériau, l'épaisseur, la longueur de pliage, les exigences de précision, l'outillage et le volume de production.

Études de cas de production

Étude de cas n° 1 : Pièces en acier inoxydable réalisées par pliage à l’air

Un fabricant de couvercles en acier inoxydable a constaté des variations d'angles finaux lors du cintrage à l'air. Bien que l'outillage et la machine soient en bon état, l'angle final variait d'un lot de matériau à l'autre. La cause principale était la variation du retour élastique. La solution n'a pas consisté à abandonner le cintrage à l'air, mais à définir des valeurs de compensation du retour élastique spécifiques au matériau et à vérifier la première pièce avant la production. Le cintrage à l'air est resté la meilleure méthode car la production exigeait de la flexibilité.

Étude de cas n° 2 : Supports en acier doux répétés avec fond

Une usine produisant en série des supports en acier doux souhaitait améliorer la stabilité des angles et réduire le temps d'inspection. La conception des pièces, les matériaux et le volume de production étaient constants. Après avoir évalué l'outillage et les conditions de réglage, l'usine a utilisé la méthode de fond de course pour optimiser la stabilité angulaire des lots successifs. Dans ce cas précis, la répétabilité primait sur la flexibilité maximale de l'outillage.

Étude de cas n° 3 : Composants de petite précision par frappe

Un fabricant de petites pièces de précision exigeait un très faible retour élastique et une excellente répétabilité angulaire. Le pliage à l'air entraînait une trop grande variation du retour élastique, et le pliage en fond de pli améliorait le résultat sans toutefois satisfaire pleinement aux exigences de tolérance. Le frappage a été envisagé car l'épaisseur du matériau et la longueur de pliage étaient appropriées et la capacité de la machine suffisante. Avec un outillage adapté et un réglage précis, le frappage a permis de réduire le retour élastique et d'améliorer la répétabilité. Cet exemple montre que le frappage conserve toute sa valeur dans des applications spécifiques, mais uniquement lorsque les exigences en matière de force et les conditions d'outillage sont justifiées.

Liste de contrôle pour la sélection de méthodes pratiques

FAQ Schéma Contenu

Quelle est la différence entre le cintrage à l'air, le bottoming et le montage ?

Le pliage à l'air forme l'angle en contrôlant la profondeur du poinçon sans presser complètement le matériau dans la matrice. Le formage par fond permet de former le matériau au plus près de l'angle de la matrice. Le frappage utilise une très haute pression pour forcer le matériau à épouser la géométrie de l'outillage et minimiser le retour élastique.

Quelle méthode de pliage est la plus courante ?

Le cintrage à l'air est la méthode la plus courante dans les machines CNC modernes. presse plieuse La production est avantageuse car elle est flexible, nécessite un tonnage inférieur et permet de réaliser plusieurs angles avec le même outillage.

Quelle méthode de pliage présente le moins de retour élastique ?

Le frappage a généralement le plus faible retour élastique car il applique une pression très élevée et crée une déformation plastique plus profonde dans la zone de pliage.

Quelle méthode exige le plus tonnage?

Le frappage nécessite la force de frappe la plus importante. Le cintrage par le bas requiert une force supérieure au cintrage à l'air, et le cintrage à l'air est la méthode qui requiert la force la plus faible des trois.

Le bottoming est-il plus précis que le air bending ?

Le pliage en fond de cuvette offre une meilleure stabilité angulaire lors de productions répétées, mais il est moins flexible. Le pliage à l'air peut également être précis lorsque la compensation du retour élastique et les données du matériau sont correctement maîtrisées.

Le monnayage est-il encore pratiqué aujourd'hui ?

Oui, mais c'est moins courant dans les environnements de fabrication flexibles. Le frappage est principalement utilisé pour des applications spéciales exigeant un très faible retour élastique et une grande répétabilité, lorsque la capacité de la machine et l'outillage le permettent.

Comment ça marche V-die L'ouverture influence-t-elle le choix de la méthode de pliage ?

V-die L'ouverture influe sur le rayon intérieur, la force de pliage, le retour élastique et le marquage de surface. Elle est particulièrement importante en pliage à l'air car le rayon intérieur est fortement influencé par l'ouverture de la matrice.

Comment les fabricants doivent-ils choisir la méthode de pliage appropriée ?

Les fabricants doivent prendre en compte le type de matériau, l'épaisseur, la longueur de pliage, la précision requise, le retour élastique, le rayon intérieur, l'état de l'outillage, la capacité de la machine, le volume de production et le coût.

Conclusion

Le cintrage à l'air, le formage par fond et le frappage ne sont pas simplement trois façons de réaliser le même cintrage. Ce sont des approches d'ingénierie différentes ayant des effets différents sur le retour élastique, la force de serrage, l'usure de l'outillage, le rayon intérieur, la flexibilité et le coût de production.

Le cintrage à l'air est généralement le meilleur choix pour la fabrication moderne flexible. Le formage par le bas peut améliorer la répétabilité dans les environnements de production stables. Le frappement peut minimiser le retour élastique dans les applications de précision spéciales, mais il nécessite des paramètres beaucoup plus élevés. tonnage et un contrôle rigoureux de l'outillage.

La meilleure méthode de pliage n'est pas toujours la plus précise. C'est celle qui offre le meilleur compromis entre précision, retour élastique, force de pliage, durée de vie de l'outillage, flexibilité, comportement du matériau et coût de production.

Les fabricants qui comprennent ces différences peuvent réduire les rebuts, améliorer la régularité de leur production, protéger l'outillage et optimiser l'utilisation de leurs presses plieuses. Pour de nombreuses usines, le gain le plus significatif ne réside pas dans le changement de machines, mais dans la structuration du choix de la méthode de pliage comme une décision d'ingénierie.
