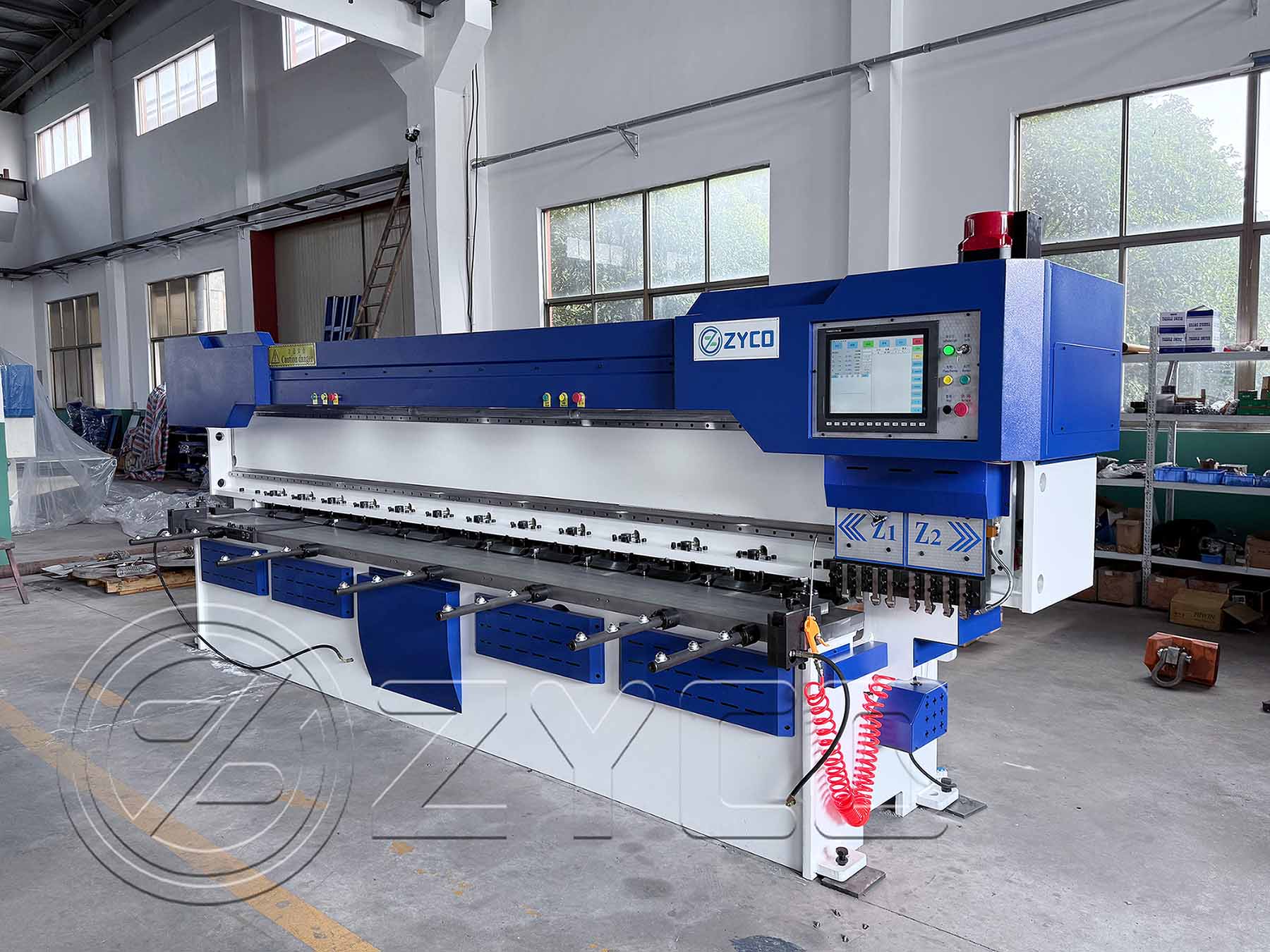

Une machine à rainurer en V ne plie pas le métal. Elle détermine la forme que prendra le pli.
Voici pourquoi : si vous pliez directement une tôle, le matériau résiste. Il reprend sa forme initiale, il peut se fissurer sur le rayon extérieur, et la courbure est plus arrondie que souhaité — Surtout sur l'acier inoxydable et autres matériaux délicats. Le rainurage en V facilite grandement cette opération. Avant même que la presse plieuse ne touche la pièce, une rainure en V usinée avec précision amincit le pli. ligne, de sorte que le pli suivant soit plus net, plus précis et beaucoup plus prévisible.

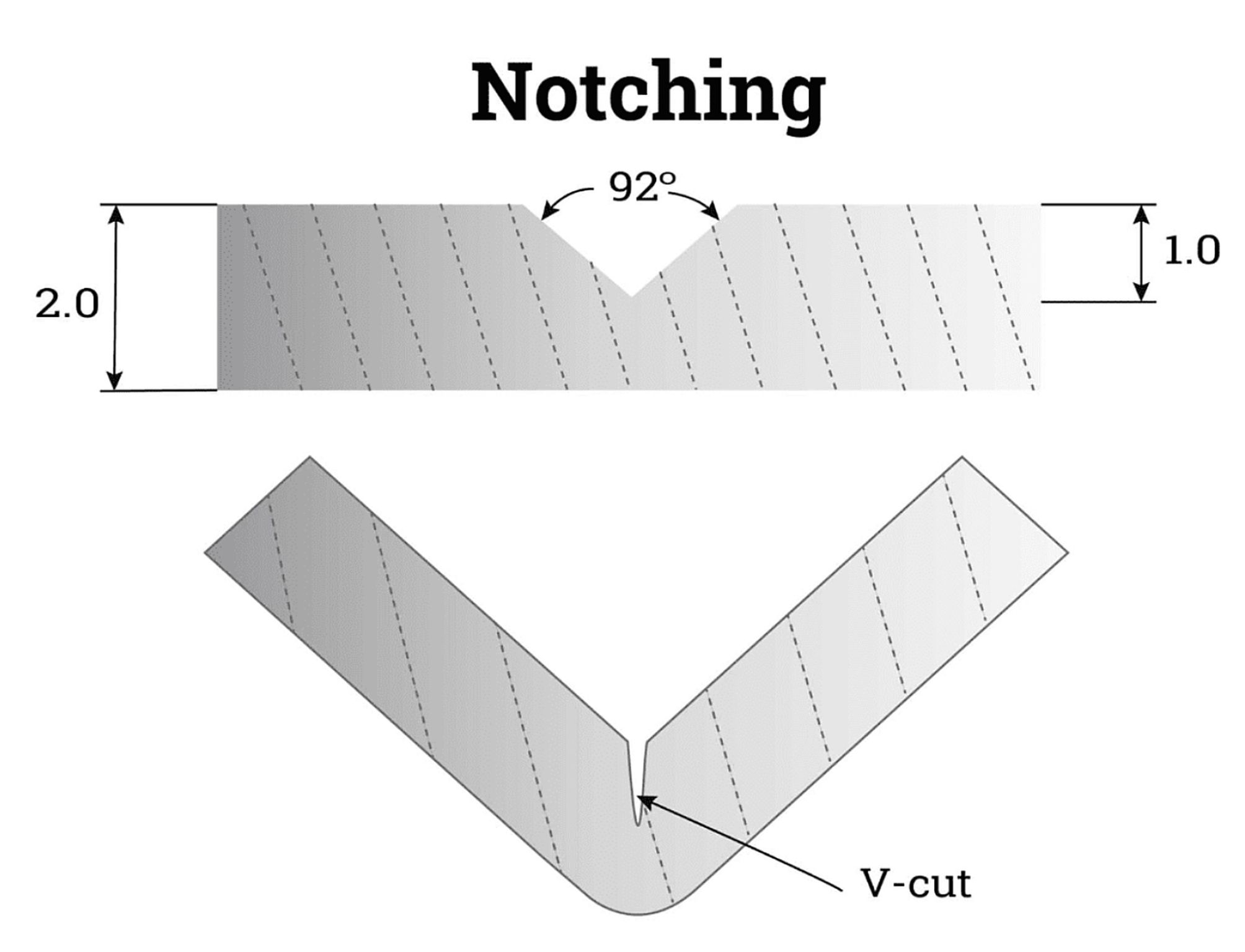

Entaille vs. après pliage : rainure à 92°, 1,0 de profondeur dans une plaque de 2,0 — le pliage est décidé ici.
Cela signifie qu'une part surprenante des « problèmes de flexion » sont en réalité des problèmes de rainurage. Les pièces pliées sont irrégulières ; ne commencez pas par incriminer la presse plieuse. Commencez par… au niveau de la rainureuse. Trois éléments déterminent la qualité de la rainure — et donc votre bend. il.
Contrôle de la profondeur : la variable numéro un
L'irrégularité de la profondeur des rainures est le défaut de qualité le plus fréquemment reproché au rainurage, et il La cause est presque toujours l'une des trois suivantes : un outil émoussé, une pièce qui glisse dans le mécanisme… des pinces ou un axe Z nécessitant un étalonnage. Vérifiez-les dans cet ordre : l’outil en premier, car C'est la solution la moins coûteuse.
C'est la profondeur que la commande numérique par ordinateur (CNC) contrôle réellement. Les machines modernes atteignent une précision au micron près. Le positionnement s'effectue par des axes servo avec retour d'encodeur, mais cette précision n'est que partielle. aussi performant que la chaîne mécanique sous-jacente : outil affûté, serrage rigide, axe calibré. Sur un support mince, un dixième de millimètre de profondeur supplémentaire fait toute la différence entre une netteté impeccable et une précision parfaite. Une pliée et une fissurée.
Outillage : coupes nettes, déchirures émoussées
C'est au niveau du couteau en V que le travail s'effectue. Une lame en carbure affûtée découpe une rainure nette ; L'un, sans forcer, déchire le matériau, laissant des bavures et des bords rugueux qui se traduisent immédiatement par… Le pli est terminé. Les bavures sont le signe que c'est bon — écoutez-les.
Adaptez l'outil à la tâche. Les matériaux durs comme l'acier inoxydable nécessitent des carbures plus résistants. et des coupes multiples moins profondes au lieu d'une seule coupe profonde et agressive. Forcer une seule La coupe profonde dans les matériaux durs est la façon dont on ébrèche les bords et dont on casse les outils. Contrôlée, incrémentale Réduire les coûts, accélérer légèrement le cycle de production et économiser beaucoup d'outillage.
Serrage : parfaitement immobile, sans déformation
La feuille doit rester parfaitement immobile pendant toute la découpe ; le moindre glissement ou la moindre vibration se remarque. directement sous forme de variation de profondeur et d'erreur de positionnement. Mais il y a un équilibre : suffisamment Appliquez une pression suffisante pour bloquer la tôle, sans toutefois la déformer. Maintenez les mâchoires serrées. Nettoyez-les pour qu'elles adhèrent sans rayer, et surveillez les fuites d'air ou hydrauliques qui pourraient laisser passer des étincelles. Baisse de pression en milieu de travail.
La discipline autour de la machine
La machine apprécie la routine. Une inspection quotidienne : contrôle des outils, niveaux de lubrification, Élimination des copeaux, test de serrage, test d'arrêt d'urgence — prend cinq minutes et permet de détecter les problèmes bien qu'elles soient bon marché. Les opérateurs remarquent les premiers signes : un changement dans le bruit de coupe, Des formes de puces irrégulières, une rainure légèrement décalée. Créez une culture où ces Les observations sont rapportées, elles ne sont pas ignorées.
L'entretien plus approfondi suit un rythme régulier : nettoyage et inspection hebdomadaires des guides et vis à billes, lubrification mensuelle selon le tableau du fabricant et contrôles de couple sur fixations critiques (les vibrations finissent par tout desserrer), et étalonnage périodique par un technicien qualifié disposant des instruments appropriés. Tenir un registre par machine — date, tâche, pièces remplacées, anomalies. Des tendances se dégagent des journaux qu'aucune inspection unique ne permet de déceler. révèle.
En cas de problème, commencez par les solutions les plus simples.
La plupart des défauts de rainurage s'expliquent par une approche systématique. Profondeur irrégulière ? Outil, serrage… Axe Z — dans cet ordre. Bords rugueux ou ébavurés ? État de l’outil et coupe Paramètres. Position de rainure incorrecte ? Vérifiez le programme par un essai à blanc avant la découpe. Vérifiez d'abord le métal, puis le jeu et le fonctionnement de l'encodeur. Pensez toujours à vérifier les points les plus simples. Premièrement : connexions desserrées, niveaux de liquide incorrects, filtres obstrués, porte de sécurité entrouverte qui déclenche un… Verrouillage. Documentez vos observations ; le dépannage suivant sera plus facile.
La précision naît de la rainureuse
Une presse plieuse ne peut plier que ce que la rainureuse lui impose. Réalisez la rainure correctement : profondeur, Outil, serrage, routine — et le cintrage se fait tout seul. Traitez le rainurage Utilisez la machine comme l'instrument de précision qu'elle est, et non comme une simple étape préparatoire, et tout votre processus Le processus de pliage devient plus facile.
Discutez avec les ingénieurs de ZYCO des applications de rainurage en V et de la configuration du processus — la solution la plus économique Le problème de pliage est celui que vous prévenez au niveau de la rainure.
