Guide pratique d'ingénierie sur la tolérance de pliage, la déduction de pliage, le facteur K, le rayon intérieur et la précision de production des presses plieuses

Résumé exécutif

En fabrication de tôlerie, un gabarit précis est la base d'une pièce finie précise.

Une presse plieuse peut réaliser l'angle de pliage correct. L'outillage peut être correctement sélectionné. L'opérateur peut effectuer le réglage correctement. Mais si la longueur du gabarit est incorrecte, les dimensions finales de la pièce seront erronées.

C'est l'un des problèmes les plus courants dans la production par pliage. Une pièce peut sembler correcte après pliage, mais… longueur de la brideLes dimensions générales, la position des trous ou les dimensions d'assemblage ne correspondent pas au dessin. Dans de nombreux cas, la cause première n'est pas la machine, mais le calcul du patron à plat.

Indemnité de pliage, déduction de courbureLe facteur K et le coefficient de dilatation sont trois des concepts les plus importants utilisés pour calculer les patrons de tôlerie. Ils sont étroitement liés, mais non identiques.

· La tolérance de pliage décrit la longueur développée du matériau à travers la zone de pliage.

· La déduction de pliage décrit la longueur à soustraire des dimensions extérieures pour obtenir la longueur du patron à plat.

· Facteur K décrit la position de l'axe neutre à l'intérieur de l'épaisseur du matériau et influe directement sur la tolérance de pliage.

Les patrons à plat précis ne sont pas créés uniquement par les logiciels de CAO. Ils dépendent de l'épaisseur du matériau. rayon intérieur, le choix de l'outillage, la méthode de pliage, le comportement du matériau, la configuration de la presse plieuse et la validation en production réelle.

Pourquoi la précision du patron à plat est importante

Dans de nombreux ateliers de fabrication, les problèmes de pliage sont d'abord remarqués à la table d'inspection ou lors de l'assemblage.

L'angle de pliage peut être acceptable, mais la pièce présente tout de même un défaut dimensionnel. Une bride peut être trop longue. Un trou peut être trop proche d'un pliage. Deux pièces peuvent ne pas s'aligner correctement lors du soudage. Un boîtier peut ne pas se fermer correctement. Un support peut ne pas correspondre à la pièce associée.

Ces problèmes proviennent souvent d'un développement incorrect des patrons de base.

· Dimensions de bride incorrectes

· Mauvaise qualité d'assemblage

· Réglage de soudage

· Désalignement des trous après pliage

· Augmentation des déchets

· Temps de préparation supplémentaire de la machine

· Essais de flexion répétés

· Coût de la main-d'œuvre plus élevé

· Livraison retardée

Le coût réel ne se limite pas à la tôle. matérielLes coûts les plus importants proviennent des retouches, des inspections, des ajustements de programmation répétés, du temps des opérateurs et des retards de production en aval.

Pourquoi les valeurs par défaut des logiciels de CAO ne suffisent pas toujours

Les logiciels de CAO modernes peuvent générer automatiquement des patrons de tôlerie. C'est utile, mais cela ne garantit pas la précision de la production.

Les systèmes de CAO nécessitent généralement des valeurs d'entrée telles que l'épaisseur du matériau, l'angle de pliage, le rayon intérieur, le facteur K, la tolérance de pliage, la déduction de pliage et les données du tableau de pliage.

Si ces valeurs ne sont pas basées sur des conditions de production réelles, le patron à plat peut être erroné même si le modèle CAO semble parfait.

Une erreur fréquente consiste à supposer que le facteur K par défaut des logiciels de CAO s'applique à tous les matériaux, toutes les épaisseurs, tous les outils et toutes les méthodes de pliage.

· Qualité du matériau et tolérance d'épaisseur

· limite d'élasticité et retour élastique comportement

· Rayon intérieur et ouverture de la matrice V

· Rayon du poinçon et état de l'outillage

· Courbure de l'air, fondre, ou frapper

· Configuration de l'opérateur et répétabilité de la machine

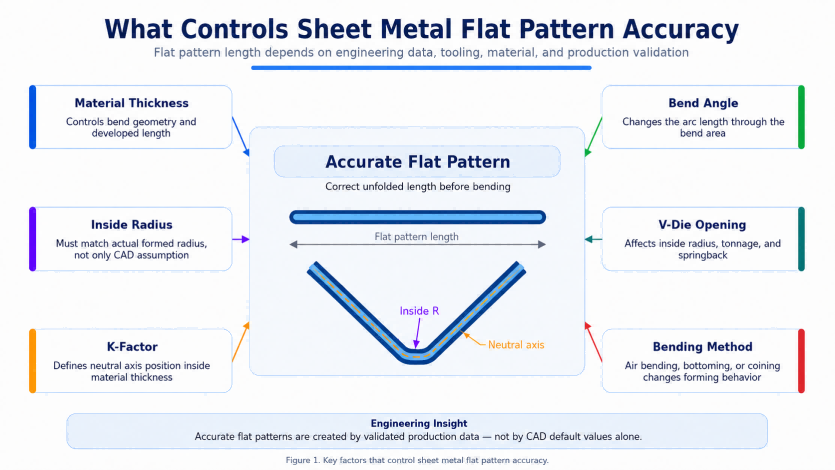

Figure 1. Facteurs clés qui contrôlent la précision des patrons à plat de tôlerie.

Qu'est-ce que la tolérance de pliage ?

La marge de pliage correspond à la longueur de matériau nécessaire pour former la zone de pliage.

Lorsqu'on plie une tôle, le matériau ne se plie pas simplement selon une ligne nette. Le pli présente un rayon. Le matériau situé à l'intérieur du pli se comprime, tandis que celui situé à l'extérieur s'étire.

Entre les surfaces intérieure et extérieure se trouve une couche qui ne se dilate ni ne se comprime de manière significative. Cette couche est appelée axe neutre.

La tolérance de pliage est calculée le long de cet axe neutre à travers le pli. En termes simples, la tolérance de pliage représente la longueur d'arc développée de la zone de pliage.

Si la tolérance de pliage est trop importante, le patron à plat est trop long. Si elle est trop faible, le patron à plat est trop court. Dans les pièces à pliages multiples, de petites erreurs peuvent s'accumuler et devenir problématiques.

Qu'est-ce que la déduction de courbure ?

Déduction de courbure est une autre méthode utilisée pour calculer la longueur du patron à plat.

Au lieu d'ajouter la longueur de pliage développée aux sections droites, la déduction de pliage part des dimensions extérieures de la pièce formée et déduit l'effet de matière du pliage.

En tôlerie, de nombreux dessins définissent les pièces à l'aide de dimensions extérieures. La déduction des plis permet de convertir ces dimensions extérieures en un gabarit correct.

En termes simples, la déduction de pliage correspond à la quantité soustraite des dimensions extérieures totales pour obtenir la longueur du patron à plat.

La déduction des plis est couramment utilisée car elle est pratique pour la production en atelier. Une fois validées, les tables de déduction des plis peuvent aider les opérateurs et les ingénieurs à produire plus rapidement des pièces répétables.

Qu'est-ce que le facteur K ?

Facteur K décrit la position de l'axe neutre à l'intérieur de l'épaisseur du matériau.

Il s'exprime sous forme de rapport : Facteur K = Distance entre la surface intérieure et l'axe neutre / Épaisseur du matériau.

Le facteur K influe directement sur la tolérance de pliage. Si le facteur K change, la tolérance de pliage calculée change également, de même que la longueur du patron à plat.

Le facteur K n'est pas une constante universelle. Il peut être influencé par le type de matériau, son épaisseur, son rayon intérieur, l'angle de pliage, la méthode de pliage, la géométrie de l'outillage, l'ouverture de la matrice en V, le rayon du poinçon, la dureté, etc. retour élastique comportement.

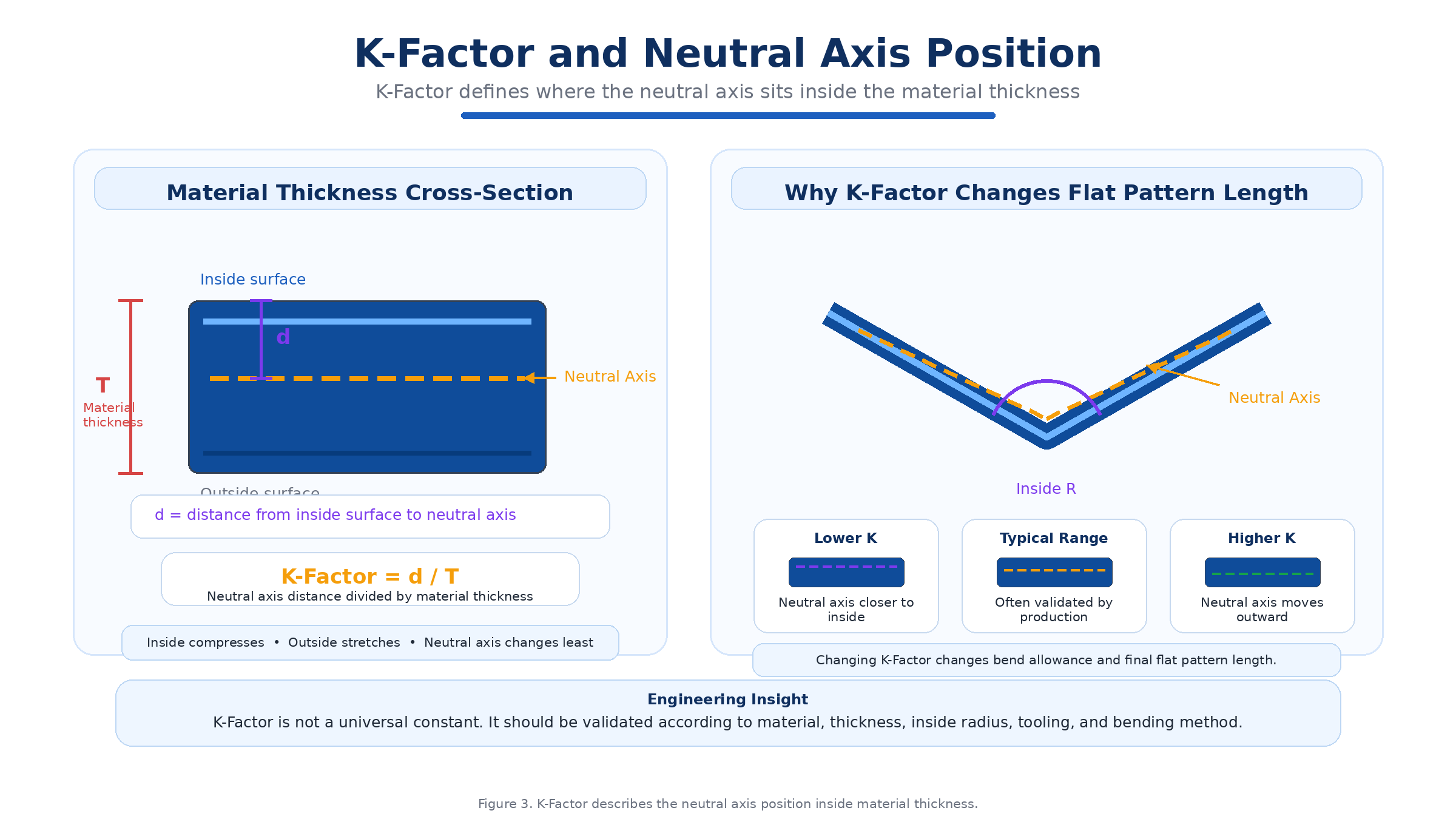

Figure 2. Le facteur K décrit la position de l'axe neutre à l'intérieur de l'épaisseur du matériau.

Tolérance de pliage vs Déduction de pliage vs Facteur K

L'allocation de pliage, la déduction de pliage et le facteur K sont liés, mais ils servent des objectifs différents.

· Réponses concernant la tolérance de pliage : Quelle longueur de matériau est utilisée au niveau du pli ?

· Réponses concernant la déduction des plis : Quelle valeur faut-il déduire des dimensions extérieures pour obtenir le patron à plat ?

· Réponses au facteur K : Où se situe l’axe neutre à l’intérieur de l’épaisseur du matériau ?

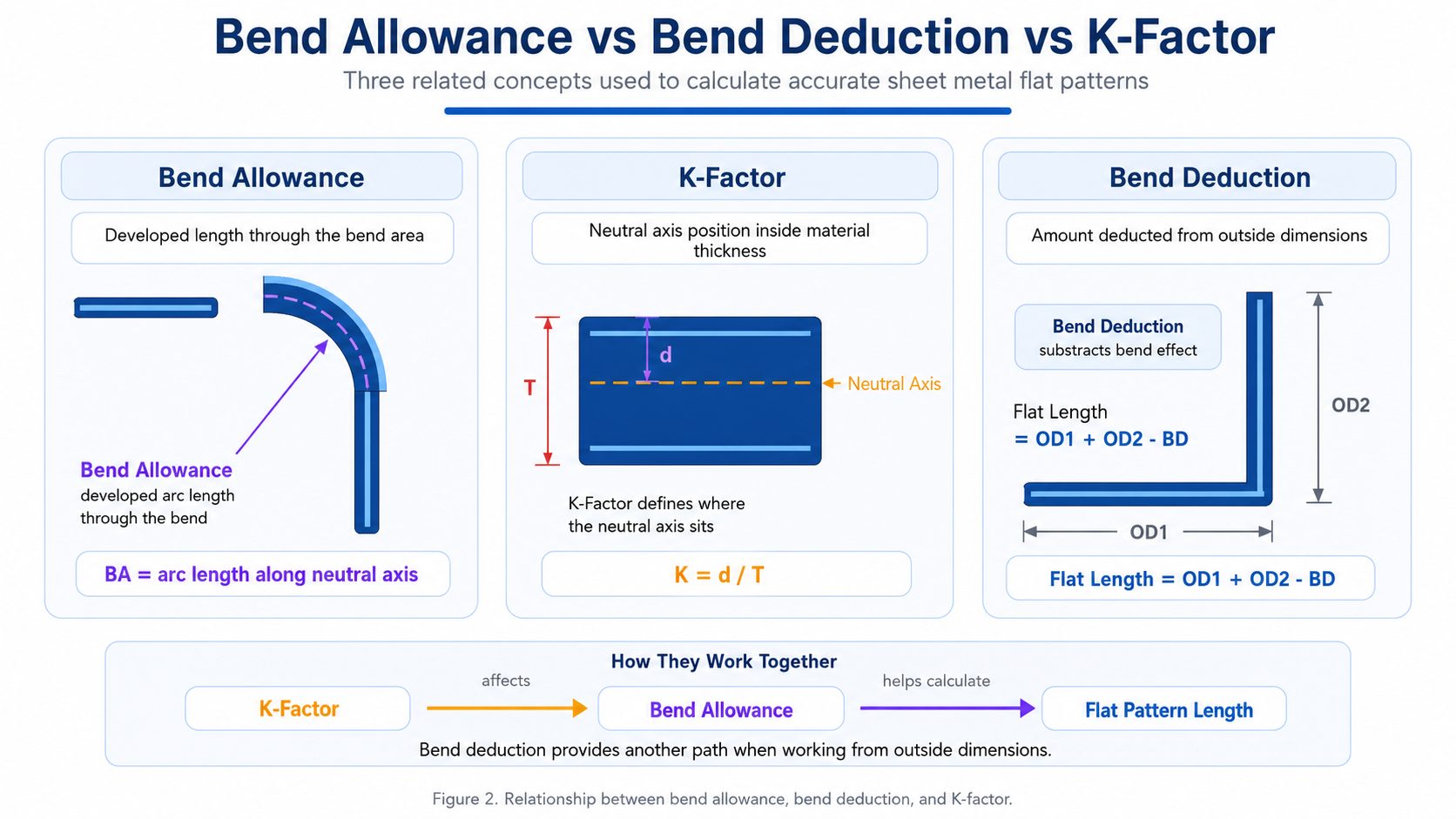

Figure 3. Relation entre la tolérance de pliage, la déduction de pliage et le facteur K.

Comment le rayon intérieur affecte la longueur du patron à plat

Le rayon intérieur est l'une des variables les plus importantes dans le calcul du patron à plat.

Si le rayon intérieur réel diffère de l'estimation du modèle CAO, la longueur du patron à plat peut devenir inexacte.

Par exemple, si le logiciel de CAO suppose un petit rayon intérieur, mais que le rayon réel est plus petit. la maîtrise de l'air Le procédé produisant un rayon intérieur plus grand, le gabarit plat calculé peut ne pas correspondre à la pièce réellement formée.

Ceci est courant dans le cintrage à l'air car le rayon intérieur est fortement influencé par le ouverture de la matrice VUne ouverture en V plus grande produit généralement un rayon intérieur plus grand. Une ouverture en V plus petite produit généralement un rayon intérieur plus petit, mais nécessite un tonnage plus important et peut augmenter le marquage de la surface.

Comment l'ouverture de la matrice en V affecte la précision du motif plat

L'ouverture de la matrice en V affecte le processus de pliage de plusieurs manières. Elle influence rayon intérieur, requis tonnage, comportement de retour élastique, marquage de surface, stabilité angulaire, tolérance de pliage et déduction de pliage.

C’est pourquoi un patron plat calculé pour une ouverture de matrice en V peut ne pas être précis lorsque l’opérateur utilise une ouverture de matrice différente sur la machine.

Le problème ne réside pas uniquement dans l'opérateur. Il s'agit plutôt du manque de cohérence entre les hypothèses de modélisation CAO et le choix réel des outils.

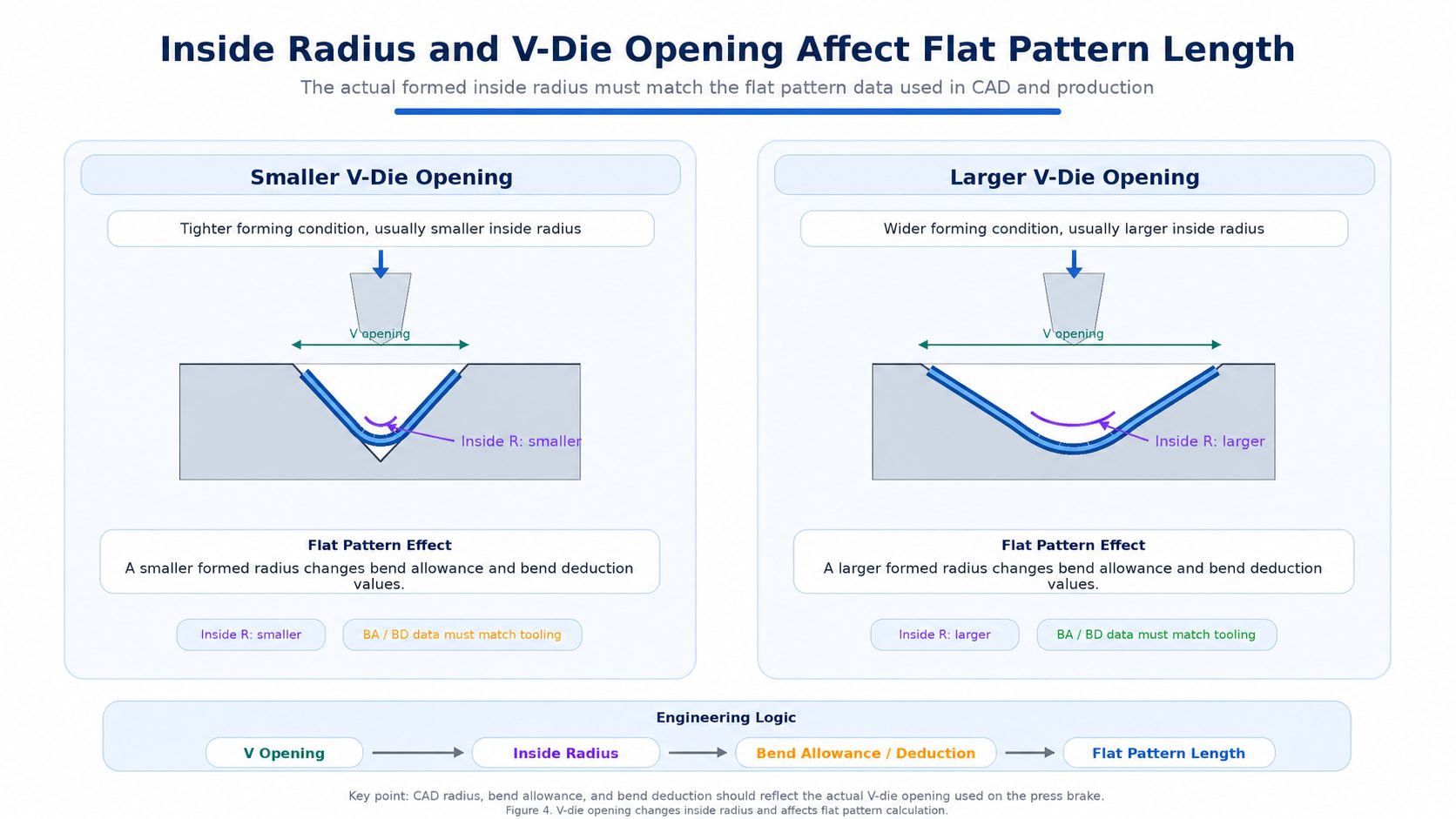

Figure 4. L'ouverture de la puce en V change à l'intérieur du rayon et affecte le calcul du motif plat.

Comment la méthode de pliage influence le calcul du patron à plat

Courbure de l'air, fond et frappe peut produire différents rayons intérieurs et différents comportements de déformation du matériau.

En cintrage à l'air, le rayon intérieur est souvent davantage contrôlé par l'ouverture de la matrice en V que par le rayon du poinçon. Cela rend la maîtrise de l'air flexible, mais cela signifie également que le calcul du patron à plat doit refléter l'ouverture réelle de la matrice utilisée en production.

En finition par le bas, le matériau est formé plus près de l'angle de l'outillage, et la géométrie de l'outillage a une influence plus forte sur le pli final.

Lors du frappage, le matériau est forcé plus profondément dans la géométrie de l'outil sous haute pression, ce qui peut modifier le flux de matière et réduire le retour élastique.

Une règle pratique à retenir : n’utilisez pas une seule règle de patron plat pour chaque méthode de pliage.

Comment le type de matériau influence la précision du patron à plat

Les différents matériaux se comportent différemment lors du pliage.

Acier doux, acier inoxydable, acier galvanisé, aluminiumLe laiton et l'acier à haute résistance ne s'étirent, ne se compriment et ne reprennent pas leur forme exactement de la même manière.

Les différences de matériaux peuvent affecter retour élastique, à l'intérieur du rayon, requis tonnage, position de l'axe neutre, tolérance de pliage, déduction de courbureet les dimensions finales des pièces.

C’est pourquoi les fabricants professionnels intègrent souvent des composants internes. bases de données de matériauxAu fil du temps, ces données acquièrent plus de valeur que les valeurs génériques des manuels scolaires, car elles reflètent les conditions réelles de production.

Erreurs courantes de calcul des patrons plats

Erreur n° 1 : Faire confiance aux paramètres par défaut du logiciel de CAO sans validation en production

Les logiciels de CAO sont des outils, pas une garantie. Les valeurs par défaut du facteur K peuvent ne pas correspondre à votre matériau réel. outillage, ou méthode de pliage.

Erreur n° 2 : Utiliser un seul facteur K pour chaque matériau

Les différents matériaux se comportent différemment. L'acier doux, acier inoxydableet l'aluminium ne doivent pas toujours être considérés selon les mêmes hypothèses de planéité.

Erreur n° 3 : Ignorer le rayon intérieur réel

Si le rayon intérieur réel formé est différent du rayon CAO, le patron plat peut être erroné.

Erreur n° 4 : Modifier l’ouverture de la matrice en V sans mettre à jour les données du patron plat

Modifier l'ouverture en V peut modifier le rayon intérieur et donc affecter la tolérance de pliage et la déduction de pliage.

Erreur n° 5 : Mélanger les données de flexion à l’air et de fond de cuvette

Une table de pliage conçue pour le cintrage à l'air peut ne pas convenir au contrecollage ou au frappage.

Erreur n° 6 : Corriger l’angle mais ignorer la dimension

Un opérateur peut ajuster l'angle de pliage jusqu'à ce qu'il soit correct, mais si la longueur du patron à plat est incorrecte, les dimensions finales seront tout de même erronées.

Erreur n° 7 : Ne pas enregistrer les données de production réussies

De nombreuses usines résolvent sans cesse le même problème car elles n'enregistrent pas les données de configuration validées.

Erreur n° 8 : Ignorer la variation des lots de matériaux

Même une même qualité de matériau peut varier d'un fournisseur à l'autre ou d'un lot à l'autre. La validation de la production demeure donc essentielle.

Étude de cas de production n° 1 : Erreur de patron plat pour boîtier en acier inoxydable

Un fabricant de boîtiers électriques en acier inoxydable a constaté des erreurs dimensionnelles répétées après le pliage.

Les angles de pliage étaient presque corrects, mais les dimensions finales du boîtier ne correspondaient pas aux exigences d'assemblage. Les opérateurs ont ajusté l'angle de pliage à plusieurs reprises, mais le problème persistait.

Après investigation, l'équipe d'ingénierie a constaté que le patron CAO utilisait un facteur K par défaut initialement adapté à l'acier doux. Or, l'acier inoxydable a présenté un comportement différent en termes de retour élastique et de rayon de courbure.

La mesure corrective a consisté à créer une table de pliage spécifique à l'acier inoxydable, basée sur des essais de production réels. L'équipe a mesuré les pièces formées, mis à jour les valeurs de déduction de pliage et documenté les conditions d'outillage recommandées.

La leçon est claire : les données de patron à plat spécifiques au matériau sont essentielles pour la fabrication de tôles de précision.

Étude de cas de production n° 2 : Hypothèse erronée concernant le rayon intérieur

Un atelier a fabriqué un lot de supports par cintrage à l'air. Le modèle CAO prévoyait un petit rayon intérieur, mais la production réelle a utilisé une ouverture en V plus grande.

Les pièces finies présentaient des angles corrects, mais les dimensions de la bride différaient légèrement du plan. Le problème s'est aggravé lors de l'assemblage, car les trous de fixation des supports n'étaient plus alignés.

La cause première était l'inadéquation entre les hypothèses de rayon du logiciel de conception assistée par ordinateur et l'outillage réel.

La solution a consisté à mettre à jour le calcul du patron à plat en utilisant le rayon intérieur réel formé à partir de l'ouverture de matrice en V sélectionnée. L'équipe d'ingénierie a également ajouté une note au dessin précisant l'ouverture de matrice recommandée pour la production future.

La leçon à retenir : la précision des patrons à plat dépend de l’outillage réel, et pas seulement de la géométrie CAO.

Étude de cas de production n° 3 : Angle correct, dimension erronée

Une entreprise de fabrication a produit une pièce de tôle à pliages multiples. L'opérateur a correctement ajusté les angles de pliage conformément au plan. Cependant, la longueur totale finale restait incorrecte.

L'équipe a d'abord soupçonné une erreur de butée arrière, mais l'inspection a montré que la butée arrière était précise.

Le véritable problème résidait dans l'accumulation d'erreurs de patron à plat sur plusieurs plis. Chaque pli présentait un léger écart de déduction. Un seul pli était acceptable, mais l'accumulation des erreurs sur l'ensemble de la pièce a entraîné un défaut de dimensionnement final.

L'action corrective consistait à valider les valeurs de déduction de pliage au moyen d'un coupon d'essai et à mettre à jour le tableau de pliage.

La leçon à retenir : les pièces à pliages multiples nécessitent des données validées sur les tolérances et les déductions de pliage, car de petites erreurs peuvent s’accumuler.

Comment améliorer la précision des patrons à plat

Vérifier le matériau réel

Ne vous fiez pas uniquement aux appellations nominales des matériaux. Vérifiez, si possible, la nuance, l'épaisseur et le fournisseur.

Mesurer le rayon intérieur réel

Le rayon intérieur utilisé dans le logiciel de CAO doit correspondre au rayon produit par l'outillage et la méthode de pliage sélectionnés.

Standardiser la sélection d'ouverture de la matrice en V

Si les opérateurs utilisent des ouvertures en V différentes pour une même pièce, les résultats du patron à plat peuvent varier.

Valider le facteur K avec des données de production

Utilisez les valeurs CAO comme point de départ, puis ajustez-les en fonction des résultats de production mesurés.

Élaborer des tableaux de déduction de courbure

Pour les matériaux et les épaisseurs courants, les tables de déduction de pliage validées permettent de réduire les essais et erreurs répétés.

Utilisez les coupons de test

Avant les grandes séries de production, les éprouvettes peuvent aider à confirmer la tolérance de pliage, la déduction de pliage, le rayon intérieur et retour élastique comportement.

Enregistrement des configurations réussies

Une fois la pièce produite avec succès, consignez le matériau, l'outillage, l'ouverture en V, le rayon, le facteur K, la déduction de pliage et le résultat de l'inspection.

Connecter l'ingénierie et la production

Les ingénieurs CAO et les opérateurs de presses plieuses doivent partager les mêmes hypothèses. Le dessin, le programme, l'outillage et la configuration de la machine doivent être cohérents.

Liste de contrôle pratique pour la précision des patrons à plat

· Qualité du matériau confirmée

· Épaisseur du matériau confirmée

· Angle de courbure confirmé

· Rayon intérieur vérifié

· Ouverture de la matrice en V sélectionnée

· Rayon de poinçonnage vérifié

· Méthode de pliage confirmée

· Facteur K examiné

· Calcul de la marge de pliage

· Déduction de courbure validée

· Comportement de retour élastique pris en compte

· Inspection de la première pièce prévue

· Données de production enregistrées après pliage réussi

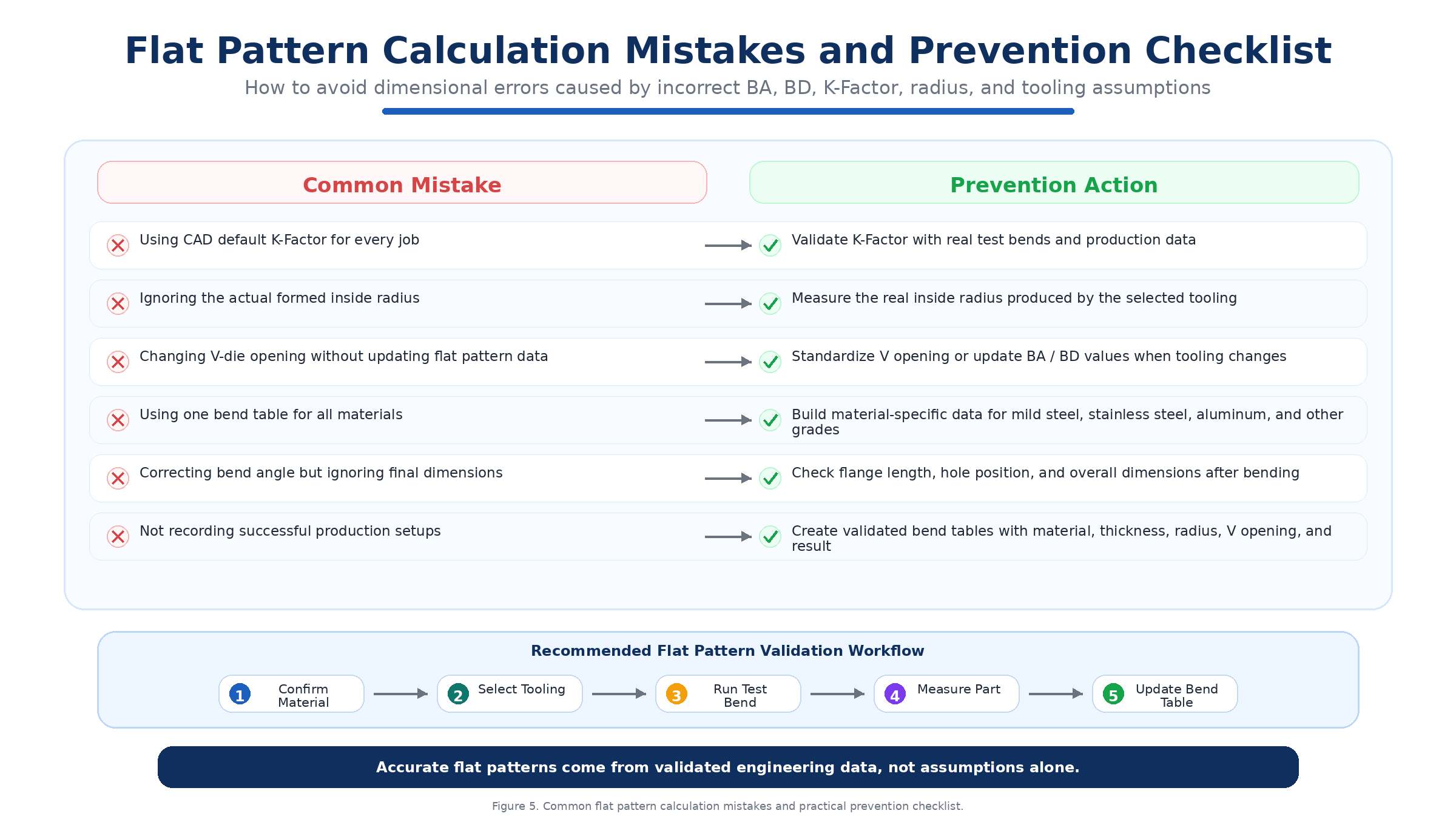

Figure 5. Erreurs courantes de calcul des patrons à plat et liste de contrôle pratique pour les prévenir.

Explorez les outils de tôlerie connexes

Pour aider les fabricants à améliorer le calcul des patrons à plat et la précision du pliage sur presse plieuse, le ZYCO Engineering Hub fournit des outils pratiques et des guides d'ingénierie.

· Calculateur de tolérance de pliage

· Guide du facteur K

· Guide de déduction des défauts de pliage

· Guide du rayon intérieur

· Outil de sélection de matrice en V

· Guide d'ouverture V

· Base de données de matériaux

· Base de données Springback

· Calculateur de presse plieuse

· Guide de pliage à l'air

· Guide de sélection des outils

FAQ

Quelle est la différence entre la tolérance de pliage et la déduction de pliage ?

La tolérance de pliage correspond à la longueur développée du matériau au niveau du pli. La déduction de pliage est la valeur soustraite des dimensions extérieures pour calculer la longueur du patron à plat.

Qu'est-ce que le facteur K en pliage de tôle ?

Le facteur K est le rapport qui décrit la position de l'axe neutre à l'intérieur de l'épaisseur du matériau. Il influe sur la tolérance de pliage et la longueur du patron à plat.

Pourquoi mon patron à plat est-il incorrect même si l'angle de pliage est correct ?

L'angle de pliage peut être correct, mais le patron à plat peut tout de même être erroné si les hypothèses relatives à la tolérance de pliage, à la déduction de pliage, au rayon intérieur ou au facteur K sont incorrectes.

L'ouverture de la puce en V a-t-elle une incidence sur le calcul du motif plat ?

Oui. L'ouverture en V de la matrice influe sur le rayon intérieur, le retour élastique, la force de frappe et la longueur du patron plat, notamment dans la maîtrise de l'air.

Puis-je utiliser le même facteur K pour tous les matériaux ?

Non. Différents matériaux et méthodes de pliage peuvent nécessiter différentes valeurs de facteur K. Une validation en production est recommandée.

Pourquoi les valeurs par défaut du facteur K des logiciels de CAO sont-elles parfois erronées ?

Les paramètres par défaut de la CAO peuvent ne pas correspondre aux propriétés réelles des matériaux, à l'outillage, à la méthode de pliage ou aux conditions de configuration de la presse plieuse.

Comment améliorer la précision des patrons à plat ?

Mesurer les pièces formées, valider le rayon intérieur, standardiser l'outillage, établir des tableaux de déduction de pliage, utiliser des éprouvettes et enregistrer les données de production réussies.

La déduction pour pliage est-elle préférable à la tolérance pour pliage ?

Aucune des deux n'est systématiquement meilleure. Ce sont des méthodes de calcul différentes. La tolérance de pliage est souvent utilisée pour calculer la longueur développée, tandis que la déduction de pliage est couramment employée à partir des dimensions extérieures.

Conclusion

Les patrons précis de tôlerie ne sont pas créés uniquement par un logiciel de CAO. Ils sont créés en combinant des calculs d'ingénierie et les conditions réelles de production d'une presse plieuse.

Les notions de tolérance de pliage, de déduction de pliage et de facteur K sont essentielles au calcul de la longueur d'un patron à plat, mais leur compréhension doit être parfaite. La tolérance de pliage correspond à la longueur de pliage obtenue. La déduction de pliage convertit les dimensions extérieures en longueur à plat. Le facteur K définit la position de l'axe neutre et influe sur la tolérance de pliage.

En production réelle, ces valeurs sont affectées par l'épaisseur du matériau, le rayon intérieur, l'ouverture de la matrice en V, la méthode de pliage, la géométrie de l'outillage, le retour élastique et le réglage de la machine.

Les fabricants qui se fient uniquement aux valeurs CAO par défaut sont souvent confrontés à des erreurs dimensionnelles récurrentes. Ceux qui valident les données de pliage, standardisent l'outillage, enregistrent les résultats de production et mettent en place des tables de pliage internes obtiennent une meilleure précision et des résultats de fabrication plus homogènes.

Le système de calcul de patrons à plat le plus fiable ne repose pas uniquement sur la théorie. Il s'appuie sur des principes d'ingénierie, la validation en production et l'amélioration continue des données.
