Guide pratique d'ingénierie pour réduire les rebuts, améliorer la régularité et obtenir des résultats reproductibles en fabrication de tôlerie.

Résumé exécutif

Dans la fabrication moderne de tôlerie, la précision du pliage est devenue un indicateur direct de compétitivité. Les clients exigent des tolérances plus strictes, des délais de livraison plus courts et une qualité constante d'un lot à l'autre. Un écart de seulement 1 mm sur la dimension d'une bride peut engendrer des problèmes d'assemblage ; une erreur d'angle de pliage de seulement 2 degrés peut nécessiter des retouches, un ajustement de la soudure, voire le remplacement complet de la pièce. Lorsque ces problèmes se répètent au fil des productions, le coût dépasse largement la valeur des matériaux mis au rebut.

De nombreux fabricants partent du principe qu'une presse plieuse CNC moderne garantit automatiquement la précision des pièces. L'expérience de production réelle révèle une tout autre réalité. Certains ateliers obtiennent une excellente répétabilité avec un équipement standard, tandis que d'autres peinent à obtenir des résultats constants, même après avoir investi dans des machines haut de gamme. La différence ne réside généralement pas dans la machine seule, mais dans le système de production qui la sous-tend.

Ce livre blanc explique les dix causes les plus courantes d'erreurs de pliage sur presse plieuse et propose des méthodes d'ingénierie pratiques pour améliorer la régularité, réduire les rebuts et obtenir des résultats de fabrication de tôles reproductibles.

Le véritable coût des imprécisions de pliage

La plupart des fabricants sous-estiment le coût réel des erreurs de pliage. Lorsqu'une pièce est refusée lors du contrôle qualité, le premier réflexe est souvent de calculer la valeur du matériau mis au rebut. En réalité, le coût du matériau ne représente généralement qu'une petite partie du problème.

Une simple erreur de pliage peut déclencher une réaction en chaîne à travers le soudage, l'assemblage, le contrôle qualité, la livraison et la communication avec le client. C'est pourquoi les entreprises de fabrication de premier plan s'attachent non seulement à corriger les erreurs de pliage, mais aussi à les prévenir.

Pourquoi les bonnes machines produisent-elles encore de mauvaises pièces ?

L'une des idées fausses les plus répandues dans le domaine de la fabrication de tôles est que la précision du pliage dépend principalement de la machine. En réalité, une presse plieuse n'est qu'un élément d'un système de production plus vaste. Quatre systèmes principaux déterminent la précision finale du pliage : la machine, l'outillage, le matériau et le processus.

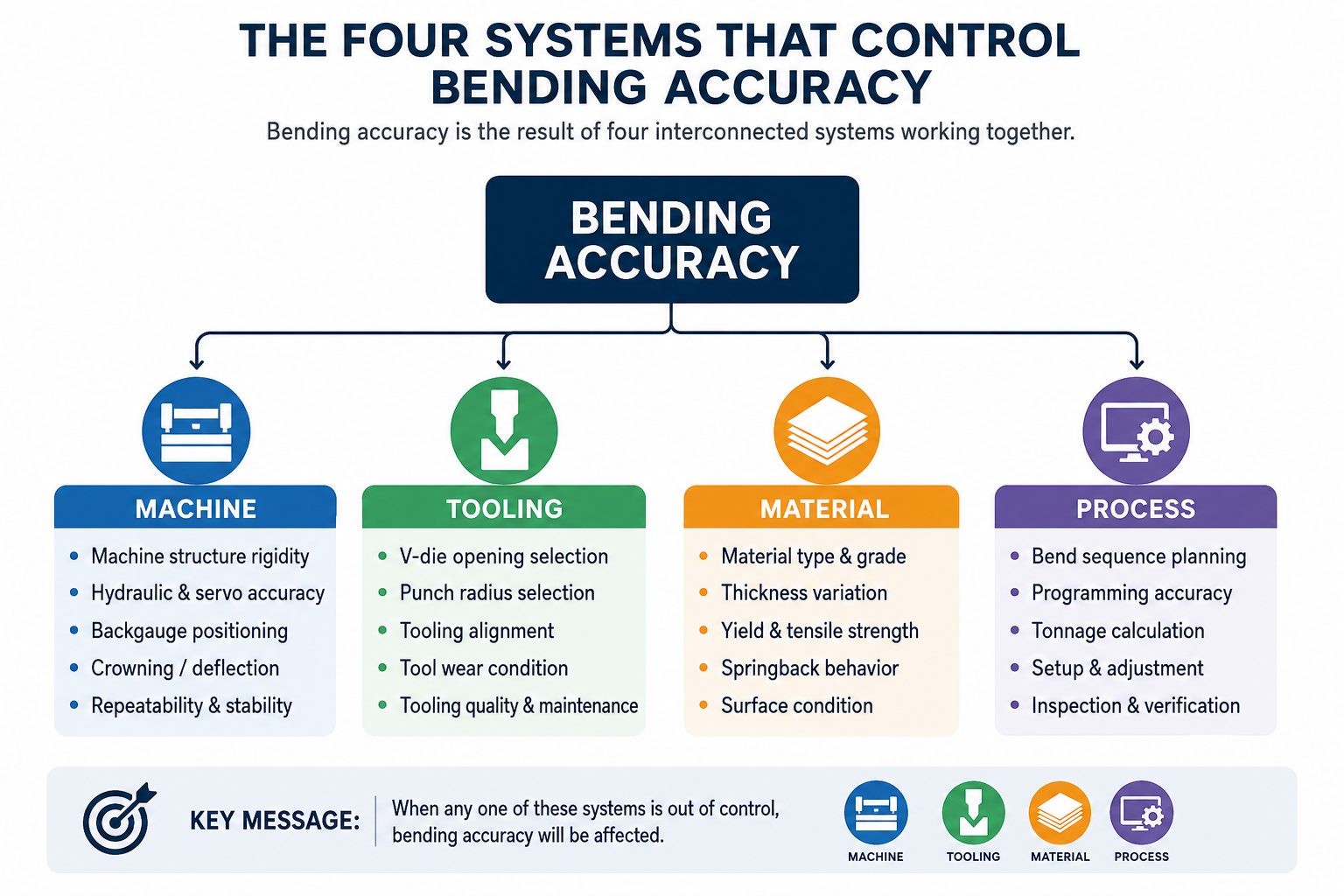

Figure 1. Les quatre systèmes qui contrôlent la précision du pliage : machine, outillage, matériau et processus.

Cause n° 1 : Mauvaise sélection de l’ouverture de la matrice en V

Le choix de l'ouverture de la matrice en V est une décision cruciale du processus de pliage. Cette ouverture influe directement sur la force de pliage, le rayon intérieur, le retour élastique, la qualité de surface et la régularité des angles.

Une ouverture de matrice trop petite augmente la force d'usinage nécessaire et accélère l'usure de l'outillage. Elle peut également engendrer un marquage excessif de la surface et un rayon intérieur plus faible que prévu. À l'inverse, une ouverture de matrice trop grande peut produire un rayon intérieur plus important, un retour élastique accru et un contrôle angulaire instable si elle n'est pas adaptée au matériau et aux spécifications de la pièce.

Exemple de production

Un atelier de fabrication d'acier doux de 3 mm d'épaisseur, travaillant au pliage, a opté pour une matrice à ouverture V16 car elle était déjà installée sur la machine. Une étude technique ultérieure a démontré qu'une ouverture V24 était plus appropriée. L'utilisation de la matrice plus petite a entraîné des besoins en tonnage plus élevés, une usure accrue de l'outillage, des marques de surface et des irrégularités angulaires. Le passage à la matrice à ouverture adéquate a permis une amélioration immédiate de la stabilité de la production.

Ces valeurs sont des indications, et non des règles absolues. Le choix final doit tenir compte du type de matériau, du rayon intérieur requis, de la longueur de pliage, des exigences de surface et de la capacité disponible de la presse plieuse.

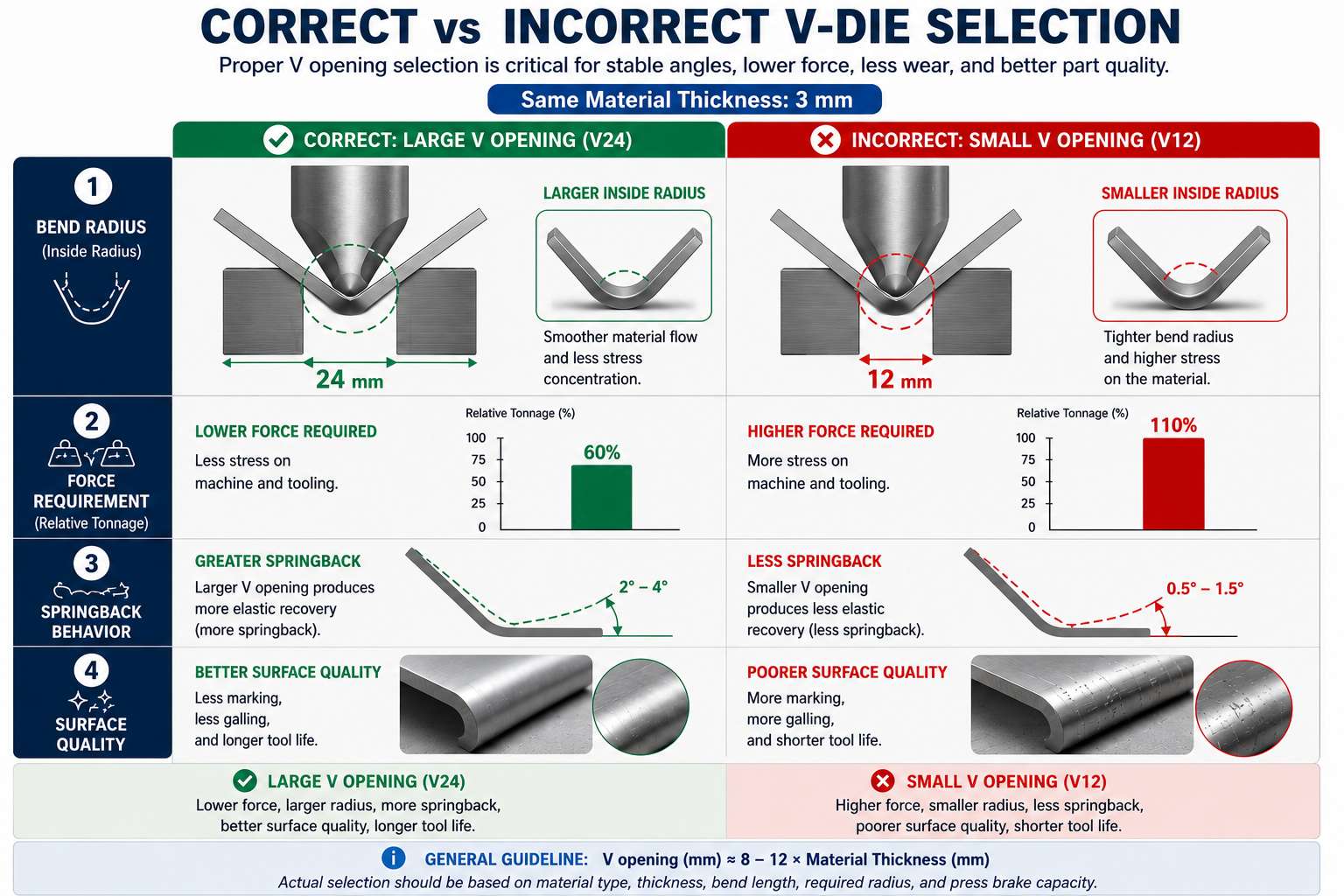

Figure 2. Sélection correcte vs. incorrecte de la matrice en V pour une même épaisseur de matériau de 3 mm.

Cause n° 2 : Négliger les variations de matériaux

Toutes les tôles ne se comportent pas de la même manière. Même des matériaux d'épaisseur nominale identique peuvent donner des résultats de pliage différents en raison de variations de limite d'élasticité, de résistance à la traction, de méthode de fabrication, de fournisseur et de lot de matériau.

Par exemple, l'acier inoxydable 304 présente généralement un retour élastique supérieur à celui de l'acier doux. L'aluminium nécessite souvent des hypothèses de rayon et des valeurs de compensation différentes. Les aciers à haute résistance requièrent fréquemment une force de pliage nettement plus élevée. Les fabricants qui traitent tous les matériaux de manière identique obtiennent souvent des résultats de production imprévisibles.

Les fabricants les plus performants conservent des données de référence sur les matériaux basées sur leur expérience de production réelle plutôt que de se fier uniquement à des hypothèses par défaut.

Cause n° 3 : Compensation de retour élastique incorrecte

Le retour élastique demeure l'une des causes les plus fréquentes d'imprécisions de pliage. Après le retrait du poinçon, le matériau reprend sa forme initiale de manière élastique. Si la compensation est insuffisante, l'angle final est supérieur à celui prévu.

Exemple de production

Un fabricant est passé de l'acier doux à l'acier inoxydable 304 tout en conservant les mêmes paramètres de pliage. Il en résultait une erreur angulaire constante d'environ 3 degrés. Après la mise à jour des valeurs de compensation du retour élastique pour le nouveau matériau, le problème a disparu. Ce simple ajustement a permis d'éviter des retouches et des problèmes de qualité.

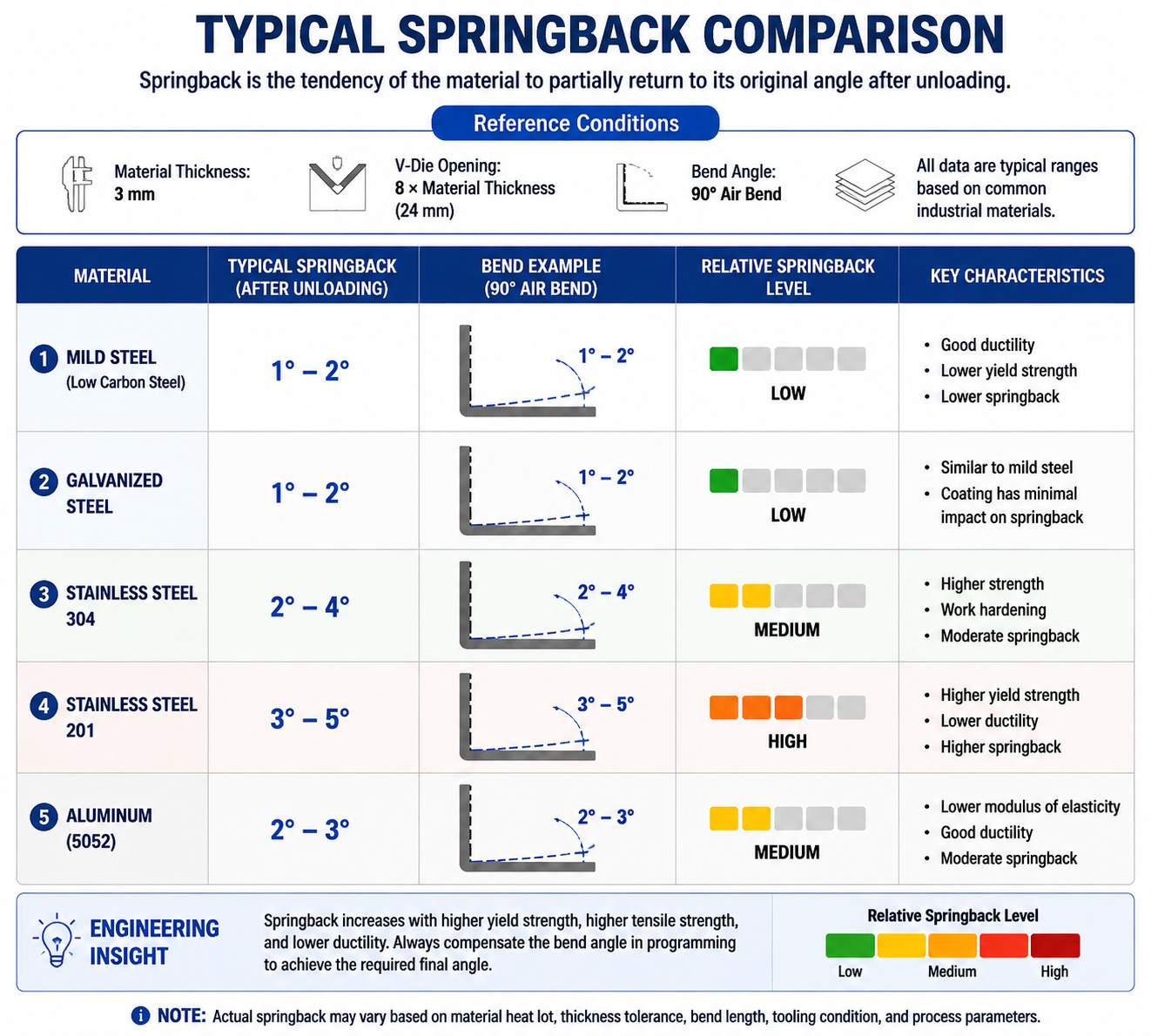

Figure 3. Comparaison typique du retour élastique en pliage à l'air pour les matériaux de tôle courants.

Cause n° 4 : Outillage usé ou endommagé

L'usure des outils se développe souvent progressivement, ce qui la rend difficile à détecter jusqu'à l'apparition de problèmes de qualité. Parmi les problèmes d'outillage courants, on peut citer les pointes de poinçon arrondies, les épaulements de matrice usés, les dommages de surface, les outils ébréchés et les défauts d'alignement.

Même de légères modifications géométriques peuvent avoir un impact significatif sur la régularité des angles et la formation des rayons. Les entreprises de fabrication de pointe mettent en place des programmes d'inspection préventive plutôt que d'attendre l'apparition de défauts visibles. La maintenance des outillages est souvent l'une des méthodes les plus économiques pour améliorer la qualité du pliage.

Cause n° 5 : Déformation de la machine et mauvais bombage

Les bâtis des presses plieuses sont extrêmement rigides, mais pas parfaitement. Sous charge, le bâti et la table se déforment élastiquement. Sans compensation de bombage, le centre d'une pièce longue peut présenter un angle de pliage plus important que les extrémités, car la machine fléchit vers le bas en son centre et le rapport de pliage varie le long de la ligne de pliage.

Exemple de production

Une équipe de production, travaillant sur une presse plieuse de 250 tonnes pour plier une pièce de 4 000 mm de long, a constaté que les extrémités étaient proches de l'angle cible de 90 degrés, tandis que le centre présentait un angle nettement supérieur. La pièce semblait acceptable au premier abord, mais un examen attentif le long de la ligne de pliage a révélé cette variation.

Les systèmes de bombage modernes compensent cette déformation et améliorent considérablement la régularité des angles. Pour les pièces longues et les applications à forte charge, un bombage correct est essentiel.

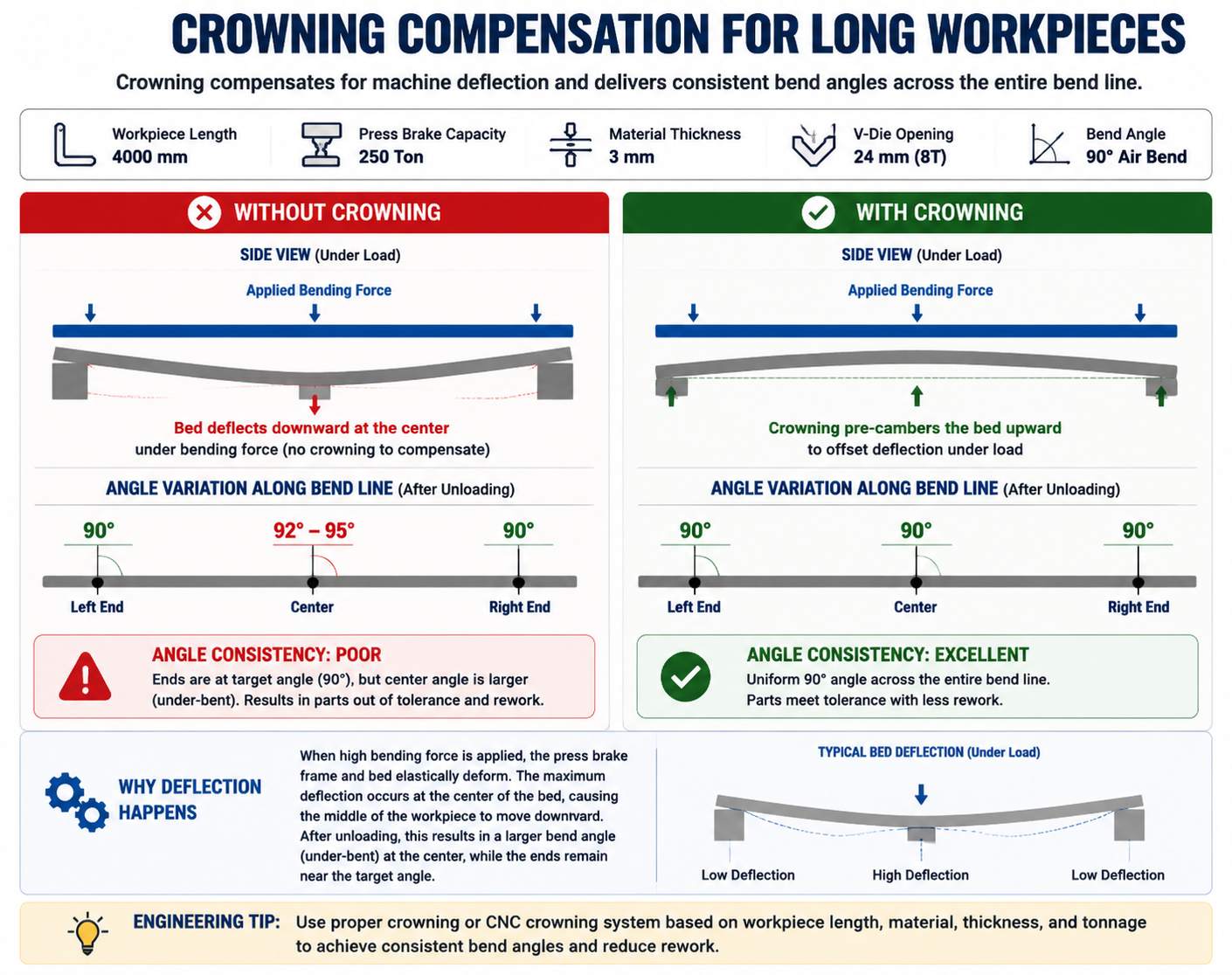

Figure 4. La compensation du bombage permet de maintenir des angles constants sur les longues pièces.

Cause n° 6 : Erreurs de positionnement de la butée arrière

La précision de la butée arrière influe directement sur les dimensions de la bride. Même avec des angles de pliage corrects, un positionnement imprécis peut rendre les pièces inutilisables. Les causes fréquentes incluent les erreurs de calibration des servomoteurs, l'usure mécanique, les composants desserrés, les dommages dus aux chocs et un entretien insuffisant.

Une erreur de positionnement de quelques fractions de millimètre seulement peut engendrer des variations dimensionnelles importantes dans les produits finis. L'étalonnage régulier et la vérification du premier article demeurent des pratiques de contrôle qualité essentielles.

Cause n° 7 : Mauvaise planification de la séquence de virage

De nombreux problèmes de pliage apparaissent bien avant le premier pli. Un mauvais enchaînement des pliages peut engendrer des interférences entre les pièces, des collisions d'outils, des difficultés de positionnement et des erreurs dimensionnelles cumulatives.

Exemple de production

Un opérateur cintre plusieurs brides courtes avant de former la bride principale longue sur un boîtier complexe. Ces premiers pliages gênent le positionnement lors des opérations suivantes, augmentant ainsi les variations dimensionnelles et le temps de réglage. Une séquence modifiée élimine ces interférences et améliore la précision et la productivité.

Cause n° 8 : Sélection incorrecte de la force de flexion ou du tonnage

Un pliage stable exige des calculs de force précis. Un tonnage insuffisant peut empêcher une mise en forme correcte du matériau. Un tonnage excessif augmente les contraintes sur l'outillage et les composants de la machine et peut réduire la durée de vie de l'outillage.

Des calculs précis doivent prendre en compte le type et l'épaisseur du matériau, la longueur de pliage, l'ouverture en V et la méthode de pliage. Nombre d'opérateurs tentent de résoudre les problèmes de qualité en augmentant simplement la force. Si cette méthode peut sembler efficace à court terme, elle engendre souvent de nouveaux problèmes liés à l'usure des outils et aux contraintes sur la machine. Des calculs de tonnage basés sur des principes d'ingénierie offrent une solution plus fiable.

Cause n° 9 : Erreurs de tolérance de flexion et de facteur K

La mise au point des patrons à plat repose sur des calculs précis des tolérances de pliage. Des hypothèses erronées entraînent fréquemment des dimensions globales incorrectes, des interférences lors de l'assemblage, des difficultés de soudage et des réglages répétés.

Les variables clés comprennent l'épaisseur du matériau, le rayon intérieur, le facteur K et la méthode de pliage. Les valeurs de tolérance de pliage les plus fiables sont issues de mesures de production réelles plutôt que de valeurs CAO par défaut. Les fabricants qui valident en continu leurs données de pliage obtiennent une meilleure cohérence dimensionnelle.

Cause n° 10 : Absence de procédures standardisées

Parmi les dix causes abordées dans ce guide, le manque de standardisation est souvent la plus dommageable. De nombreux ateliers de fabrication dépendent fortement de l'expérience individuelle des opérateurs. Par conséquent, une équipe peut produire des pièces acceptables tandis qu'une autre peut obtenir des résultats incohérents en utilisant la même machine, le même matériau et le même outillage.

Les fabricants de renommée mondiale réduisent cette variabilité grâce à des procédures documentées qui définissent les règles de sélection des outils, les paramètres spécifiques aux matériaux, les valeurs de compensation du retour élastique, les procédures de réglage, les exigences d'inspection et les points de contrôle qualité. La standardisation transforme la qualité du pliage, qui dépend alors de l'opérateur, en une qualité qui dépend du processus.

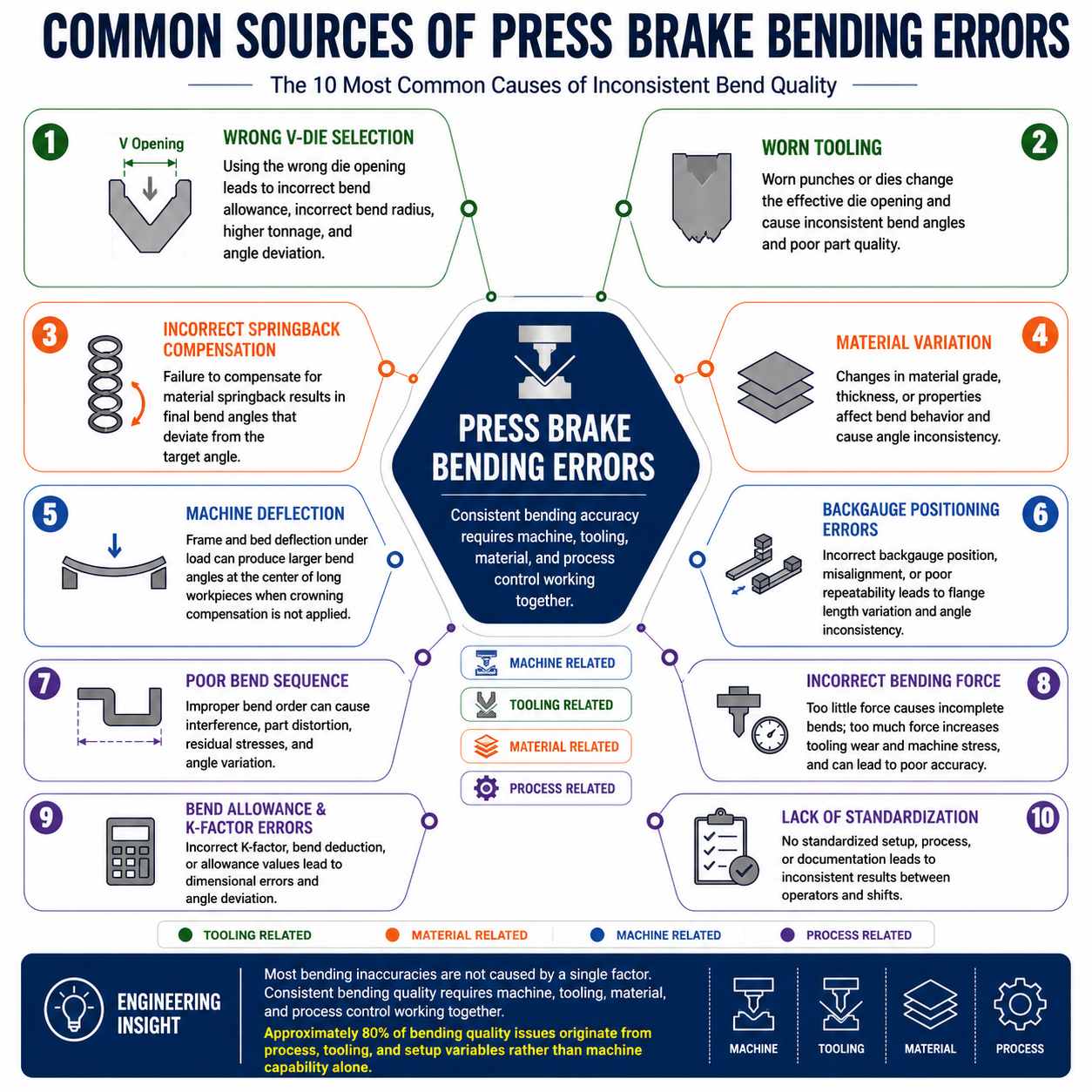

Figure 5. Sources courantes d'erreurs de pliage sur presse plieuse en fonction des variables d'outillage, de matériau, de machine et de processus.

Comment les principaux fabricants parviennent à une précision reproductible

Les entreprises reconnues pour la constance de la qualité de leurs opérations de pliage ont rarement recours à la méthode par essais et erreurs. Elles privilégient plutôt la mise en place de systèmes qui réduisent la variabilité et améliorent la répétabilité au fil du temps.

· Bases de données de matériaux

· Bases de données Springback

· Sélection d'outillage standardisé

· Inspections de première pièce

· programmes de maintenance préventive

· calendriers d'étalonnage de la butée arrière

· Documentation des processus

· systèmes de formation des opérateurs

Ces pratiques deviennent un avantage concurrentiel car elles permettent de reproduire les connaissances éprouvées en matière de configuration auprès de différents opérateurs, équipes et lots de production.

Point de vue de l'ingénierie : Pourquoi les problèmes de précision réapparaissent-ils souvent après des solutions temporaires ?

L'une des situations les plus frustrantes en tôlerie est celle où un problème de pliage semble résolu, pour réapparaître quelques jours ou semaines plus tard. Un opérateur ajuste l'angle, la production s'améliore et le problème disparaît temporairement. Puis il revient.

Ce cycle se produit car de nombreux ateliers de fabrication corrigent les symptômes plutôt que les causes profondes. Un atelier peut constater des angles de pliage incohérents et réagir en modifiant la profondeur de pliage. L'angle semble alors correct, mais la cause réelle peut être une variation du matériau, l'usure de l'outil, les réglages de bombage ou la compensation du retour élastique. Comme la cause profonde n'a jamais été traitée, le problème finit par réapparaître.

Conception d'un système de contrôle de la précision de pliage

Les principaux fabricants ne maîtrisent pas la précision du pliage uniquement grâce à l'expérience. Ils mettent en place un système de contrôle du processus de pliage. Un système de contrôle efficace de la précision du pliage comprend généralement cinq niveaux.

Études de cas de production

Étude de cas n° 1 : Fabrication de boîtiers en acier inoxydable

Un fabricant d'armoires électriques a constaté des variations angulaires récurrentes lors du passage de l'acier doux à l'acier inoxydable. Sa première réaction a été d'augmenter la profondeur de pliage et de modifier les paramètres de la machine. Les résultats se sont améliorés temporairement, mais l'irrégularité a persisté.

L'analyse des causes profondes a révélé que les valeurs de retour élastique utilisées étaient conçues pour l'acier doux et non pour l'acier inoxydable. La mesure corrective a consisté à créer un tableau de référence de retour élastique pour l'acier inoxydable et à établir des valeurs de compensation spécifiques au matériau. Il en a résulté une réduction de la variation angulaire, un réglage plus rapide et un taux de rebut inférieur.

Étude de cas n° 2 : Variation de l’angle d’une pièce longue

Une entreprise de fabrication de panneaux structuraux a signalé que l'angle central était hors tolérance, tandis que les extrémités étaient proches de la valeur cible. Les opérateurs ont d'abord soupçonné une usure des outils. L'enquête a révélé une compensation de bombage insuffisante. Après un réglage correct du bombage, la régularité des angles s'est améliorée sur toute la longueur de la pièce.

Étude de cas n° 3 : Résultats incohérents entre les opérateurs

Une usine de fabrication a constaté que l'équipe A produisait des pièces uniformes, tandis que l'équipe B nécessitait fréquemment des retouches. L'équipement, les matériaux et l'outillage étaient identiques. La cause principale résidait dans l'absence de procédures de réglage standardisées. Chaque opérateur utilisait des valeurs de compensation, des méthodes de réglage et des techniques d'inspection différentes. Après la mise en place de normes de pliage documentées, la régularité de la production s'est nettement améliorée.

Mythes courants concernant la précision du pliage

Feuille de route recommandée pour l'amélioration de la précision

Pour les ateliers de fabrication souhaitant des améliorations immédiates, la séquence suivante offre généralement un retour sur investissement élevé. La plupart des fabricants peuvent ainsi obtenir des améliorations mesurables sans investir dans de nouveaux équipements.

Liste de contrôle pratique de la précision du pliage

Avant le début de la production, veuillez vérifier les points suivants :

Cette simple liste de contrôle permet d'éliminer de nombreux problèmes de production courants avant même qu'ils ne surviennent.

Guide des ressources du pôle d'ingénierie

Pour aider les fabricants à améliorer la précision du pliage, le ZYCO Engineering Hub fournit des ressources d'ingénierie pratiques qui complètent les sujets abordés dans ce guide.

Ensemble, ces ressources constituent un cadre pratique pour réduire les erreurs de pliage et améliorer la régularité de la fabrication.

Conclusion

Améliorer la précision du pliage sur presse plieuse nécessite bien plus que l'achat d'un meilleur équipement. Les fabricants qui contrôlent systématiquement les variables liées aux machines, à l'outillage, aux matériaux et aux processus obtiennent de manière constante une meilleure qualité, des taux de rebut plus faibles et une rentabilité plus élevée.Cela nécessite une approche d'ingénierie systématique qui combine une sélection appropriée des outils, des données de matériaux vérifiées, un contrôle du retour élastique, la maintenance des machines, des calculs précis de tonnage, la validation de la tolérance de pliage, le réglage du bombage, l'étalonnage de la butée arrière et la normalisation du processus.

Les fabricants les plus performants savent que la précision du pliage est le fruit d'un système de production global et non d'un simple réglage de machine. En maîtrisant les dix facteurs présentés dans ce guide, ils peuvent réduire les rebuts, améliorer la régularité de leur production, accroître leur productivité et proposer des produits de qualité supérieure à leurs clients du monde entier.

Alors que les tolérances de fabrication continuent de se resserrer et que les attentes des clients ne cessent d'augmenter, les pratiques de pliage guidées par l'ingénierie resteront l'un des fondements les plus importants d'une fabrication de tôles réussie.

Apprendre encore plus

Explorez le centre d'ingénierie ZYCO :

calculateur.zycomachine.com/outils-d'ingénierie

FAQ Schéma Contenu

Pourquoi mon angle de pliage est-il incohérent ?

Les angles de pliage incohérents sont généralement causés par des variations de matériau, des différences de retour élastique, l'usure de l'outillage, des problèmes de bombage, des erreurs de positionnement de la butée arrière ou des procédures de réglage incohérentes.

Comment l'ouverture de la matrice en V affecte-t-elle la précision du pliage ?

L'ouverture en V influe sur les forces requises, le rayon intérieur, le retour élastique, la qualité de surface et la régularité des angles. Un mauvais choix d'ouverture conduit souvent à des résultats instables.

Le type de matériau influe-t-il sur le retour élastique ?

Oui. Différents matériaux produisent différentes valeurs de retour élastique. L'acier inoxydable a généralement un retour élastique plus important que l'acier doux, tandis que l'aluminium nécessite souvent des hypothèses de rayon et de compensation différentes.

Qu'est-ce qui provoque des angles de pliage différents sur une longue pièce à usiner ?

La déformation de la machine et une compensation de bombage insuffisante sont des causes fréquentes de variation d'angle sur les pièces longues.

À quelle fréquence faut-il inspecter l'outillage des presses plieuses ?

La fréquence des inspections dépend du volume de production et du type de matériau, mais l'outillage doit être contrôlé régulièrement afin de prévenir les problèmes de précision liés à l'usure.

Une meilleure presse plieuse peut-elle résoudre tous les problèmes de précision ?

Non. La précision du pliage dépend de la combinaison de la machine, de l'outillage, du matériau et du contrôle du processus.

Quel est le moyen le plus rapide d'améliorer la régularité du pliage ?

La standardisation des procédures de réglage, la sélection des matrices en V, la compensation du retour élastique et le contrôle de la première pièce permettent généralement d'obtenir les améliorations les plus rapides.

Pourquoi différents opérateurs obtiennent-ils des résultats différents ?

Dans la plupart des cas, ce sont les procédures incohérentes plutôt que les capacités de la machine qui provoquent des variations entre les opérateurs.
