Guide pratique d'ingénierie pour les fabricants de tôles, les opérateurs de presses plieuses et les ingénieurs de fabrication

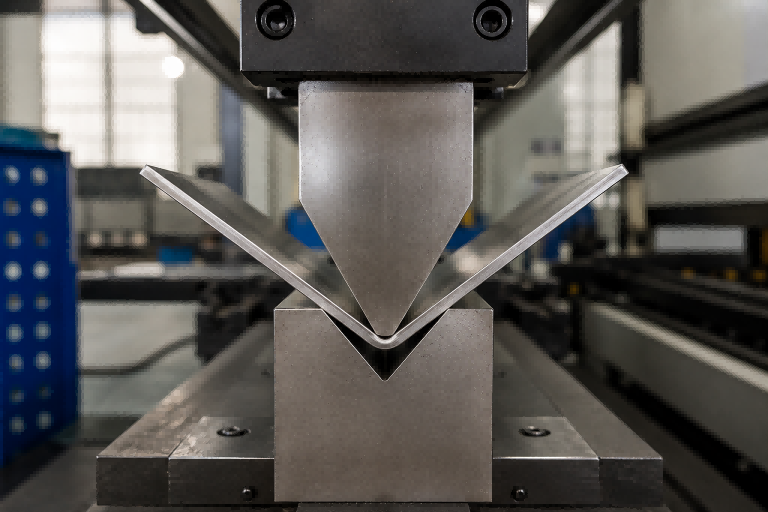

 Figure 1. Exemple de pliage à l'air de l'acier inoxydable avec alignement du poinçon, de la tôle et de la matrice en V.

Introduction

Choisir l'ouverture de matrice en V adéquate est une décision cruciale en pliage sur presse plieuse. Nombre d'opérateurs partent de la règle classique selon laquelle l'ouverture en V doit être environ huit fois supérieure à l'épaisseur du matériau. Cette règle est utile, mais ne constitue qu'un point de départ. En production, l'ouverture de matrice optimale dépend également de la nuance du matériau, du rayon intérieur requis, du comportement au retour élastique, de la qualité de surface, de la longueur de pliage, de la force de la machine et de l'état de l'outillage.

Une presse plieuse peut être moderne, puissante et programmée avec précision, mais si l'ouverture de la matrice inférieure n'est pas adaptée au matériau et aux exigences de la pièce, le résultat final risque d'être instable. Parmi les problèmes courants, on note un retour élastique excessif, des angles de pliage irréguliers, des fissures, des marques de matrice visibles, une longueur de plat imprécise et une usure prématurée de l'outillage. Pour la production en grande série de tôlerie, ces problèmes, et non plus seulement techniques, engendrent rapidement des coûts de production importants.

Ce guide explique comment les fabricants professionnels sélectionnent les ouvertures de matrices en V pour la production. Il s'adresse aux tôliers, aux opérateurs de presses plieuses, aux ingénieurs d'outillage et aux responsables de production qui souhaitent améliorer la précision du pliage, réduire les retouches et mettre en place un processus de pliage plus reproductible.

Pourquoi l'ouverture du dé en V est importante

L'ouverture en V de la matrice détermine le support de la tôle lors du pliage à l'air. La tôle entre en contact avec les deux épaulements de la matrice inférieure tandis que le poinçon presse le matériau dans la rainure en V. Comme le matériau ne se plaque pas complètement au fond lors du pliage à l'air, la géométrie de l'ouverture en V influe directement sur le rayon de pliage final et sur le retour élastique après déchargement.

Une ouverture en V plus petite engendre généralement un rayon intérieur plus serré, mais elle augmente également la force de pliage nécessaire. Cela peut accroître la charge sur la presse plieuse, accélérer l'usure de l'outillage et laisser des marques de pression plus marquées sur la surface du matériau. Une ouverture en V plus grande réduit le tonnage requis et peut améliorer le flux de matière, mais elle engendre généralement un rayon intérieur plus grand et peut augmenter le retour élastique.

C’est pourquoi le choix de l’ouverture en V n’est pas une simple habitude de réglage. Il s’agit d’une décision d’ingénierie qui influe sur l’ensemble du processus de pliage. Un choix judicieux permet d’équilibrer le rayon de pliage, le retour élastique, la qualité de surface, la capacité de la machine, la durée de vie de l’outillage et la tolérance de la pièce finale.

La règle traditionnelle de l'épaisseur 8×

La règle la plus courante en pliage pneumatique sur presse plieuse est celle des 8 fois l'épaisseur du matériau. Selon cette règle, l'ouverture en V est approximativement huit fois supérieure à l'épaisseur de la tôle. Par exemple, une tôle de 2 mm est souvent pliée avec une matrice V16, tandis qu'une tôle de 3 mm est souvent pliée avec une matrice V24.

Cette règle est répandue car elle offre un bon compromis pour de nombreuses applications de l'acier doux. Elle permet généralement d'obtenir un rayon intérieur raisonnable, un retour élastique acceptable et des exigences de tonnage maîtrisables. Pour les pièces de fabrication courante telles que les armoires, les capots de machines, les supports et les enceintes industrielles, la règle des 8× constitue souvent un point de départ fiable.

Cependant, la règle des 8 ne doit jamais être considérée comme une règle absolue. Elle ne tient pas automatiquement compte du retour élastique de l'acier inoxydable, de la trempe de l'aluminium, du tonnage des tôles épaisses, des exigences de finition de surface ni des exigences spécifiques de rayon de courbure. Les opérateurs de presses plieuses expérimentés utilisent la règle des 8 comme première référence, puis l'ajustent en fonction des conditions de pliage réelles.

Comment l'ouverture en V influence le rayon de courbure

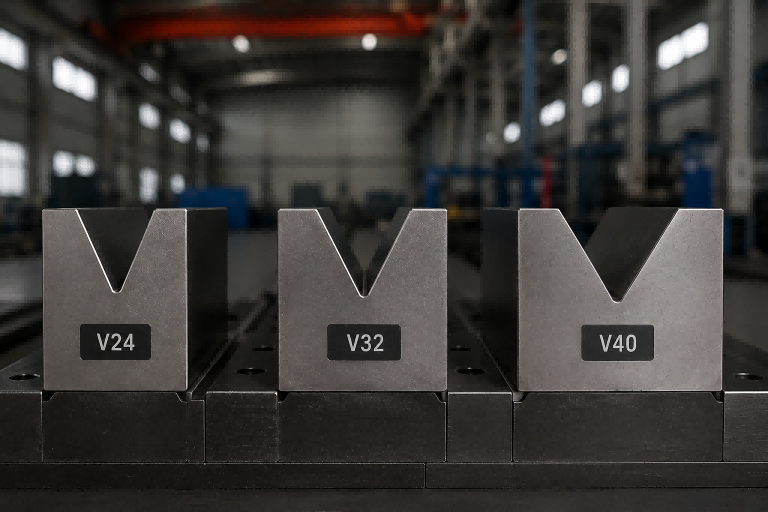

 Figure 2. Comparaison V24, V32 et V40 montrant différentes tailles d'ouverture de matrice inférieure.

Une ouverture en V plus large engendre généralement un rayon de courbure intérieur plus important. Cela s'explique par le fait que le matériau est soutenu sur une plus grande distance et se forme autour d'une zone de déformation plus étendue. À l'inverse, une ouverture en V plus petite crée un rayon de courbure plus faible, car le matériau est contraint dans une zone de formage plus étroite.

Cette relation est essentielle pour le calcul des patrons à plat. La tolérance de pliage, la déduction de pliage et le facteur K dépendent tous du rayon intérieur réel. Si l'atelier passe de la version V24 à la version V32 sans mettre à jour les hypothèses de pliage, la longueur finale du patron et l'ajustement de l'assemblage risquent d'être modifiés.

Pour les pièces simples, une légère différence de rayon peut être négligeable. En revanche, pour les boîtiers de précision, les assemblages soudés ou les composants devant s'emboîter parfaitement avec d'autres pièces, la constance du rayon devient primordiale. L'ouverture en V choisie doit donc correspondre à l'épaisseur du matériau et aux exigences de conception.

Comment l'ouverture en V influence le retour élastique

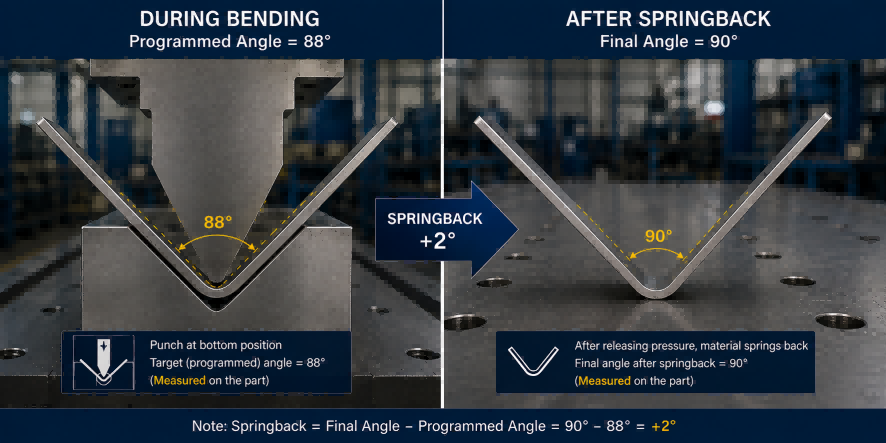

 Figure 3. Principe de compensation du retour élastique : angle de surflexion programmé et angle de relâchement final.

Le retour élastique est la récupération de la forme initiale après la suppression de la force de flexion. Tous les matériaux en tôle présentent un certain degré de retour élastique, mais l'acier inoxydable et les matériaux à haute résistance présentent généralement un retour élastique plus important que l'acier doux.

L'ouverture en V influe sur le retour élastique car elle modifie le rayon de courbure. Des ouvertures en V plus larges créent généralement des rayons plus grands, et des rayons plus grands induisent souvent une meilleure récupération élastique. C'est pourquoi une pièce peut paraître correcte pendant son formage, mais présenter une légère ouverture après le retrait du poinçon.

Lors du pliage pratique de l'acier inoxydable, les opérateurs compensent souvent par un sur-pliage. Par exemple, si l'angle final cible est de 90°, l'angle de pliage programmé peut être légèrement inférieur, comme 88° ou 89°, selon le matériau et l'outillage. Cette compensation doit être basée sur des essais de pliage et l'expérience de production, et non sur des suppositions.

Comment l'ouverture en V affecte le tonnage

Plus l'ouverture en V est petite, plus la force de pliage requise est importante. C'est un facteur essentiel à prendre en compte en production. Choisir une matrice plus petite permet certes d'obtenir un rayon de courbure plus serré, mais cela peut aussi pousser la machine à ses limites. Il en résulte une augmentation des contraintes sur le bâti, le poinçon, la matrice et le système hydraulique.

Une ouverture en V plus large réduit la force de pliage requise. Ceci peut s'avérer utile pour les pliages longs, les matériaux épais et la production en grande série où la durée de vie de l'outillage et la charge machine sont importantes. Cependant, l'utilisation d'une matrice surdimensionnée peut créer un rayon trop important ou augmenter le retour élastique au-delà des limites acceptables.

Lors d'un processus de pliage professionnel, il est impératif de vérifier la force de pliage avant de choisir une ouverture en V plus petite. Le choix de l'outillage et le calcul de la force de pliage doivent être effectués conjointement.

Recommandations spécifiques aux matériaux concernant l'ouverture en V

acier doux

L'acier doux est le matériau le plus prévisible pour le pliage sur presse plieuse. Pour la plupart des applications de pliage à l'air, la règle des 8 est généralement efficace. Une pièce en acier doux de 3 mm commence souvent par V24, tandis qu'une pièce de 4 mm commence souvent par V32. L'acier doux présente généralement un retour élastique modéré, une bonne formabilité et un comportement stable au pliage.

Acier inoxydable

L'acier inoxydable exige une attention particulière car il présente généralement une limite d'élasticité et un retour élastique supérieurs. Dans de nombreux environnements de production, l'acier inoxydable bénéficie d'ouvertures en V dont l'épaisseur est comprise entre 8 et 10 fois celle de l'acier. Par exemple, une pièce en acier inoxydable 304 de 3 mm peut être usinée avec une ouverture en V24 comme point de départ, mais des ouvertures en V30 ou V32 peuvent être envisagées si la pièce requiert un rayon plus grand, une pression de surface plus faible ou une meilleure qualité esthétique.
Le compromis réside dans le retour élastique. Des ouvertures en V plus larges peuvent réduire les contraintes superficielles, mais augmentent le retour élastique. Pour l'acier inoxydable, la décision finale doit trouver un équilibre entre le rayon, le retour élastique, la capacité de charge et l'aspect esthétique.

Aluminium

Le cintrage de l'aluminium dépend fortement de l'alliage et de son état de trempe. L'aluminium tendre tolère souvent des rayons de courbure plus serrés, tandis que les aluminiums plus durs nécessitent des rayons de courbure plus importants pour éviter les fissures. On utilise généralement une ouverture en V d'environ 6 à 10 fois l'épaisseur, selon la pièce et l'état du matériau. Pour les pièces décoratives en aluminium, la protection de surface et le polissage des outils sont également importants.

Plaque épaisse

Le pliage de tôles épaisses nécessite généralement des ouvertures en V plus importantes, souvent de 10 à 12 fois l'épaisseur, voire plus. La principale raison est la force de formage. Un matériau épais génère une force de formage élevée, et une ouverture en V plus large contribue à réduire la charge de la machine et à prolonger la durée de vie de l'outillage. Pour les applications sur tôles épaisses, la capacité de la machine, les caractéristiques de l'outillage et la longueur de pliage doivent être soigneusement vérifiées.

Études de cas pratiques en ingénierie

Boîtier 1 – Boîtier en acier doux de 3 mm

Un atelier de fabrication d'armoires industrielles a utilisé la norme V24 pour de l'acier doux de 3 mm. Il en a résulté un rayon de courbure stable, une capacité de levage maîtrisable et des coudes à 90° réguliers après compensation angulaire normale. C'est un exemple typique où la règle des 8 est efficace.

Boîtier 2 – Panneau en acier inoxydable 304 de 3 mm

L'ouverture V24 a été testée sur de l'acier inoxydable 304 de 3 mm d'épaisseur. Le pliage était acceptable, mais le retour élastique était plus important que sur de l'acier doux. L'opérateur a ajusté l'angle programmé et vérifié la pièce finale à l'aide d'échantillons de pliage avant la production.

Cas 3 – Composant décoratif en acier inoxydable

Un panneau décoratif en acier inoxydable présentait des marques de matrice visibles lorsqu'il était plié avec une ouverture plus petite. Une ouverture en V plus large a réduit la pression locale sur la surface du matériau et amélioré son aspect, bien qu'une compensation supplémentaire du retour élastique ait été nécessaire.

Boîtier 4 – Boîtier électronique en aluminium

Un boîtier en aluminium de 2 mm nécessitait un cintrage net, sans fissures. Le choix de l'outillage s'est basé sur l'état de l'alliage et le rayon de courbure requis, plutôt que sur la seule épaisseur. L'ouverture en V finale présentait un rayon de courbure stable et une qualité esthétique acceptable.

Cas 5 – Pièce structurale en tôle épaisse

Une pièce en acier au carbone de 12 mm a d'abord été testée avec une ouverture de matrice plus petite. La force d'usinage était trop élevée pour une production efficace. L'augmentation de l'ouverture en V a permis de réduire la charge machine et d'améliorer la durée de vie de l'outil, tout en conservant une géométrie de pièce acceptable.

Erreurs courantes de choix d'ouverture en V

· Utiliser la même ouverture en V pour chaque matériau.

· Appliquer la règle des 8× sans vérifier le rayon ni le retour élastique.

· Choisir une matrice plus petite uniquement pour obtenir un pli plus serré, sans vérifier la force de compression.

· Négliger les exigences de qualité de surface pour les pièces décoratives.

· Modification de l'outillage en cours de production sans mise à jour des hypothèses de patronage.

· Omission des essais de pliage avant la production en série.

· Utilisation de matrices usées et hypothèse que le problème ne concerne que le calibrage de la machine.

· Considérer le choix de la puce V comme une habitude de configuration plutôt que comme une décision d'ingénierie.

FAQ

Q : Quel type d'ouverture en V dois-je utiliser pour de l'acier doux de 3 mm ?
A: V24 est un point de départ courant pour la maîtrise de l'air.

Q : La règle des 8× est-elle toujours correcte ?
A : Non. C'est un point de départ pratique, pas une règle universelle.

Q : L'ouverture en V a-t-elle une incidence sur le retour élastique ?
R : Oui. Des ouvertures en V plus grandes créent généralement des rayons plus grands et un retour élastique plus important.

Q : L'ouverture en V a-t-elle une incidence sur le tonnage ?
R : Oui. Les ouvertures en V plus petites nécessitent une force de flexion plus élevée.

Q : Quelle ouverture en V est la meilleure pour l'acier inoxydable ?
A: De nombreux fabricants commencent avec une épaisseur de 8× à 10×, en fonction du retour élastique, du rayon et des exigences de surface.

Q : Peut-on utiliser une seule puce V pour tous les matériaux ?
R : Non. Le type de matériau, son épaisseur et les exigences de production doivent être pris en compte.

Q : Pourquoi mes angles de pliage changent-ils d'un lot de matériau à l'autre ?
A : La limite d'élasticité et la dureté du matériau peuvent varier d'un lot à l'autre, ce qui influe sur le retour élastique.

Q : Dois-je effectuer des essais de pliage ?
R : Oui. Les essais de pliage sont essentiels avant la production en série, notamment pour l'acier inoxydable et les pièces de précision.

Ressources d'ingénierie recommandées

À propos de ZYCO

ZYCO fournit des presses plieuses, des solutions de fabrication de tôlerie et des ressources d'ingénierie aux fabricants du monde entier. Le ZYCO Engineering Hub est conçu pour aider les fabricants à comprendre les principes pratiques du pliage, à améliorer la précision de leur production et à optimiser leurs choix d'outillage grâce à une expérience concrète de fabrication.

Conclusion

L'ouverture optimale de la matrice en V ne dépend pas uniquement de l'épaisseur du matériau. Celle-ci constitue le point de départ, mais le comportement du matériau, son retour élastique, le rayon de courbure, la force appliquée, la qualité de surface et les objectifs de production déterminent le choix final le plus approprié. Les fabricants qui comprennent ces interactions peuvent réduire les retouches, améliorer la répétabilité, protéger l'outillage et obtenir des résultats de pliage plus stables.

La règle traditionnelle des 8× reste précieuse, mais les meilleurs résultats de pliage proviennent de la combinaison des connaissances en ingénierie et des tests de production réels.
