Comment réduire le retour élastique de l'acier inoxydable lors du pliage sur presse plieuse ?

Guide technique professionnel à l'intention des fabricants de tôles, des opérateurs de presses plieuses et des ingénieurs d'outillage

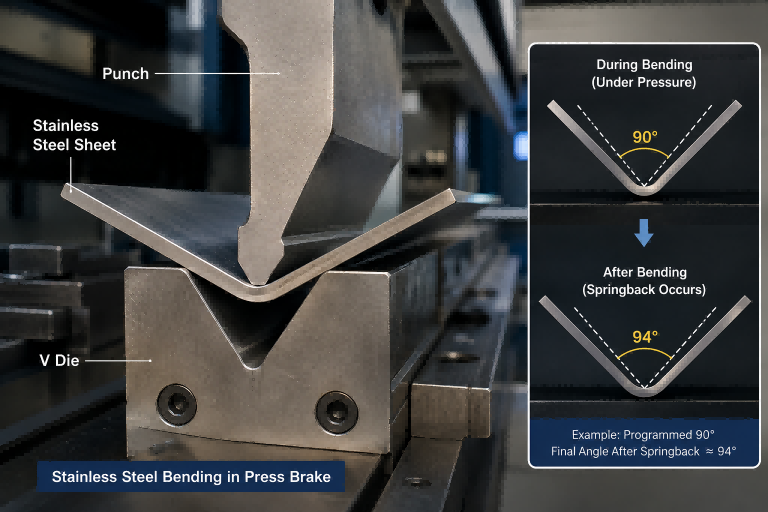

 Figure 1. Processus de pliage de l'acier inoxydable dans un environnement de presse plieuse CNC.

Dans la fabrication de l'acier inoxydable, le retour élastique est l'une des causes les plus fréquentes d'imprécision de l'angle de pliage.
Comparé à l'acier doux ou à l'aluminium, l'acier inoxydable emmagasine davantage d'énergie élastique lors de la flexion, ce qui permet au matériau de reprendre partiellement sa forme initiale après la suppression de la force de flexion.

Pour les opérateurs de presses plieuses et les ingénieurs d'outillage, un retour élastique incontrôlé peut entraîner des corrections d'angle répétées, des pièces incohérentes, des problèmes d'assemblage et une réduction de l'efficacité de la production.

Dans les environnements de production de tôlerie, la maîtrise du retour élastique ne dépend pas uniquement de la force de la machine. Elle repose sur la combinaison du comportement du matériau, de l'ouverture de la matrice en V, du rayon du poinçon, de la méthode de pliage, de la précision de la machine et de l'expérience de l'opérateur.

Pourquoi l'acier inoxydable produit-il un meilleur retour élastique ?

La raison principale réside dans la limite d'élasticité et l'élasticité élevées de l'acier inoxydable.

Lors du pliage sur presse plieuse, la couche extérieure de la tôle est soumise à une contrainte de traction tandis que la couche intérieure subit une compression. Après déchargement, une partie de la déformation élastique se résorbe naturellement, entraînant une légère ouverture de l'angle de pliage.

Parmi les nuances d'acier inoxydable courantes :

L'acier inoxydable 201 produit généralement un retour élastique plus important.
L'acier inoxydable 304 est plus stable, mais reste néanmoins important.
• L’acier inoxydable à haute résistance nécessite des valeurs de compensation plus importantes

Dans les ateliers de fabrication, les opérateurs constatent souvent que deux lots différents de matériau de même épaisseur peuvent présenter des résultats de retour élastique différents. C'est pourquoi les opérateurs expérimentés effectuent systématiquement des essais de pliage avant la production en série.

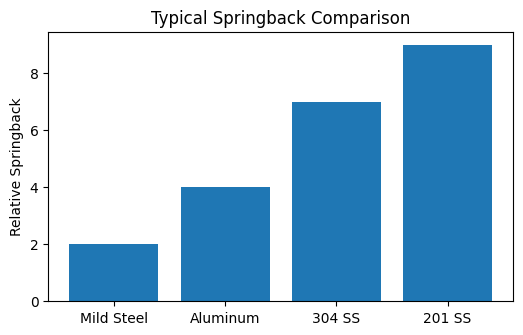

 Figure 2. Tendance relative au retour élastique des matériaux de tôle courants.

Influence de l'ouverture de la matrice en V sur le retour élastique

Le choix de la filière en V est l'un des facteurs les plus importants qui affectent le retour élastique de l'acier inoxydable.

Une ouverture en V plus large crée un rayon de courbure intérieur plus important. Cela réduit la déformation plastique et augmente le retour élastique après déchargement.

Logique générale de production :

• Grande ouverture en V → Rayon plus grand → Meilleur retour élastique
• Ouverture en V plus petite → Rayon plus petit → Moins de retour élastique

Cependant, une ouverture en V trop petite peut entraîner :

• Marquage de surface
• Fissuration du matériau
• Demande de tonnage excessive
• Usure accélérée des outils

Dans les applications de pliage de l'acier inoxydable, de nombreux fabricants d'outillage recommandent de choisir une ouverture en V d'environ 6 à 8 fois l'épaisseur du matériau en fonction des exigences de rayon et de la qualité de surface.

Courbure de l'air vs Recul

Le pliage à l'air est actuellement la méthode de pliage la plus utilisée dans la production moderne de presses plieuses CNC car elle offre un contrôle flexible de l'angle et des exigences d'outillage moindres.

Cependant, le pliage à l'air produit également un retour élastique plus important que le talonnage.

Le procédé de fond de filière enfonce le matériau plus profondément dans la matrice, réduisant ainsi le retour élastique et améliorant la régularité angulaire. Cette méthode est couramment utilisée pour les pièces en acier inoxydable de haute précision soumises à des exigences de tolérance strictes.

Dans les environnements de production réels, la plupart des usines équilibrent vitesse de production et précision en combinant :

• Cintrage à l'air pour la production standard
• Fond pour pièces de précision
• Compensation angulaire pour la répétabilité

Méthodes pratiques utilisées par les fabricants pour réduire le retour élastique

· Utilisez la compensation de surflexion angulaire dans la commande numérique.

· Évitez les ouvertures de matrice en V surdimensionnées pour les tôles minces en acier inoxydable.

· Maintenir des fournisseurs de matériaux et des lots constants.

· Utilisez des systèmes de bombage sur les pièces longues pour maintenir la constance des angles.

· Effectuer des essais de pliage avant la production en série.

· Inspectez régulièrement l'état d'usure des poinçons et des matrices.

Outils d'ingénierie associés

Conclusion

Le retour élastique est un phénomène naturel lors du pliage de l'acier inoxydable, notamment dans les applications de pliage à l'air.
Un contrôle précis du retour élastique exige non seulement la précision de la machine, mais aussi une compréhension approfondie de la géométrie de l'outillage, des propriétés des matériaux et une expérience pratique de la production.

Pour les entreprises modernes de fabrication de tôles, la maîtrise de la compensation du retour élastique est essentielle pour obtenir une précision angulaire stable, réduire les taux de rebut et améliorer l'efficacité de la production.

Cet article a été créé à l'intention des tôliers professionnels, des opérateurs de presses plieuses, des ingénieurs d'outillage et des fabricants industriels.
