Application de la technologie d'alignement laser dans les cintreuses

Dans le domaine de l'usinage de la tôle, les cintreuses sont l'équipement de base pour le façonnage des contours des produits, et leur précision affecte directement la qualité des produits finis. machines à cintrer Les machines reposent généralement sur le marquage manuel et le positionnement mécanique des blocs, complexes et souvent limités par l'expérience. Avec la maturité de la technologie laser, le système d'alignement laser a été introduit dans le processus de pliage, constituant une avancée majeure pour améliorer l'efficacité et la précision. Cet article analyse en profondeur ses principes techniques, ses applications et ses perspectives d'avenir.

ⅠPrincipe de fonctionnement de la technologie d'alignement laser

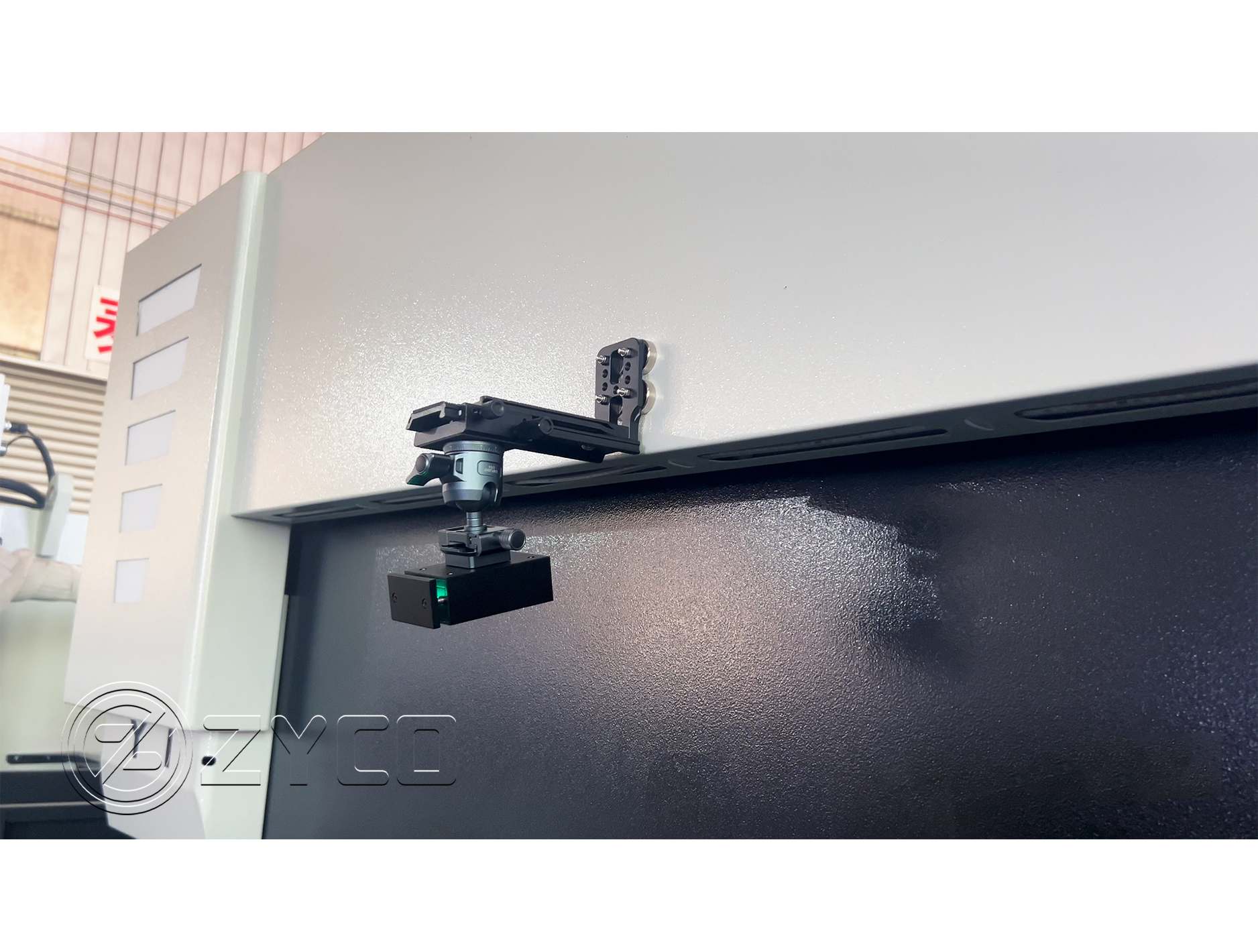

Le système d'alignement laser intègre des émetteurs laser de haute précision et des capteurs optiques pour créer un réseau d'étalonnage dynamique en temps réel. Son processus principal est le suivant :

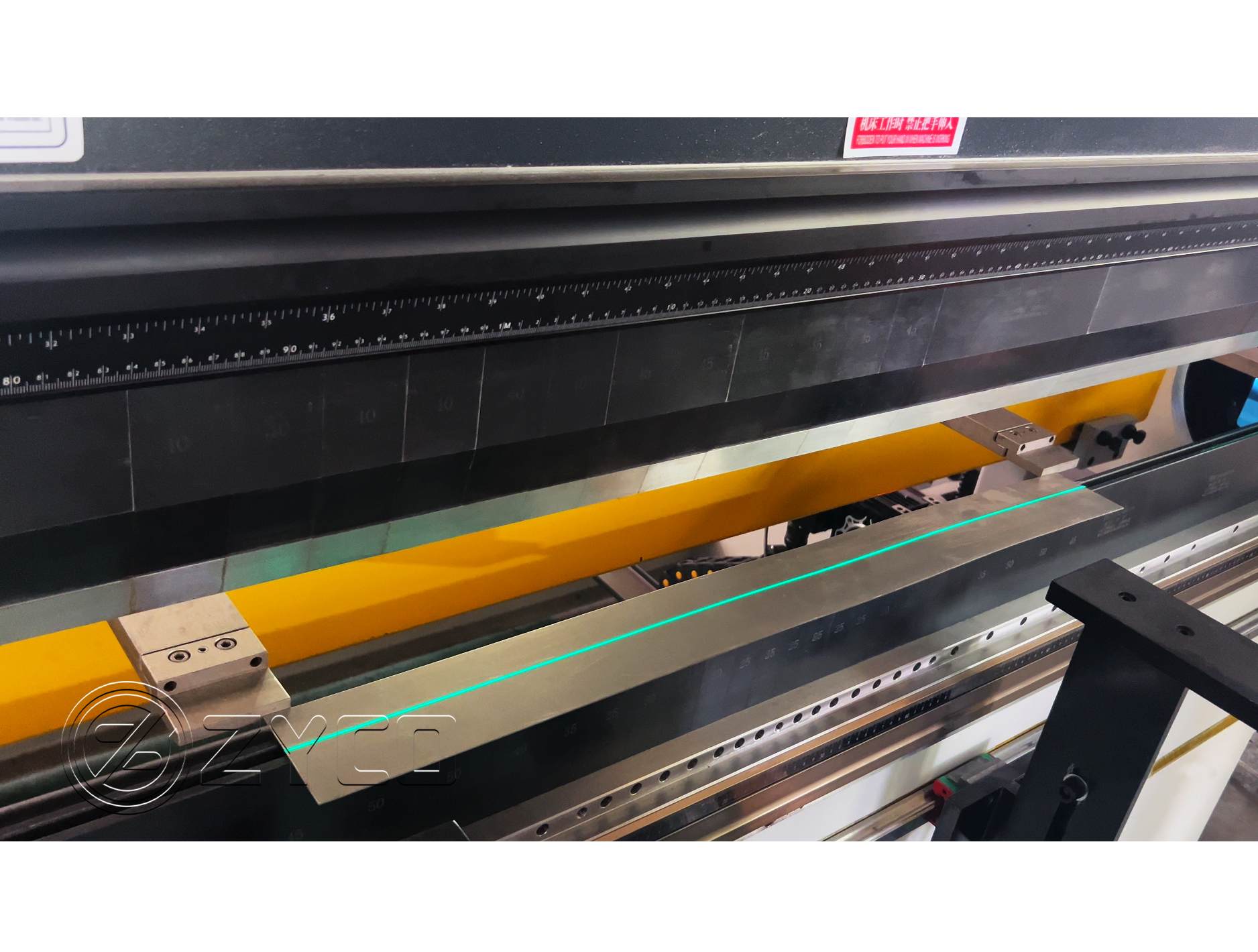

1. Positionnement par projection laser : Projetez des lignes laser visibles sur la table de travail de la cintreuse pour marquer avec précision la position de pliage de la tôle, remplaçant les blocs physiques traditionnels.

2. Détection laser : Pour les produits de pliage de tôle, la rectitude du produit peut être détectée par des lignes laser.

ⅡPrincipaux avantages de la technologie d'alignement laser

1. Saut de précision : Éliminez les erreurs visuelles manuelles et réduisez l'erreur cumulée du pliage multi-passes complexe de plus de 70 %, particulièrement adapté aux domaines de haute précision tels que l'aérospatiale.

2. Percée en matière d’efficacité : éliminant le marquage manuel et les étapes de pliage répétées, réduisant le temps de débogage du changement de moule de 50 % et s'adaptant à la production flexible en petits lots et multi-variétés.

3. Optimisation de la collaboration homme-machine : L'opérateur surveille l'état de l'alignement en temps réel via une interface visuelle, réduisant ainsi la charge physique et améliorant considérablement la sécurité.

4. Traçabilité des données : Le système enregistre chaque paramètre de pliage, prend en charge l'optimisation des processus et le suivi de la qualité, et est conforme à la tendance intelligente de l'Industrie 4.0.

III. Scénarios et cas d'application typiques

- Fabrication de pièces automobiles : Après qu'une entreprise automobile a adopté une machine de pliage à alignement laser, la cohérence de pliage du support de charnière de porte est passée de 89 % à 99,5 % et le taux de rebut a diminué de 40 %.

- Usinage de coque électronique de précision : Pour les coques en acier inoxydable ultra-minces, le système laser réalise un réglage fin de 0,1 mm pour éviter les rayures sur la surface du matériau.

- Formage efficace de pièces de formes spéciales : Grâce à la bibliothèque de chemins laser prédéfinis personnalisés, passez rapidement à des schémas de pliage complexes tels que le type U et le type Z pour répondre aux exigences de la commande.

IV. Défis techniques et perspectives d'avenir

Actuellement, la technologie d'alignement laser rencontre encore des difficultés, telles que les interférences causées par des matériaux hautement réfléchissants et l'étalonnage de multiples couches superposées. Les axes de développement futurs comprennent :

- Algorithme adaptatif de l'IA : Combiné à l'apprentissage automatique, identifiez automatiquement les propriétés des matériaux et optimisez les modèles de compensation.

- Collaboration multi-appareils : Connectez-vous à des machines de découpe laser et à des robots de soudage pour construire une ligne de production numérique complète.

- Solution de vulgarisation à faible coût : Développer un système laser modulaire compact pour aider les petites et moyennes entreprises à mettre à niveau leur technologie.

Conclusion

La technologie d'alignement laser redéfinit les limites de la précision du pliage et favorise la transformation du traitement des métaux, passant d'une approche « axée sur l'expérience » à une approche « axée sur les données ». Avec l'essor de la fabrication intelligente, cette technologie deviendra un outil indispensable dans les ateliers de tôlerie, insufflant une énergie cinétique durable à la précision industrielle et à la flexibilité de la production.
