ZYCO
1. Ingénierie de précision : La presse plieuse électrohydraulique DA53T est équipée de un système CNC de haute précision, fournir contrôle exceptionnel des angles de pliage et du positionnement, garantissant un fonctionnement précis et fiable à chaque fois, ce qui permet d'obtenir une performance constante. de haute qualité pièces.
2. Performances de flexion polyvalentes : Grâce à ses force de pliage puissante et large gamme de traitementLa machine peut traiter efficacement des tôles d'épaisseurs variables, offrant performances stables et fiables dans diverses applications.
3. Conception intelligente : Une bande lumineuse intelligente qui change de couleur en fonction de son état de flexion aide les opérateurs à identifier rapidement le mode de fonctionnement actuel et améliore la sécurité.

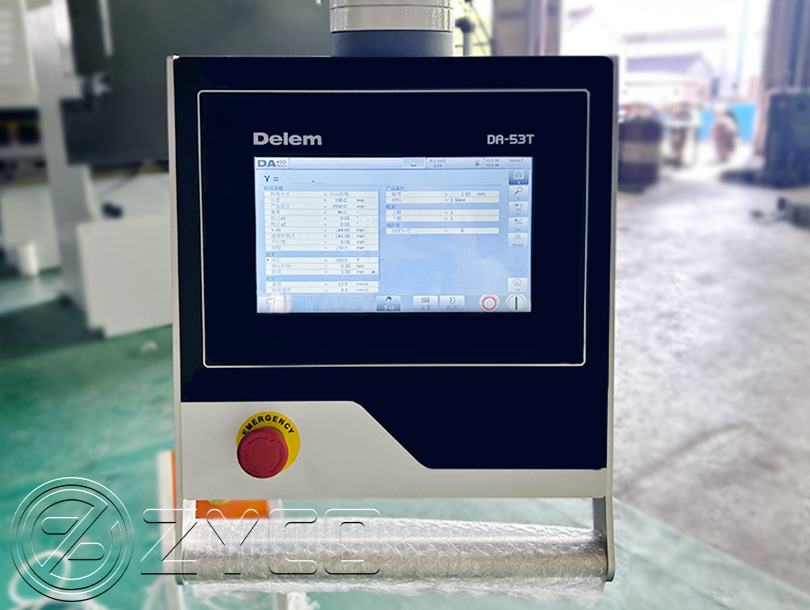

Système de contrôle
- Un algorithme intelligent avancé intégré sur l'axe Y coordonne avec précision la commande des vannes en boucle ouverte et en boucle fermée.
- Doté d'un écran tactile couleur haute définition de 10,1 pouces, il offre un affichage clair et intuitif.
- Elle comprend une base de données complète de moules, de matériaux et de produits, et est entièrement compatible avec les systèmes d'entraînement servo et à fréquence variable.
Voir plus +
Échelle
- Marque garantie, utilisant des balances italiennes GIVI importées.
- Positionnement précis et réponse rapide.
- Qualité et durabilité fiables.
Voir plus +
Moteur principal
- Moteur Siemens d'origine, qualité robuste, assurant un fonctionnement stable et durable.
- Faible niveau sonore, économies d'énergie et haute efficacité.
- Un service après-vente complet est assuré pour vous accompagner à chaque étape.
Voir plus +
jauge arrière
- Les vis à billes et les guides linéaires de haute précision importés constituent une base solide pour une précision de positionnement stable à long terme.
- L'ensemble de la machine subit un traitement thermique à haute température afin d'éliminer complètement les contraintes internes, d'améliorer les propriétés des matériaux et de prévenir efficacement les écarts de précision causés par la déformation structurelle.
Voir plus +
Rails de guidage auxiliaires
- Les rails de guidage auxiliaires, de conception symétrique, fonctionnent de concert avec les rails de guidage principaux pour former une structure rigide et résistante à la torsion, assurant un fonctionnement fluide du coulisseau même sous des charges inégales.
- Cela permet de résister efficacement aux moments de charge excentrés et d'empêcher l'inclinaison du coulisseau, garantissant ainsi des angles de pliage de la pièce constants et une précision d'usinage exceptionnellement élevée.
- En compensant les contraintes anormales, il protège la structure principale de la machine (telle que le châssis et les rails principaux) contre la déformation ou les dommages, prolongeant ainsi la durée de vie de l'équipement.
Voir plus +
Affichage de la structure interne
Pour obtenir des spécifications plus détaillées, n'hésitez pas à nous contacter.
Schéma de structure d'une cintreuse hydraulique
1. Réservoir d'huile 2. Moteur principal 3. Interrupteur de fin de course 4. Boîtier électrique 5. Doigt d'arrêt
6. Jauge arrière 7. Panneau mural8. Cylindre hydraulique 9. Glissière 10. Système CNC
11. Serrage rapide 12. Moule supérieur 13. Moule inférieur 14. Plaque de support d'établi
Dessin de la pièce de traitement
Exemple d'affichage
Cette page ne permet pas d'afficher les paramètres un par un. Pour tout autre modèle, veuillez nous contacter. |
Paramètre | Unité | Valeur |
Modèle commun | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pression | KN | 630 | 1000 | 1600 | 2000 |
Longueur de flexion | mm | 2500 | 3200 | 3200 | 3200 |
Distance entre les colonnes | mm | 2030 | 2600 | 2600 | 2600 |
Hauteur d'ouverture maximale | mm | E=440 | E=480 | E=500 | E=520 |
Profondeur de la gorge | mm | D=250 | D=320 | D=320 | D=320 |
Courbe de glissement (axe Y) | mm | 170 | 200 | 200 | 220 |
Vitesse de déplacement de la diapositive
| Aucun chargement |
mm/s
| 200 |
Pressage | 12 |
Retour | 170 |
Puissance du moteur principal | KW | 5.5 | 7,5 | 11 | 15 |
Précision machine
| Répétition du curseur Y | mm | ≤±0,02 |
Positionnement du curseur Y | mm | ≤±0,02 |
Positionnement répétitif de la jauge arrière X, R | mm | ≤±0,05 |
Dimensions (L*l*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Poids | KG | 5500 | 7500 | 9500 | 12000 |
Partenaires
Photos des clients
Certificat d'honneur
Q : Comment la presse plieuse contribue-t-elle à maintenir des angles de pliage constants pendant la production ?A : Le système de commande numérique (CNC) coordonne les mouvements et le positionnement de la machine lors de chaque opération de pliage, ce qui permet de maintenir des angles constants d'une pièce à l'autre. Ceci est particulièrement utile pour la production en série où la répétabilité est essentielle.
Q : Cette presse plieuse peut-elle plier des tôles en acier inoxydable ?
R : Oui. La presse plieuse peut être utilisée pour le pliage de l'acier inoxydable lorsque la capacité de la machine et l'outillage sont adaptés à l'épaisseur de la tôle et à la longueur de pliage. L'acier inoxydable requiert généralement une force de pliage supérieure à celle de l'acier doux ; le choix de la machine est donc primordial.
Q : Comment puis-je réduire le temps de réglage lors de l'utilisation d'une presse plieuse ?
A: Le temps de réglage peut être réduit en préparant l'outillage adéquat, en programmant les séquences de pliage à l'avance et en utilisant le système CNC pour stocker les programmes de pliage fréquemment utilisés. Ceci est particulièrement utile pour les commandes répétées et la production en série.
Q : La presse plieuse peut-elle mémoriser les programmes de pliage pour une production répétée ?
R : Oui. Les presses plieuses à commande numérique peuvent mémoriser les programmes de pliage, ce qui permet aux opérateurs de rappeler les réglages précédemment utilisés au lieu de ressaisir les paramètres pour chaque production. Cela permet d'améliorer l'efficacité et de réduire les erreurs de réglage.
