1. Le système de commande électrohydraulique E-Touch de nouvelle génération est doté d'un écran tactile clair et intuitif. De larges boutons de fonction associés à des icônes graphiques simplifient la programmation. pratique et efficace.
2. La configuration standard prend en charge la commande de liaison à 8+1 axes (y compris Y1, Y2, X1, X2, R1, R2, Z1, Z2 axes et compensation automatique de la déflexion).
3. Le système intègre un module intelligent de surveillance et de maintenance, qui peut fournir un retour d'information en temps réel sur l'état de fonctionnement des équipements, aidant ainsi les opérateurs à intervenir rapidement identifier les défauts et effectuer les opérations de maintenance, améliorant ainsi la stabilité opérationnelle des équipements.
Système de contrôle
- L'interface de commande utilise une disposition intuitive d'icônes graphiques, réduisant considérablement la complexité de la programmation du pliage multiprocessus et raccourcissant efficacement le temps de support à la production.
- Doté d'un écran tactile couleur haute sensibilité de 21,5 pouces fabriqué à Taïwan, prenant en charge les opérations multitouch et de balayage avec un affichage clair.
- Le système de programmation intelligent calcule automatiquement la trajectoire de pliage optimale et assure la vérification des interférences, prenant en charge la simulation du processus avant traitement.
Voir plus +
Système hydraulique
- Le groupe de vannes hydrauliques principal utilise des composants de haute qualité de la marque BFL, garantissant une excellente répétabilité et une grande stabilité lors d'un fonctionnement à long terme.
- La pression de sortie hydraulique est réglable en continu en fonction de la pièce à usiner, garantissant des résultats de pliage idéaux pour différentes spécifications de tôle.
- Le système de commande servo-hydraulique synchrone présente une configuration compacte, un espacement optimisé des vérins hydrauliques et une excellente capacité de charge anti-excentrique.
Voir plus +
servomoteur
- Utilise un moteur Siemens, offrant des performances stables et répondant aux exigences d'un fonctionnement continu à long terme.
- L'équipement fonctionne avec un faible niveau sonore et une efficacité énergétique élevée.
- Un service après-vente complet est assuré afin de garantir aux utilisateurs un service technique rapide et professionnel pendant toute la durée d'utilisation.
Voir plus +

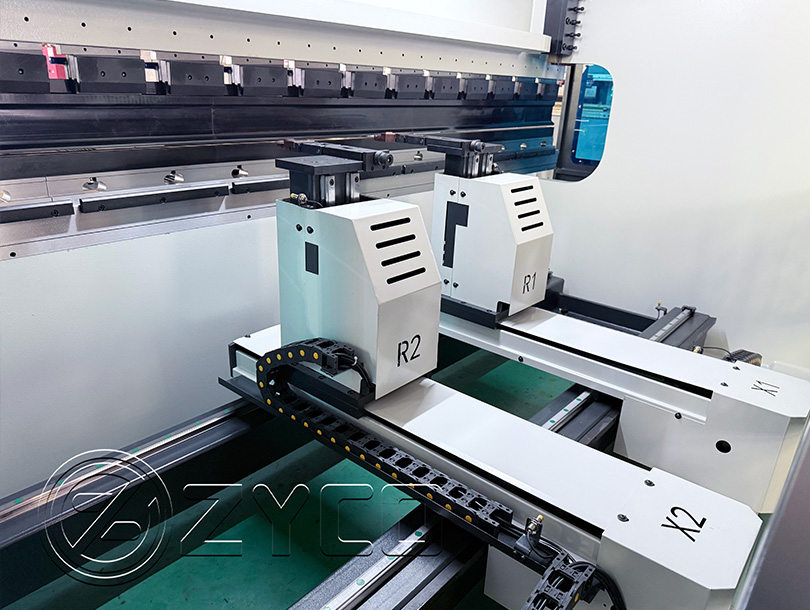

jauge arrière
- Le système de transmission utilise des vis à billes et des guides linéaires de haute précision importés au lieu des méthodes de transmission traditionnelles, assurant ainsi un fonctionnement stable et durable du curseur.
- La structure du corps de la machine subit un traitement de trempe et de vieillissement à haute température afin de libérer efficacement les contraintes de traitement et d'empêcher la dégradation de la précision due à la déformation après une utilisation prolongée.
Voir plus +
Échelle
- Le système de détection de position utilise une règle à réseau de haute précision de marque BFL, fournissant un retour d'information sensible et des données précises.
- Haute précision de mesure et réponse rapide.
- L'élément de détection principal possède d'excellentes capacités anti-interférences et une durée de vie ultra-longue.
Voir plus +
Affichage de la structure interne
Pour obtenir des spécifications plus détaillées, n'hésitez pas à nous contacter.
Schéma de structure d'une cintreuse hydraulique
1. Réservoir d'huile 2. Moteur principal 3. Interrupteur de fin de course 4. Boîtier électrique 5. Doigt d'arrêt
6. Jauge arrière 7. Panneau mural8. Cylindre hydraulique 9. Glissière 10. Système CNC
11. Serrage rapide 12. Moule supérieur 13. Moule inférieur 14. Plaque de support d'établi
Dessin de la pièce de traitement
Exemple d'affichage
Cette page ne permet pas d'afficher les paramètres un par un. Pour tout autre modèle, veuillez nous contacter. |
Paramètre | Unité | Valeur |
Modèle commun | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pression | KN | 630 | 1000 | 1600 | 2000 |
Longueur de flexion | mm | 2500 | 3200 | 3200 | 3200 |
Distance entre les colonnes | mm | 2030 | 2600 | 2600 | 2600 |
Hauteur d'ouverture maximale | mm | E=440 | E=480 | E=500 | E=520 |
Profondeur de la gorge | mm | D=250 | D=320 | D=320 | D=320 |
Courbe de glissement (axe Y) | mm | 170 | 200 | 200 | 220 |
Vitesse de déplacement de la diapositive
| Aucun chargement |
mm/s
| 200 |
Pressage | 12 |
Retour | 170 |
Puissance du moteur principal | KW | 5.5 | 7,5 | 11 | 15 |
Précision machine
| Répétition du curseur Y | mm | ≤±0,02 |
Positionnement du curseur Y | mm | ≤±0,02 |
Positionnement répétitif de la jauge arrière X, R | mm | ≤±0,05 |
Dimensions (L*l*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Poids | KG | 5500 | 7500 | 9500 | 12000 |
Partenaires
Photos des clients
Certificat d'honneur
Q : Comment obtenir un devis précis de notre part ? A : Veuillez nous fournir les détails du matériau, l'épaisseur maximale et la largeur maximale.
Q : Pouvez-vous assurer le service OEM ?
R : Oui, c'est possible. Votre design est accepté, votre logo peut être utilisé sur la machine.
Q : Quels sont les frais de livraison ? de Chine vers votre pays ?
A: Nous pouvons expédier la machine à votre port ou à votre domicile par voie maritime ou aérienne. Veuillez nous indiquer le port le plus proche ou votre adresse complète avec code postal. Nous travaillons avec un transporteur fiable pour garantir une livraison sûre, pratique et ponctuelle.
Q : Acceptez-vous les paiements par lettre de crédit ?
R : Oui, normalement notre paiement est de 30 % + 70 % par virement bancaire (T/T), le paiement par lettre de crédit est également accepté.
Q : Comment faire fonctionner cette machine ?
A: Nous pouvons filmer notre usine ou vous envoyer directement la vidéo.
Q : Qu’en est-il du service de mise en service ?
A: Nous pouvons proposer un service de mise en service, l'acheteur doit prendre en charge les billets d'avion.
Q : Proposez-vous des formations et des enseignements ?
A: Formation dans l'usine du fournisseur.
