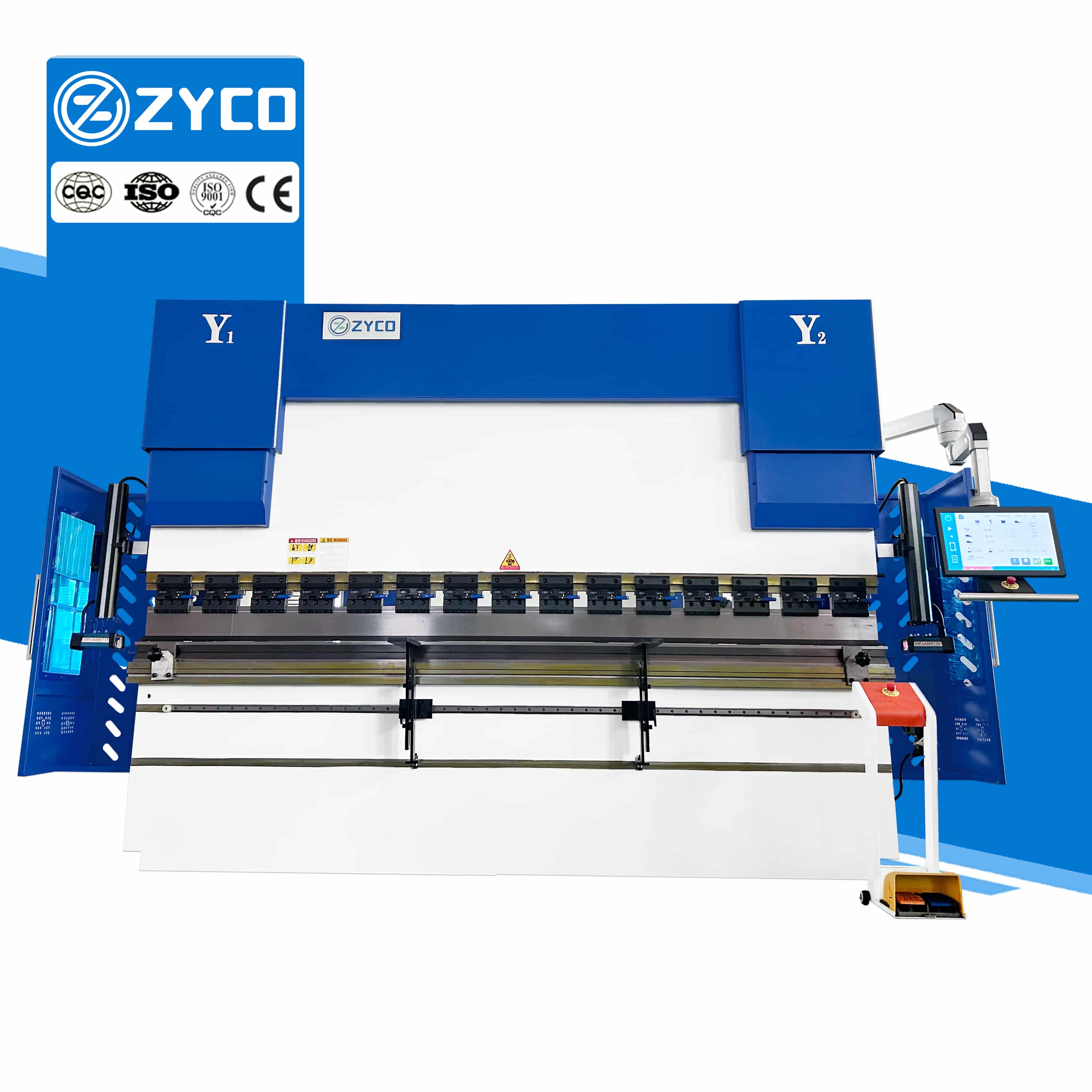

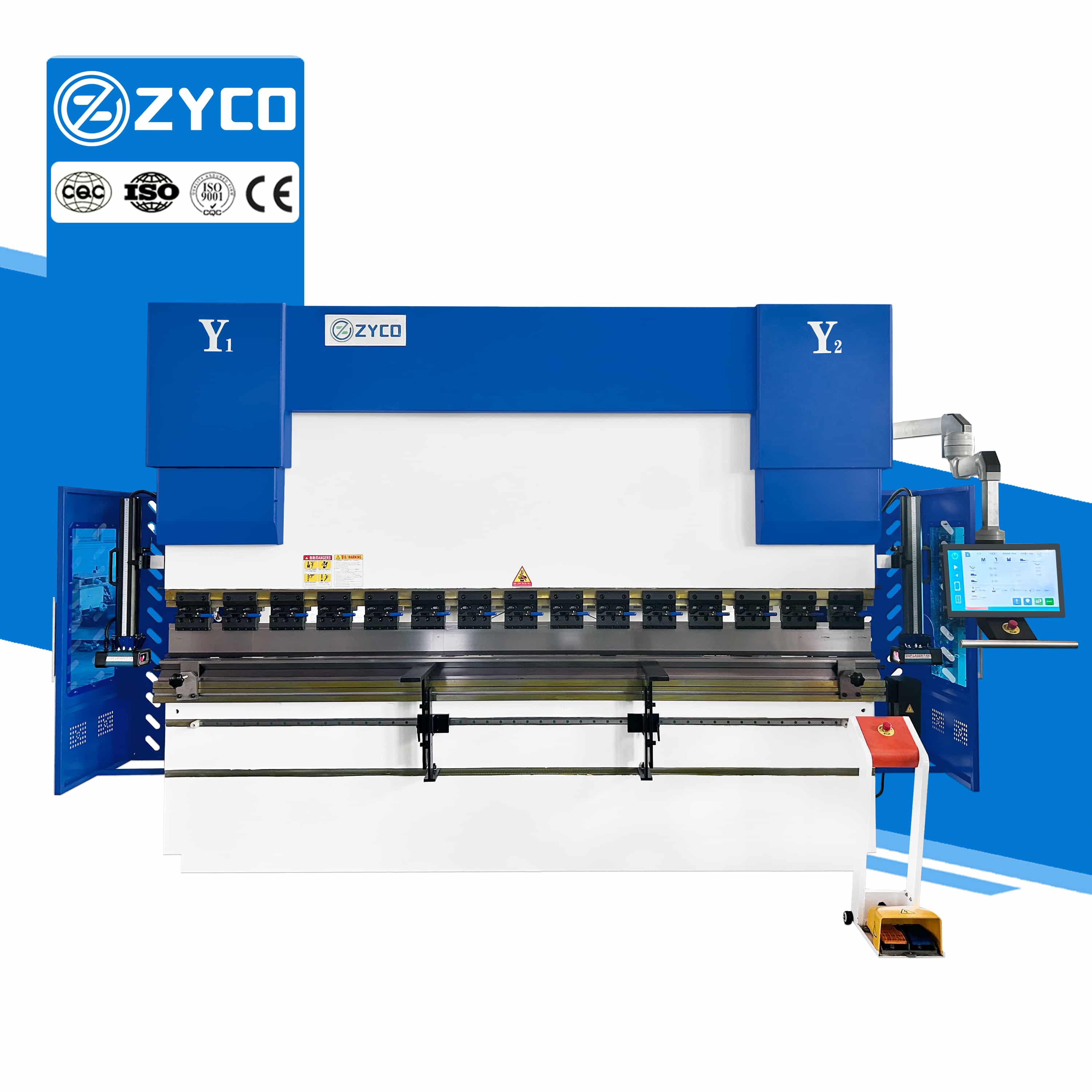

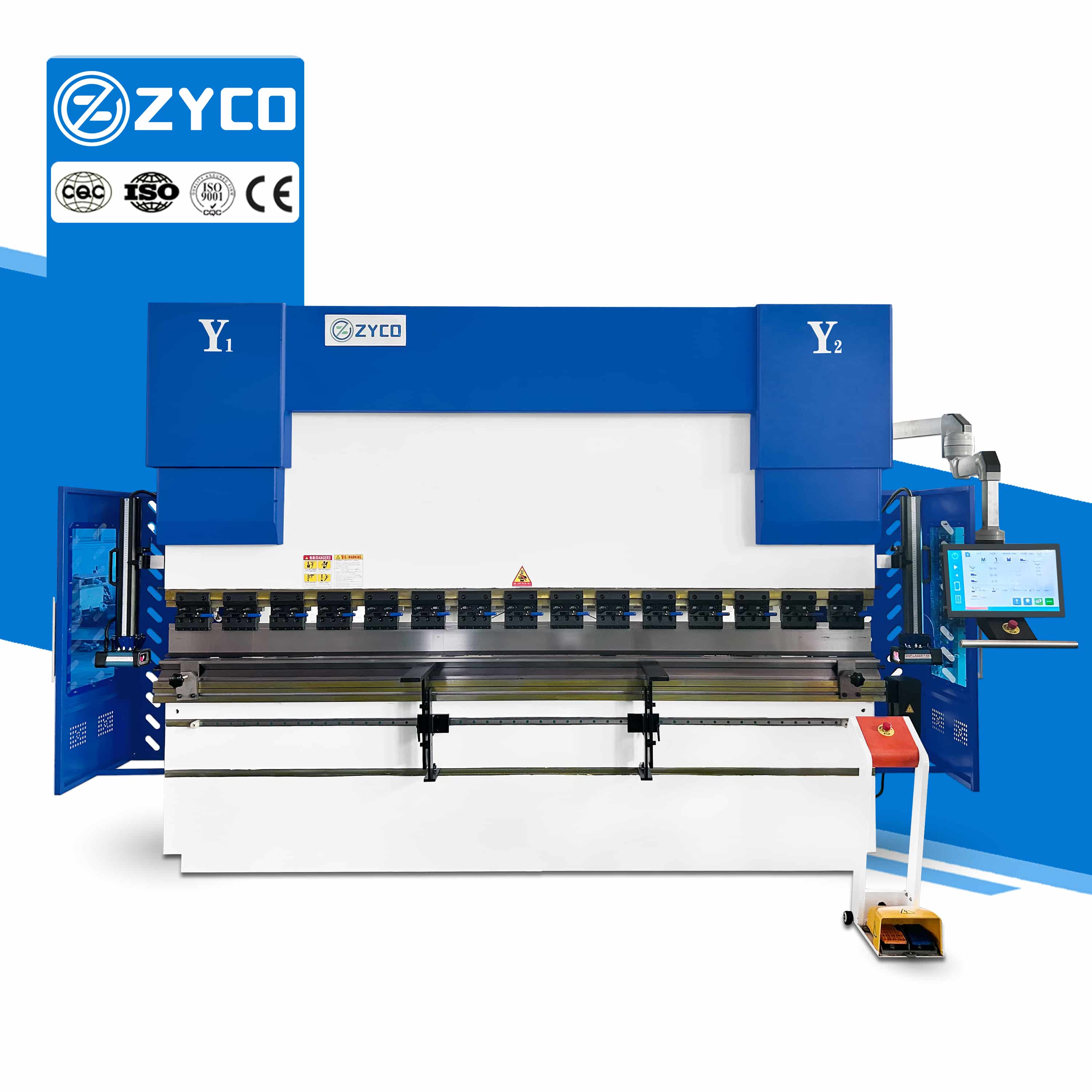

1. Contrôle de haute précision : La presse plieuse électrohydraulique DE68T utilise un système CNC avancé, garantissant une constance précise dans l'angle et la position de chaque pli.
2. Capacité de pliage robuste : Cette machine offre une force de pliage élevée et une large plage de longueurs de pliage. Qu’il s’agisse de tôles fines ou épaisses, la DE68T réalise les opérations de pliage avec stabilité et efficacité.
3. Interface conviviale : La presse plieuse électrohydraulique DE68T est conçue pour une utilisation facile, avec une interface homme-machine intuitive pour un contrôle sans faille.
Système de contrôle
- Algorithme de contrôle avancé de l'axe Y, capable de contrôler simultanément les vannes en boucle fermée et en boucle ouverte.
- Doté d'un écran TFT couleur haute résolution de 10,1 pouces.
- Possède une bibliothèque de moules, de matériaux et de produits, et prend en charge le contrôle par servomoteur ou par conversion de fréquence.
Voir plus +
Système hydraulique
- Le groupe de soupapes utilisé est produit par Rexroth (Allemagne), qui offre une grande précision et une longue durée de vie.
- La pression du système hydraulique peut être ajustée avec précision en fonction des besoins réels afin de garantir le respect des exigences en matière de force de flexion.
- Le système de commande hydraulique adopte une conception servo-hydraulique synchrone, avec un espacement minimal entre les vérins hydrauliques et une résistance extrêmement forte à la charge excentrée.
Voir plus +
Moteur principal
- ZYCO utilise des moteurs de marque Siemens pour garantir une qualité élevée et une durabilité à long terme.
- Faible niveau sonore en fonctionnement, plus économe en énergie et plus efficace.
- Garantie de la marque et service après-vente irréprochable.
Voir plus +
jauge arrière
- Des vis à billes et des guides linéaires importés remplacent les conceptions de filetage traditionnelles, améliorant ainsi la précision et la régularité de la fabrication.
- L'ensemble du système de butée arrière est soumis à un traitement de trempe à haute température afin d'éliminer les contraintes internes, d'améliorer la plasticité et la ténacité du métal et d'éviter efficacement la perte de précision due à la déformation du cadre.
Voir plus +
Échelle à râper
- Nous utilisons une règle râpeuse de marque italienne GIVI.
- Offrir une précision accrue et une réponse plus sensible.
- Excellente qualité et grande durabilité.
Voir plus +
Affichage de la structure interne
Pour obtenir des spécifications plus détaillées, n'hésitez pas à nous contacter.
Schéma de structure d'une cintreuse hydraulique
1. Réservoir d'huile 2. Moteur principal 3. Règle à griller 4. Boîtier électrique Plaque de type 5.C 6. Doigt d'arrêt 7. Jauge arrière
8. Servomoteur 9. Panneau mural10.Vanne11. Cylindre hydraulique12.Curseur 13. Système CNC 14.Clameur rapide
15. Moule supérieur 16. Moule inférieur 17. Couronnement automatique CNC 18. Plaque de support d'établi
Dessin de la pièce de traitement
Exemple d'affichage
Cette page ne permet pas d'afficher les paramètres un par un. Pour tout autre modèle, veuillez nous contacter. |
Paramètre | Unité | Valeur |
Modèle commun | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pression | KN | 630 | 1000 | 1600 | 2000 |
Longueur de flexion | mm | 2500 | 3200 | 3200 | 3200 |
Distance entre les colonnes | mm | 2030 | 2600 | 2600 | 2600 |
Hauteur d'ouverture maximale | mm | E=440 | E=480 | E=500 | E=520 |
Profondeur de la gorge | mm | D=250 | D=320 | D=320 | D=320 |
Courbe de glissement (axe Y) | mm | 170 | 200 | 200 | 220 |
Vitesse de déplacement de la diapositive
| Aucun chargement |
mm/s
| 200 |
Pressage | 12 |
Retour | 170 |
Puissance du moteur principal | KW | 5.5 | 7,5 | 11 | 15 |
Précision machine
| Répétition du curseur Y | mm | ≤±0,02 |
Positionnement du curseur Y | mm | ≤±0,02 |
Positionnement répétitif de la jauge arrière X, R | mm | ≤±0,05 |
Dimensions (L*l*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Poids | KG | 5500 | 7500 | 9500 | 12000 |
Partenaires
Photos des clients
Certificat d'honneur
Q : Quels matériaux cette presse plieuse peut-elle plier ?A : Cette presse plieuse convient au pliage de diverses tôles métalliques, notamment l'acier au carbone, l'acier inoxydable, l'aluminium et d'autres métaux courants. Sa capacité de pliage réelle dépend du type de matériau, de son épaisseur, de la longueur de pliage et de l'angle de pliage souhaité. Si vous n'êtes pas certain de la configuration de machine la mieux adaptée à votre matériau, n'hésitez pas à contacter notre équipe d'experts. Nous vous recommanderons la solution la plus appropriée à vos besoins de traitement.
Q : Quelle est la précision des performances de pliage de cette presse plieuse ?
A : Cette presse plieuse utilise un système de commande numérique (CNC) précis et une structure hydraulique stable pour garantir des angles de pliage constants et une précision de positionnement répétable. Elle convient aux clients exigeant une qualité de production stable et une fabrication métallique efficace. Pour des exigences de précision supérieures, notre équipe peut vous conseiller sur les systèmes et configurations CNC les plus adaptés.
Q : Quels secteurs utilisent couramment les presses plieuses ?
A: Les presses plieuses sont largement utilisées dans la fabrication de tôles, la construction de machines, les armoires électriques, les ascenseurs, les pièces automobiles, les équipements de construction et l'industrie de la décoration métallique.
Elles sont idéales pour les fabricants exigeant une production de pliage de métaux précise et efficace.
Q : Comment choisir la presse plieuse adaptée à ma production ?
A : Le choix de la presse plieuse adaptée dépend de plusieurs facteurs, notamment l'épaisseur maximale du matériau, la longueur de pliage, le type de matériau, le volume de production et la précision de pliage requise. Si vous nous fournissez les informations relatives à votre pièce et vos exigences de pliage, notre équipe de spécialistes vous aidera à sélectionner la configuration de machine la plus appropriée.
Q : Quelle est la différence entre une presse plieuse et une machine à cintrer traditionnelle ?
UN: Comparée aux presses plieuses traditionnelles, une presse plieuse offre une précision de pliage supérieure, une meilleure répétabilité et un fonctionnement plus efficace. Le système de commande numérique permet aux opérateurs de paramétrer le pliage avec une grande précision, contribuant ainsi à réduire les erreurs de production et à améliorer la régularité des opérations.
