ZYCO

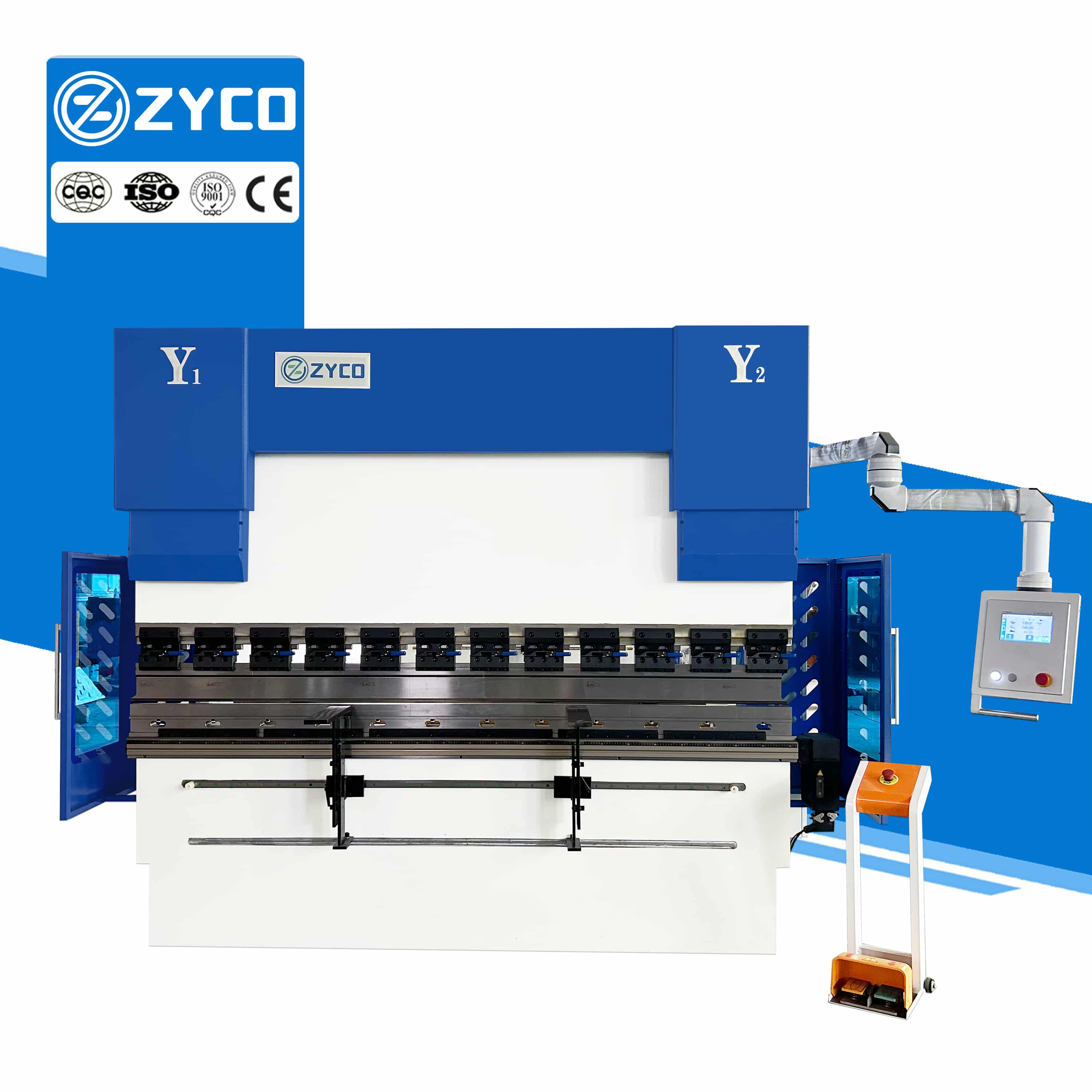

1. Contrôle précis : La cintreuse électro-hydraulique CT8 est équipée d'un système CNC de pointe qui garantit l'uniformité de l'angle et du positionnement de chaque pli.
2. Capacité de pliage supérieure : Cette machine offre une force de pliage importante et une large plage de longueurs de pliage, capable de traiter des matériaux fins et épais avec des résultats constants et efficaces.
3. Panneau de commande intuitif : La presse plieuse électrohydraulique CT8 est dotée d'une interface de commande simple et intuitive, ce qui la rend facile à utiliser pour les opérateurs.
Système de contrôle
- Adopter un algorithme de contrôle avancé de l'axe Y, capable de contrôler les vannes en boucle fermée et les vannes en boucle ouverte.
- Doté d'un écran TFT couleur haute résolution de 10,1 pouces.
- Bibliothèque intégrée de moules/matériaux/produits, prenant en charge la commande par servomoteur ou par conversion de fréquence.
Voir plus +

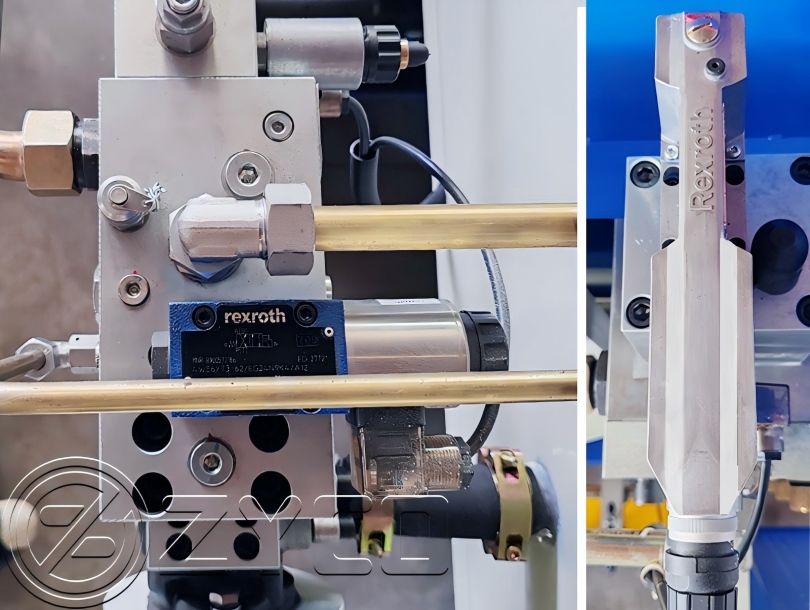

Système hydraulique
- Utilisation d'un groupe de vannes Rexroth allemand, haute précision et longue durée de vie.
- La pression du système hydraulique peut être ajustée en fonction des besoins réels afin de répondre à différentes exigences en matière de force de flexion.
- Grâce à sa conception à commande servo-hydraulique synchrone, l'espacement des vérins hydrauliques est minimal et sa capacité de charge anti-excentrique est élevée.
Voir plus +
Moteur principal
- ZYCO utilise des moteurs Siemens réputés pour leur haute qualité et leur longue durée de vie.
- Faible niveau sonore et économies d'énergie accrues.
- La sélection des marques est garantie et assure un service après-vente irréprochable.
Voir plus +
jauge arrière
- Nous utilisons des vis à billes et des guides linéaires importés pour remplacer les filetages traditionnels, ce qui améliore la précision et la régularité du processus de fabrication.
- L'ensemble du système de butée arrière est traité par trempe à haute température afin d'éliminer les contraintes internes, d'améliorer la plasticité et la ténacité du métal et d'éviter les pertes de précision dues à la déformation du cadre.
Voir plus +
Échelle à râper
- Nous utilisons une règle à râper de marque GIVI importée d'Italie.
- Plus de précision et une meilleure réactivité.
- Haute qualité et longue durée de vie.
Voir plus +
Affichage de la structure interne
Pour obtenir des spécifications plus détaillées, n'hésitez pas à nous contacter.
Schéma de structure d'une cintreuse hydraulique
1. Réservoir d'huile 2. Moteur principal 3. Règle à griller 4. Boîtier électrique Plaque de type 5.C 6. Doigt d'arrêt 7. Jauge arrière
8. Servomoteur 9. Panneau mural10.Vanne11. Cylindre hydraulique12.Curseur 13. Système CNC 14.Clameur rapide
15. Moule supérieur 16. Moule inférieur 17. Couronnement automatique CNC 18. Plaque de support d'établi
Dessin de la pièce de traitement
Exemple d'affichage
Cette page ne permet pas d'afficher les paramètres un par un. Pour tout autre modèle, veuillez nous contacter. |
Paramètre | Unité | Valeur |
Modèle commun | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pression | KN | 630 | 1000 | 1600 | 2000 |
Longueur de flexion | mm | 2500 | 3200 | 3200 | 3200 |
Distance entre les colonnes | mm | 2030 | 2600 | 2600 | 2600 |
Hauteur d'ouverture maximale | mm | E=440 | E=480 | E=500 | E=520 |
Profondeur de la gorge | mm | D=250 | D=320 | D=320 | D=320 |
Courbe de glissement (axe Y) | mm | 170 | 200 | 200 | 220 |
Vitesse de déplacement de la diapositive
| Aucun chargement |
mm/s
| 200 |
Pressage | 12 |
Retour | 170 |
Puissance du moteur principal | KW | 5.5 | 7,5 | 11 | 15 |
Précision machine
| Répétition du curseur Y | mm | ≤±0,02 |
Positionnement du curseur Y | mm | ≤±0,02 |
Positionnement répétitif de la jauge arrière X, R | mm | ≤±0,05 |
Dimensions (L*l*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Poids | KG | 5500 | 7500 | 9500 | 12000 |
Partenaires
Photos des clients
Certificat d'honneur
Q : Un seul opérateur peut-il gérer la presse plieuse en production normale ?A : Pour de nombreuses pièces standard, un seul opérateur qualifié peut gérer le processus de pliage normal. Cependant, le nombre d'opérateurs requis peut varier en fonction de la taille et du poids de la pièce, de la méthode de production et des exigences de manutention.
Q : Quelle importance revêt le positionnement de la pièce lors du pliage ?
A : Un positionnement correct est essentiel car la position initiale de la tôle influe directement sur les dimensions de la bride et la précision globale de la pièce. La butée arrière et une manipulation correcte par l'opérateur permettent de garantir un positionnement constant.
Q : La presse plieuse peut-elle être intégrée à une ligne de production de tôlerie plus importante ?
R : Oui. Une presse plieuse peut être intégrée à un flux de production de tôlerie plus large, en association avec des équipements tels que des machines de découpe laser, des cisailles et des systèmes de manutention. Le mode d'intégration dépend du processus de production du client.
Q : ZYCO peut-il m'aider à déterminer la séquence de pliage de mes produits ?
R : Oui. Si vous nous fournissez les plans du produit ou les informations relatives à la pièce, notre équipe technique peut analyser le processus de pliage et vous recommander une séquence de pliage et une configuration machine adaptées. Cela permet de réduire les tâtonnements lors de la production.
Q : Comment savoir si mon outillage actuel peut être utilisé avec une nouvelle presse plieuse ?
UN: La compatibilité dépend de l'interface de l'outillage, de ses dimensions, de sa méthode de serrage et de la configuration de la machine. Si vous possédez déjà de l'outillage, veuillez nous fournir ses plans ou ses dimensions afin que notre équipe puisse vérifier la compatibilité avant l'achat.
