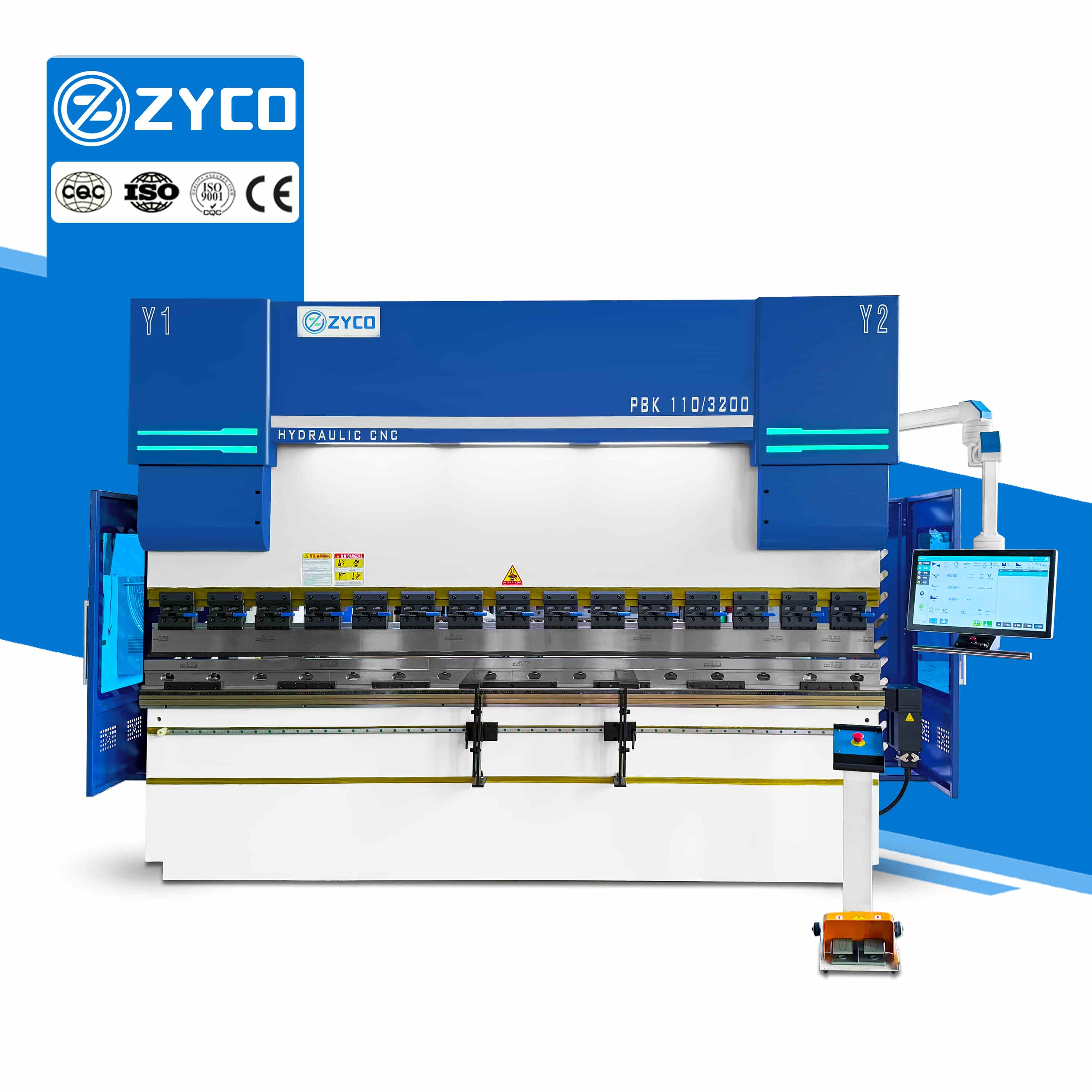

ZYCO
1. Le système de commande électrohydraulique E-Touch de nouvelle génération est doté d'une interface tactile intuitive avec des boutons et des icônes de grande taille. simplifiant considérablement la programmation CNC.
2. La configuration de base comprend une commande de 4+1 axes (Axes Y1/Y2/X/R avec compensation de déflexion), avec des options d'extension facultatives telles que Z1/Z2/X2/R2.
3. Intégré modules de diagnostic et de maintenance intelligents permettre aux utilisateurs de surveiller l'état du système en temps réel, de diagnostiquer rapidement les pannes et d'effectuer la maintenance.

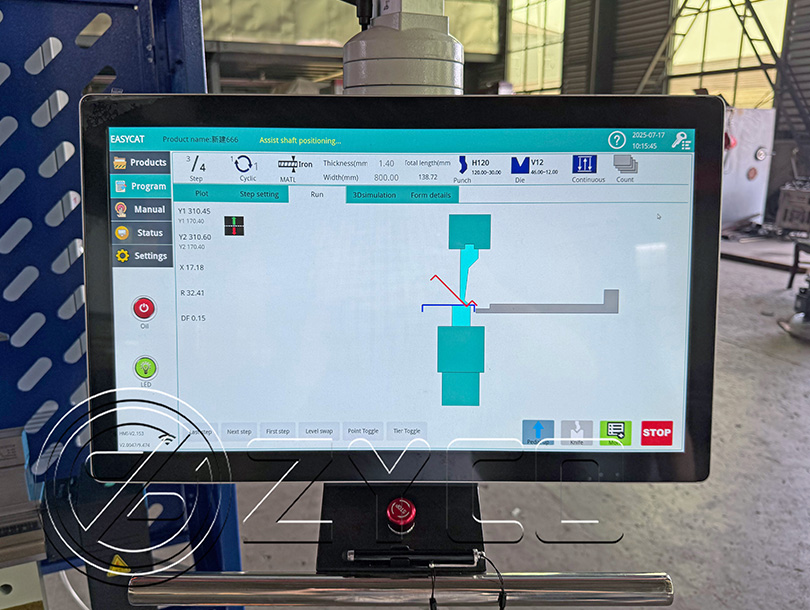

Système de contrôle
- L'interface conviviale utilise une conception basée sur des icônes, simplifiant la programmation pour le pliage par lots en plusieurs étapes et améliorant considérablement l'efficacité du traitement.
- Doté d'un écran tactile couleur haute précision de 21,5 pouces importé de Taïwan, il prend en charge le multitouch et une variété de gestes pour un affichage clair et détaillé.
- La programmation graphique intelligente génère automatiquement des plans de processus de pliage et effectue une vérification des interférences, prenant en charge les simulations de processus de préproduction.
Voir plus +

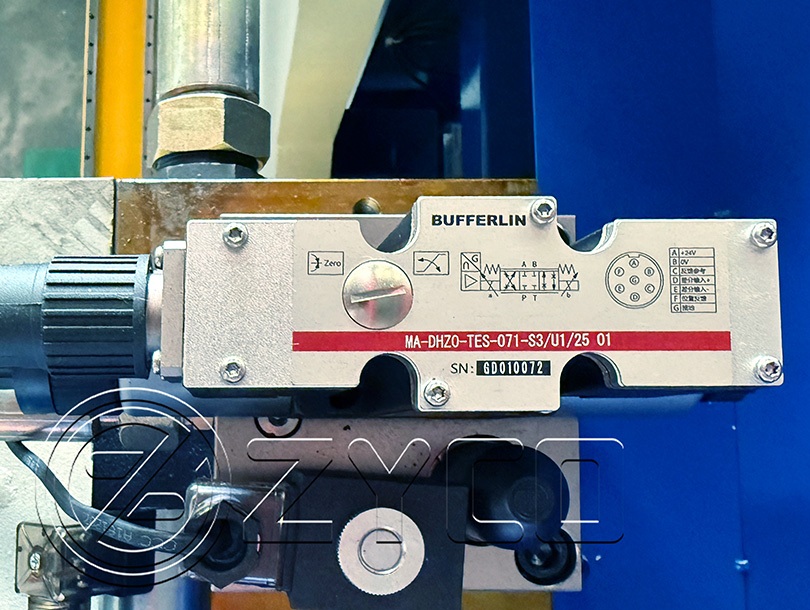

Système hydraulique
- Le bloc de vannes principal utilise des produits de la marque BFL, garantissant des performances stables, précises et durables.
- La pression hydraulique peut être ajustée avec précision pour correspondre parfaitement aux exigences de force de flexion des différents matériaux.
- Le système de commande servo-hydraulique synchrone se caractérise par une conception compacte, un espacement optimisé des vérins hydrauliques et une excellente tolérance à la charge.
Voir plus +

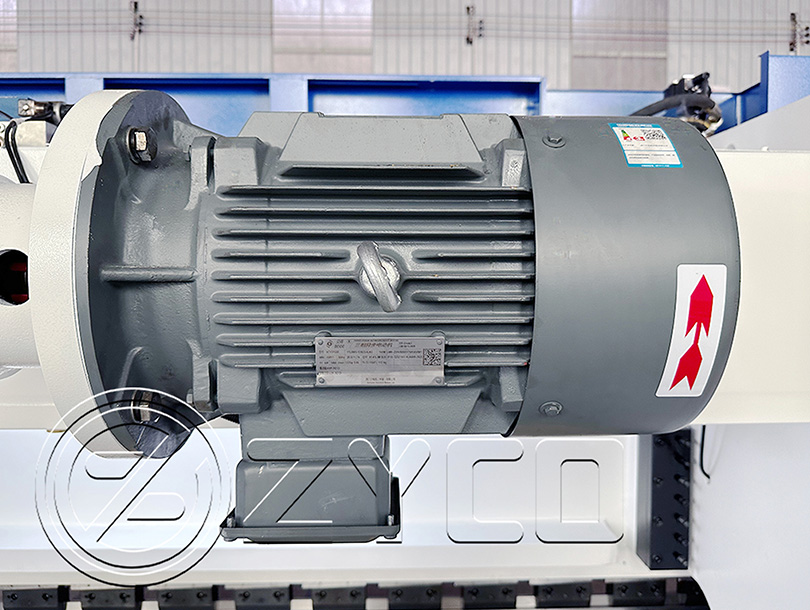

Moteur principal
- Moteur Siemens d'origine, gage de fiabilité et de durabilité.
- Faible niveau sonore en fonctionnement et excellente efficacité énergétique.
- Système complet de service après-vente.
Voir plus +
jauge arrière
- Des vis à billes et des guides linéaires de haute précision importés remplacent les mécanismes de transmission traditionnels, garantissant une précision de positionnement stable et durable.
- L'ensemble du système subit un processus de trempe à haute température afin d'éliminer efficacement les contraintes internes, d'améliorer les propriétés des matériaux et d'éviter les écarts de précision causés par la déformation structurelle.
Voir plus +

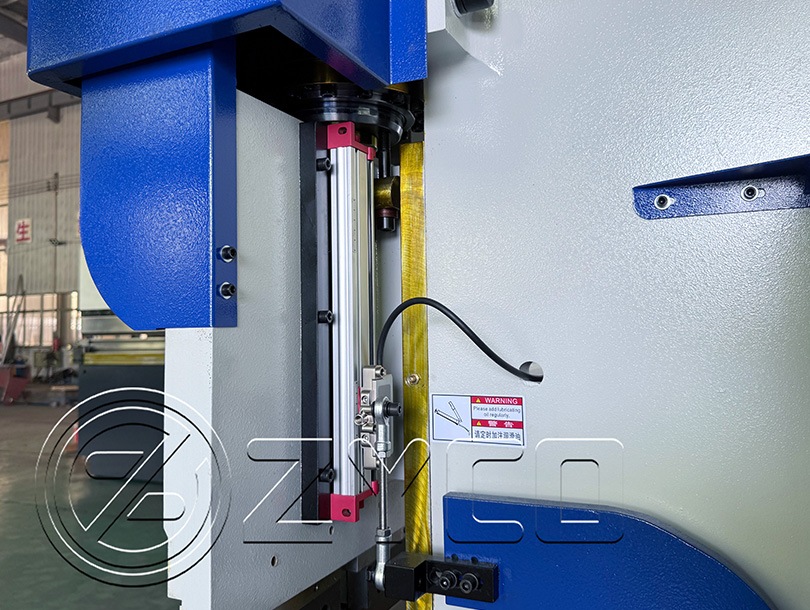

Échelle
- L'élément de mesure principal utilise une balance de marque BFL.
- Précision de mesure ultra-élevée et réponse rapide.
- Durable et longue durée de vie.
Voir plus +
Affichage de la structure interne
Pour obtenir des spécifications plus détaillées, n'hésitez pas à nous contacter.
Schéma de structure d'une cintreuse hydraulique
1. Réservoir d'huile 2. Moteur principal 3. Interrupteur de fin de course 4. Boîtier électrique 5. Doigt d'arrêt
6. Jauge arrière 7. Panneau mural8. Cylindre hydraulique 9. Glissière 10. Système CNC
11. Serrage rapide 12. Moule supérieur 13. Moule inférieur 14. Plaque de support d'établi
Dessin de la pièce de traitement
Exemple d'affichage
Cette page ne permet pas d'afficher les paramètres un par un. Pour tout autre modèle, veuillez nous contacter. |
Paramètre | Unité | Valeur |
Modèle commun | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pression | KN | 630 | 1000 | 1600 | 2000 |
Longueur de flexion | mm | 2500 | 3200 | 3200 | 3200 |
Distance entre les colonnes | mm | 2030 | 2600 | 2600 | 2600 |
Hauteur d'ouverture maximale | mm | E=440 | E=480 | E=500 | E=520 |
Profondeur de la gorge | mm | D=250 | D=320 | D=320 | D=320 |
Courbe de glissement (axe Y) | mm | 170 | 200 | 200 | 220 |
Vitesse de déplacement de la diapositive
| Aucun chargement |
mm/s
| 200 |
Pressage | 12 |
Retour | 170 |
Puissance du moteur principal | KW | 5.5 | 7,5 | 11 | 15 |
Précision machine
| Répétition du curseur Y | mm | ≤±0,02 |
Positionnement du curseur Y | mm | ≤±0,02 |
Positionnement répétitif de la jauge arrière X, R | mm | ≤±0,05 |
Dimensions (L*l*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Poids | KG | 5500 | 7500 | 9500 | 12000 |
Partenaires
Photos des clients
Certificat d'honneur
Q : Comment obtenir un devis précis de notre part ? A : Veuillez nous fournir les détails du matériau, l'épaisseur maximale et la largeur maximale.
Q : Pouvez-vous assurer le service OEM ?
R : Oui, c'est possible. Votre design est accepté, votre logo peut être utilisé sur la machine.
Q : Quels sont les frais de livraison ? de Chine vers votre pays ?
A: Nous pouvons expédier la machine à votre port ou à votre domicile par voie maritime ou aérienne. Veuillez nous indiquer le port le plus proche ou votre adresse complète avec code postal. Nous travaillons avec un transporteur fiable pour garantir une livraison sûre, pratique et ponctuelle.
Q : Acceptez-vous les paiements par lettre de crédit ?
R : Oui, normalement notre paiement est de 30 % + 70 % par virement bancaire (T/T), le paiement par lettre de crédit est également accepté.
Q : Comment faire fonctionner cette machine ?
A: Nous pouvons filmer notre usine ou vous envoyer directement la vidéo.
Q : Qu’en est-il du service de mise en service ?
A: Nous pouvons proposer un service de mise en service, l'acheteur doit prendre en charge les billets d'avion.
Q : Proposez-vous des formations et des enseignements ?
A: Formation dans l'usine du fournisseur.
