Principe de fonctionnement de l'axe de couronnement de la presse plieuse

Qu'est-ce que Crowning Axis ?

Lors du traitement de la cintreuse, en particulier lors du pliage de grandes longueurs, de plaques épaisses ou de matériaux à haute résistance, la partie médiane est sujette à des angles de pliage incohérents en raison de la « déviation supérieure ou inférieure de la matrice (déformation de pliage) » —— c'est-à-dire que les angles des deux côtés sont normaux et que l'angle médian est trop grand (angle ouvert).
Afin de résoudre ce problème, le « Crowning Axis » a été conçu pour ajuster automatiquement ou manuellement la déformation de la partie médiane de l'établi afin de garantir des angles de pliage constants.

Types courants d'axes de couronnement

1. Couronnement mécanique manuel

✅ Caractéristiques :

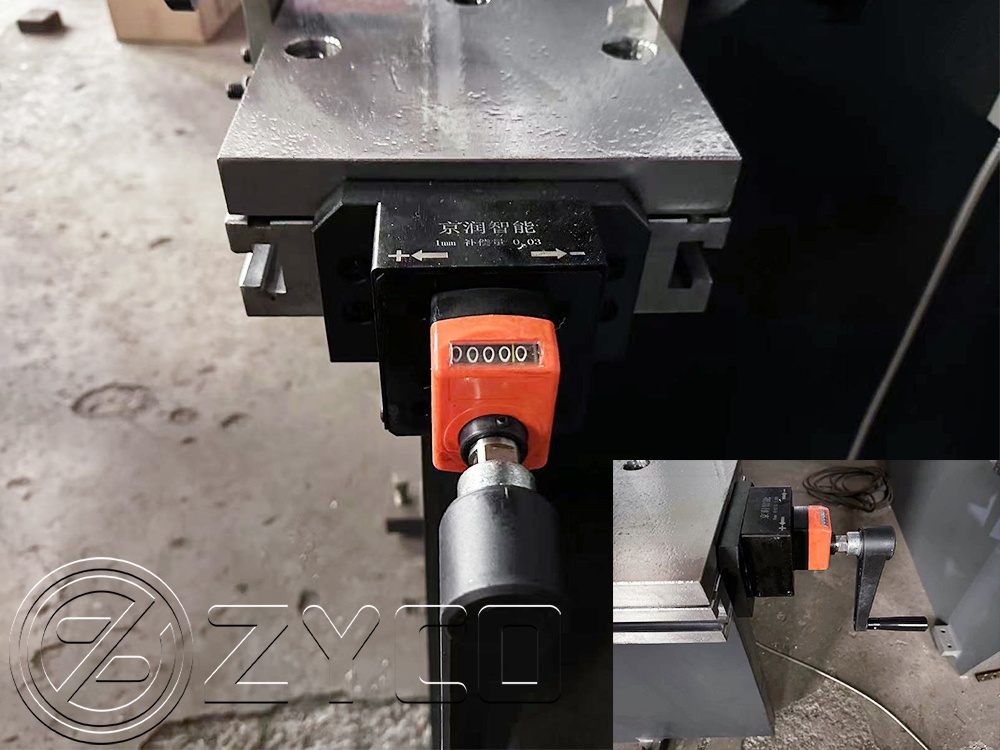

Réglez manuellement le montant de la compensation (généralement avec une clé ou un volant) ;

La structure est de type coin, généralement constituée d'une rangée entière de fers inclinés, épais au milieu et fins aux deux extrémités ;

Aucun moteur ou système CNC n'est impliqué.

✅ Composition structurelle :

Base fixe, bloc incliné mobile, vis de réglage ou volant

✅ Principe de fonctionnement :

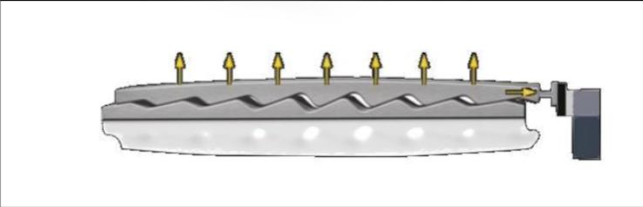

Tournez manuellement le volant, déplacez le bloc incliné, soulevez le milieu de l'établi inférieur et réglez manuellement la quantité de compensation pour différentes épaisseurs/longueurs de plaque.

✅ Avantages :

Faible coût;

Faible taux de défaillance et maintenance simple ;

Convient aux petites usines ou aux scénarios où un seul type de plaque est traité.

❌ Inconvénients :

L'opération dépend de l'expérience et n'est pas adaptée aux novices ;

La précision n’est pas élevée et la cohérence de l’angle est facilement affectée par des facteurs humains ;

Il ne peut pas s'adapter automatiquement aux différents processus et doit être réajusté à chaque fois que l'épaisseur de la plaque est modifiée.

2. Couronnement mécanique automatique

✅ Caractéristiques :

Contrôlé par le système CNC, le la valeur de compensation est définie automatiquement;

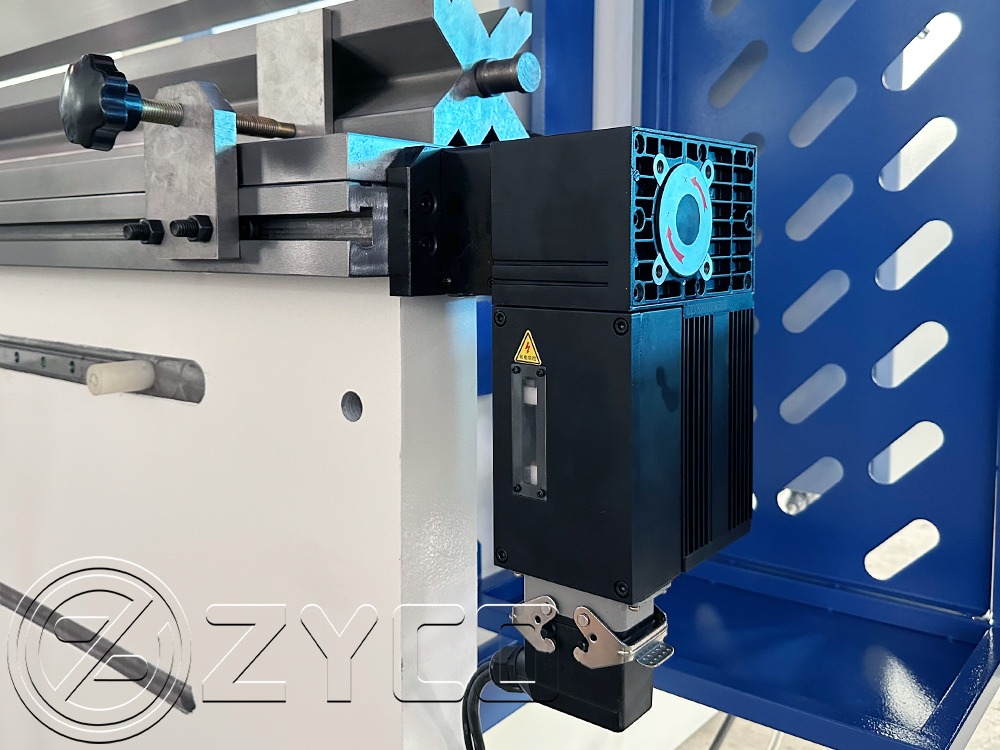

La plupart d'entre eux utilisent une structure de servomoteur + entraînement à vis pour entraîner le groupe de cales ;

La précision et la cohérence sont bien supérieures à celles du type manuel.

✅ Composition structurelle :

Groupe de cales fixes, groupe de cales mobiles, structure moteur + vis ou crémaillère, système de rétroaction de position (encodeur)

✅ Principe de fonctionnement :

Le système CNC (tel que EASYCAT、DELEM, ESA,CYBELEC, etc.) calcule automatiquement la déflexion en fonction de l'épaisseur de la plaque d'entrée, du moule, de la longueur, etc.;

Émet automatiquement des instructions pour contrôler le moteur afin de déplacer le coin ;

Obtenez une déformation de compensation dans la zone médiane et compensez avec précision la déflexion.

✅ Avantages :

Compensation automatique pour améliorer l’efficacité ;

Coopérer avec la commutation de programme, l'angle est toujours cohérent ;

Indépendant de l'expérience de l'opérateur, adapté à la production multi-variétés et multi-lots.

❌ Inconvénients :

Le coût est légèrement plus élevé ;

Les besoins d’entretien des moteurs et des vis sont plus élevés.

Tableau comparatif récapitulatif
