Pourquoi le rainurage est-il préférable au pliage en une seule passe pour des exigences strictes en matière d'angle R ?

Dans le domaine de la transformation de tôles haut de gamme, les exigences relatives aux angles de pliage (angles d'équerre) déterminent souvent directement la texture finale du produit, notamment dans des secteurs tels que la décoration d'ascenseurs, les châssis de précision, les vitrines, les panneaux de porte et les façades rideaux. De nombreuses usines optent pour des plieuses plus performantes afin d'améliorer la précision du pliage, mais constatent néanmoins que les angles de pliage de certains produits ne répondent pas aux exigences des clients, en particulier pour les pièces nécessitant des angles droits, des arêtes vives et des angles quasi sans arrondi.

Le problème ne réside souvent pas dans la machine à plier, mais dans la méthode de traitement :
Pour les produits soumis à des règles strictes Angles Rexigences, "Gtoiture + bLa terminaison "supérieure" est souvent bien supérieure à la terminaison traditionnelle. Bfin.

Ce qui suit expliquera pourquoi, du point de vue des principes de traitement et des applications pratiques.

1. Pourquoi est-il difficile d'obtenir un angle R extrêmement petit dans un seul virage ?

Les méthodes de pliage traditionnelles (qu'elles soient par torsion, électro-hydrauliques ou purement électriques) sont soumises aux limitations techniques suivantes :

1) Le matériau lui-même possède une résilience

Après avoir été plié, le métal reprend automatiquement sa forme initiale, reprenant un angle plus important et formant ainsi un coin arrondi naturel au niveau du pli. Quelle que soit la précision de la cintreuse, elle ne peut éliminer complètement ce phénomène.

2) L'ouverture en forme de V de la matrice inférieure détermine l'angle de pliage (R).

Plus le moule inférieur est grand, plus le R est grand ; cependant, même si une très petite rainure en V est utilisée, la différence existe toujours :

Les coins arrondis sont encore visibles

La face extérieure de la pièce est facilement endommagée.

Les plaques épaisses sont sujettes aux fissures.

Il est donc difficile de trouver un équilibre entre « précision », « apparence » et « solidité » dans un seul coude.

3) Plus la feuille est mince, plus il est difficile de maintenir un angle aigu lors du pliage.

Les tôles d'acier inoxydable d'une épaisseur de 0,8 à 1,2 mm nécessitent souvent des bords nets, mais lorsque le matériau est trop mince lors du pliage, Angle Rcela reste évident et il est facile de le tordre et de le déformer.

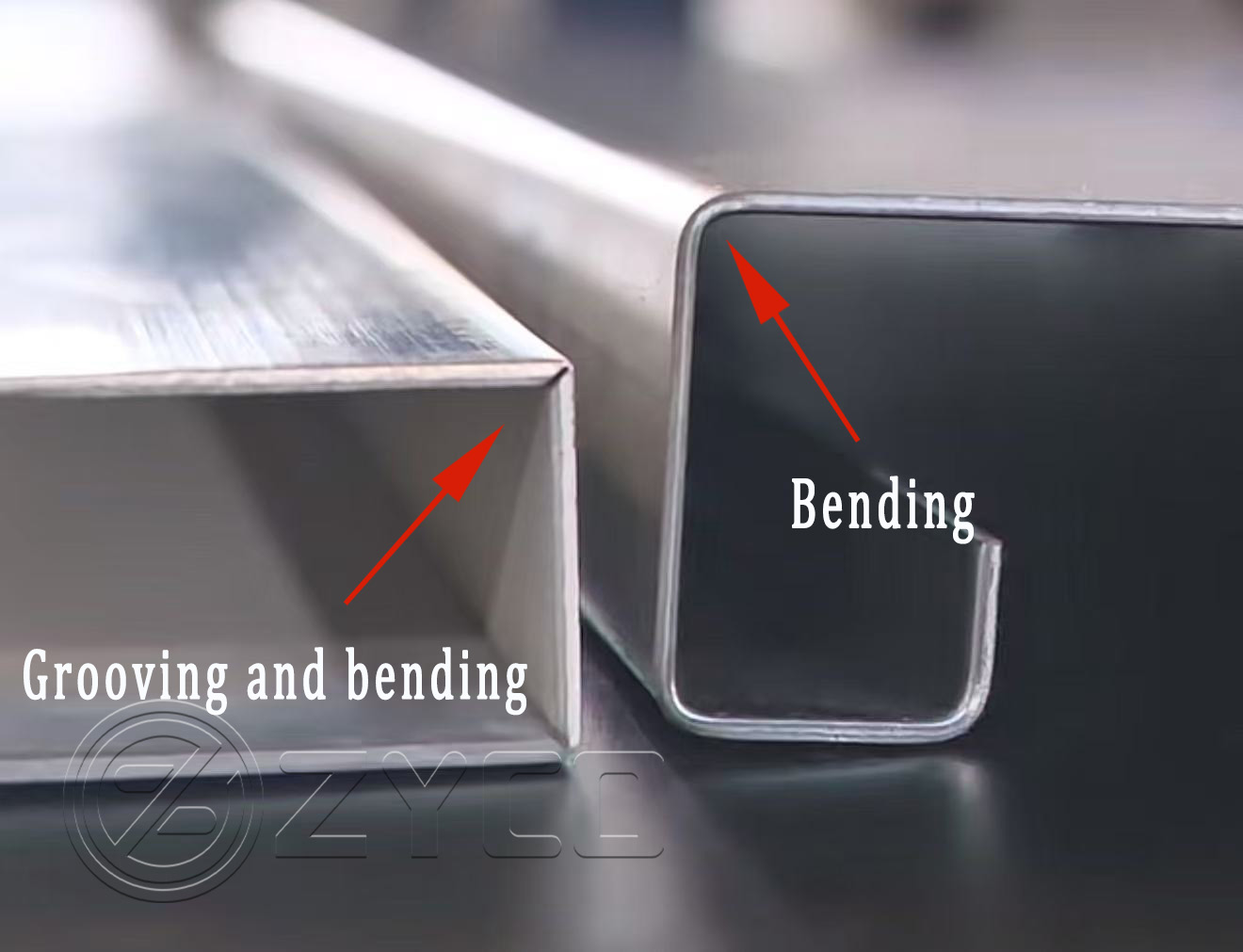

2. Comment faire en sorte que le R du pli soit proche d'un angle droit lors du rainurage ?

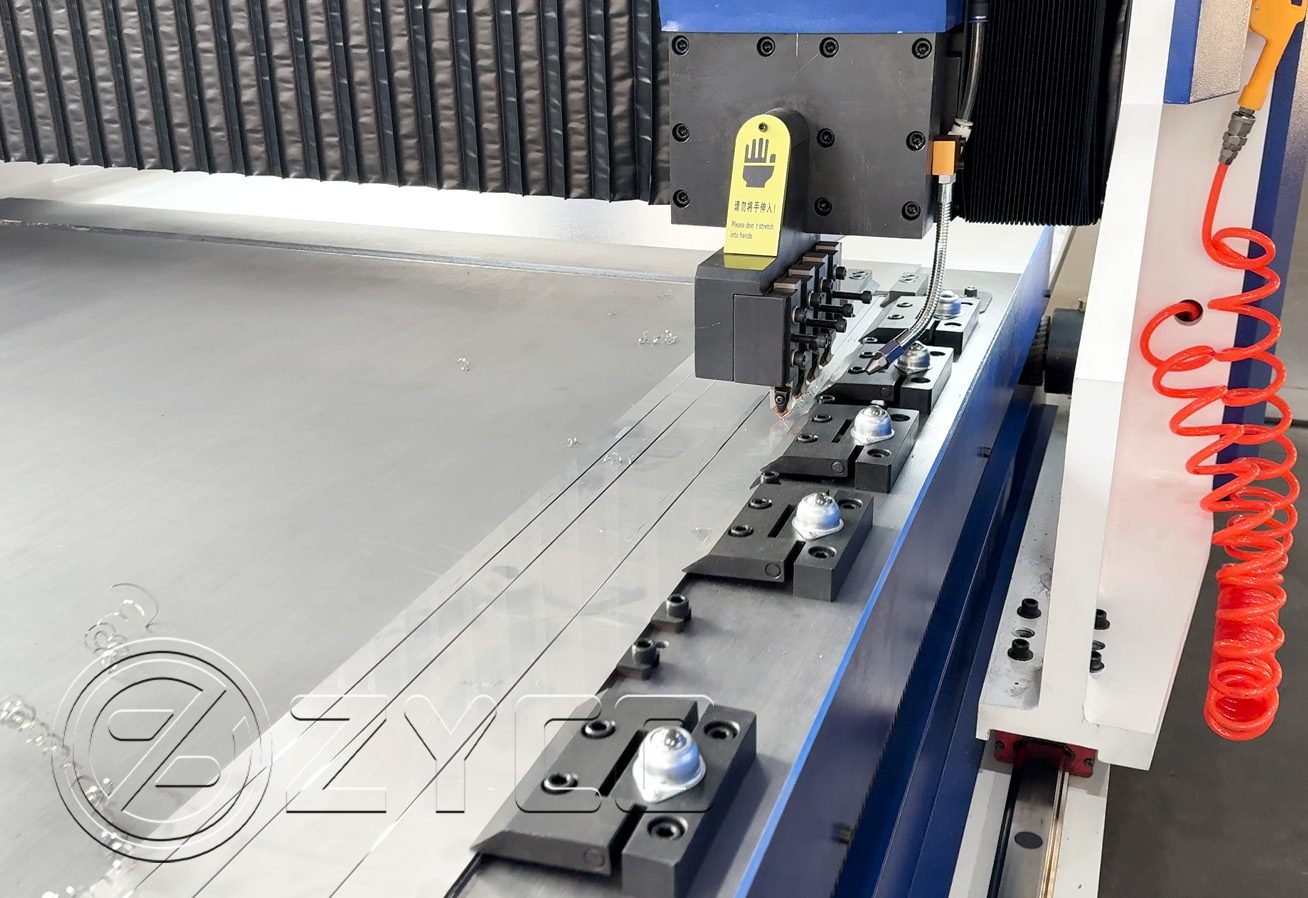

Lorsque la ligne de pliure est prétraitée à l'aide d'une rainureuse, l'effet de pliage est considérablement modifié :

1) En amincissant la zone de pliage, le matériau est amené à « se plier le long de la ligne ».

Le rainurage consiste à enlever une partie de l'épaisseur du matériau le long de la ligne de pliage, ce qui facilite l'adaptation de la feuille à la surface incurvée du moule au niveau de la ligne de pliage, ce qui entraîne des plis plus concentrés et une répartition des contraintes plus uniforme.

L'effet après pliage est généralement :

L'angle R disparaît presque complètement.

Arêtes de pliage nettes et précises

Visuellement plus proche d'un angle parfait de 90°

2) Le rebond du matériau est considérablement réduit

L'épaisseur du matériau restant après le rainurage est très mince et le comportement de retour élastique est presque éliminé, ce qui facilite l'obtention de l'exigence de précision de ±0,3° après le pliage.

3) Plus respectueux de la tôle — pas de marques de surface, pas de plis

Le rainurage réduit la force de flexion, ce qui rend les tôles minces moins sujettes à :

laisser des empreintes

Rayures superficielles

Rides ou déformations

Cela a considérablement amélioré l'apparence du produit.

3. Pour les pièces soumises à des exigences strictes en matière d'angle R, trois scénarios clés où le rainurage est plus efficace qu'un simple pliage

1) Industrie des ascenseurs : Exige des « bords droits et des lignes nettes »

Les panneaux miroir sont particulièrement sensibles aux marques de pliage. Le rainurage permet de conserver des bords droits et élégants lors du pliage, ce qui confère au panneau une finition plus haut de gamme.

2) Décoration architecturale : Les angles intérieurs et extérieurs doivent être « nets et distincts ».

Les panneaux en aluminium pour murs-rideaux, les moulures de cadres de porte, etc., nécessitent généralement que les bords soient pliés sans coins arrondis, sinon cela affectera l'effet visuel global.

3) Boîtier d'équipement de précision : rechercher une apparence visuelle homogène

Les baies de serveurs, les armoires d'équipements automatisées et autres dispositifs similaires nécessitent des arêtes aussi nettes que possible pour paraître plus compacts et raffinés.

Dans ces situations, un simple pli est insuffisant, et le rainurage devient presque la procédure standard.

4. Rainurage + cintrage ≠ augmentation des coûts, mais plutôt amélioration de la compétitivité

De nombreuses usines considèrent le rainurage comme une étape supplémentaire, mais après l'avoir essayé, elles constatent que les avantages l'emportent largement sur les coûts.

Le taux de défauts a diminué de manière significative.

Apparence plus uniforme

Les plaintes des clients ont diminué

Les commandes haut de gamme sont plus faciles à satisfaire aux normes

Amélioration globale de l'image de l'usine

Dans les mêmes conditions d'équipement, les usines capables de réaliser du rainurage ont une capacité de prise de commandes nettement supérieure à celle des usines qui ne peuvent effectuer que du pliage.

5. Résumé

Pour les produits dont les exigences en matière d'angle R sont strictes, il existe toujours une limite technique à la possibilité de les cintrer en une seule opération. La technologie de rainurage, en revanche, repousse cette limite, permettant ainsi d'obtenir un résultat impeccable.

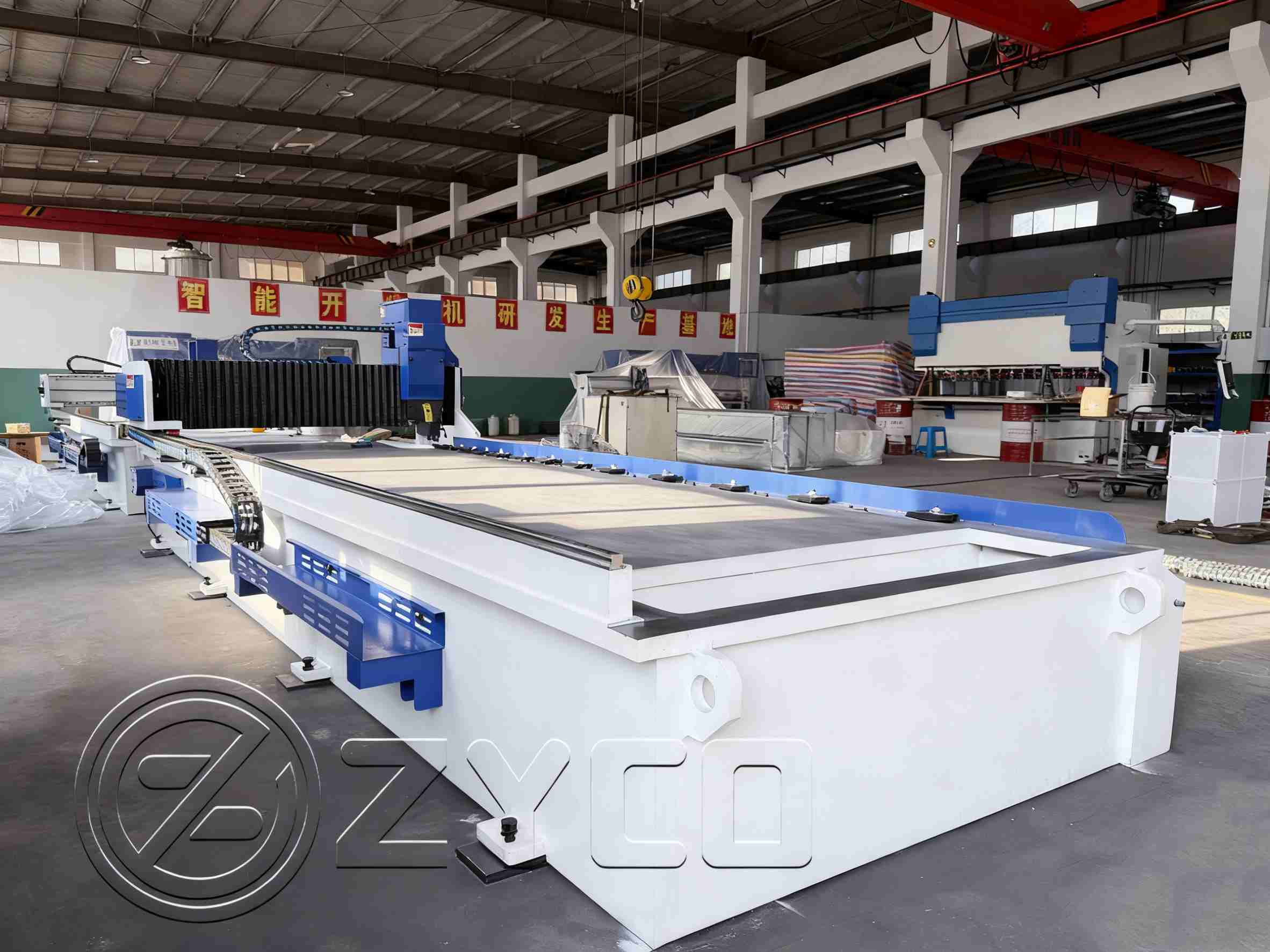

Si vous souhaitez améliorer l'apparence de vos produits, accroître la précision du pliage ou accéder à un marché haut de gamme, une machine à rainurer est un équipement clé qui mérite d'être pris en considération.

Si vous souhaitez obtenir davantage d'informations sur l'application du rainurage à vos produits, n'hésitez pas à me contacter. Je peux vous fournir des conseils plus personnalisés en fonction de votre secteur d'activité, du matériau de vos feuilles et de vos plans.
