Machines à rainurer horizontales ou verticales : laquelle est la plus adaptée à votre usine ?

Dans les procédés de formage de tôles de haute précision, le rainurage est une étape préliminaire essentielle qui détermine la précision du pliage ultérieur et l'homogénéité de l'aspect de la pièce. En choisissant la machine adéquate, on peut réaliser un rainurage profond et régulier sur les tôles épaisses et un rainurage superficiel et uniforme sur les tôles minces, ce qui peut améliorer l'efficacité de la ligne de production de 30 %. À l'inverse, un mauvais choix peut entraîner soit un écart de profondeur de rainurage supérieur à 0,2 mm sur les grandes tôles, provoquant des déformations, soit des serrages répétés sur les petits lots de pièces, ralentissant ainsi la production.

Lors de l'achat de rainureuses, de nombreuses usines de tôlerie rencontrent des difficultés au moment de choisir entre un rainurage horizontal et vertical. Aujourd'hui, nous vous aidons à sélectionner le modèle le plus adapté à vos besoins, en tenant compte de trois critères : la logique de processus, les scénarios de traitement et les contraintes techniques.

1. Logique du processus de base : efficacité du double passage vs stabilité et précision du passage unique

L'efficacité et la précision d'une machine à rainurer peuvent être déterminées par la configuration de sa tête de coupe et la logique de son cycle d'usinage, qui déterminent son adéquation à différents scénarios.：

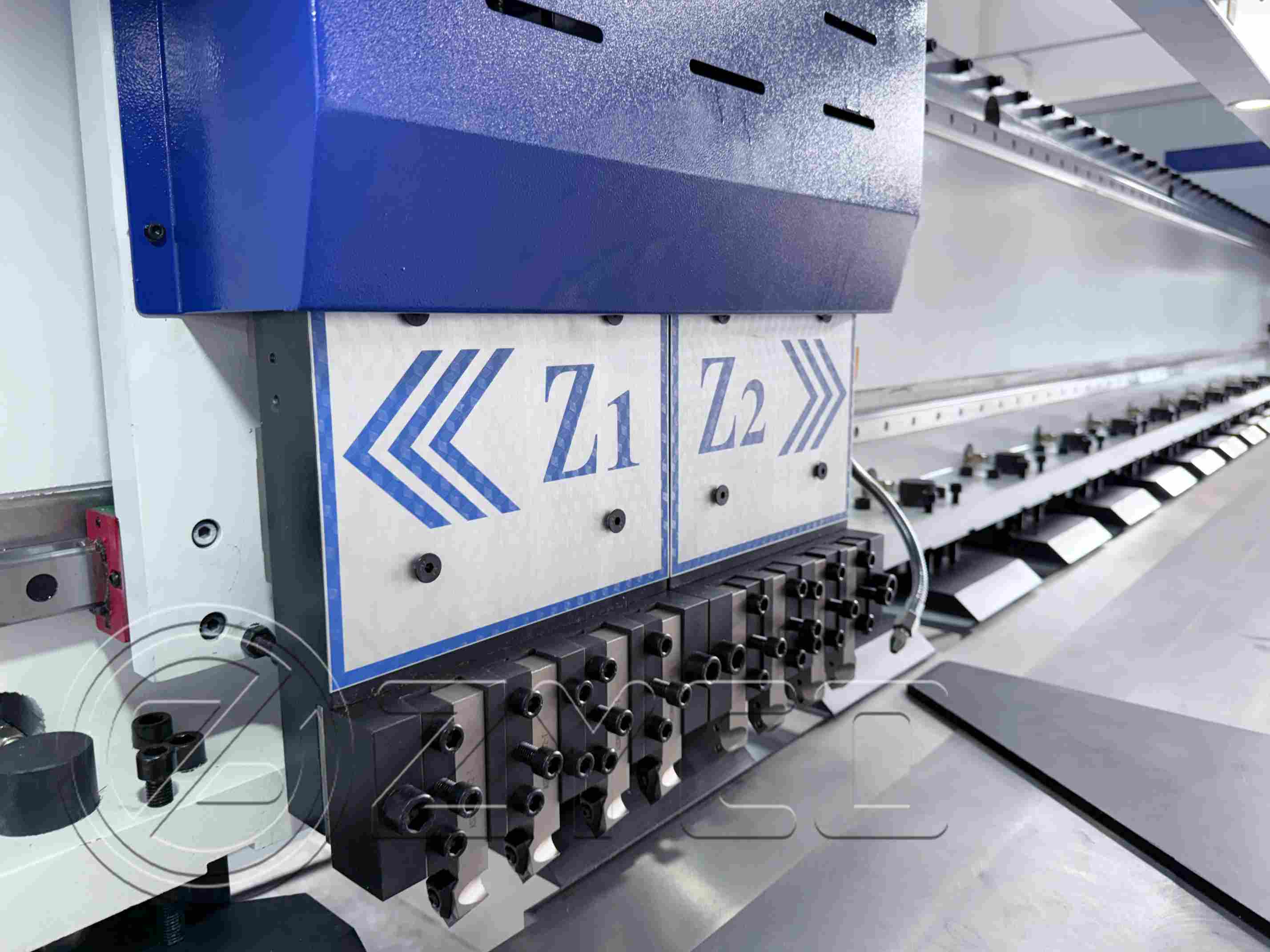

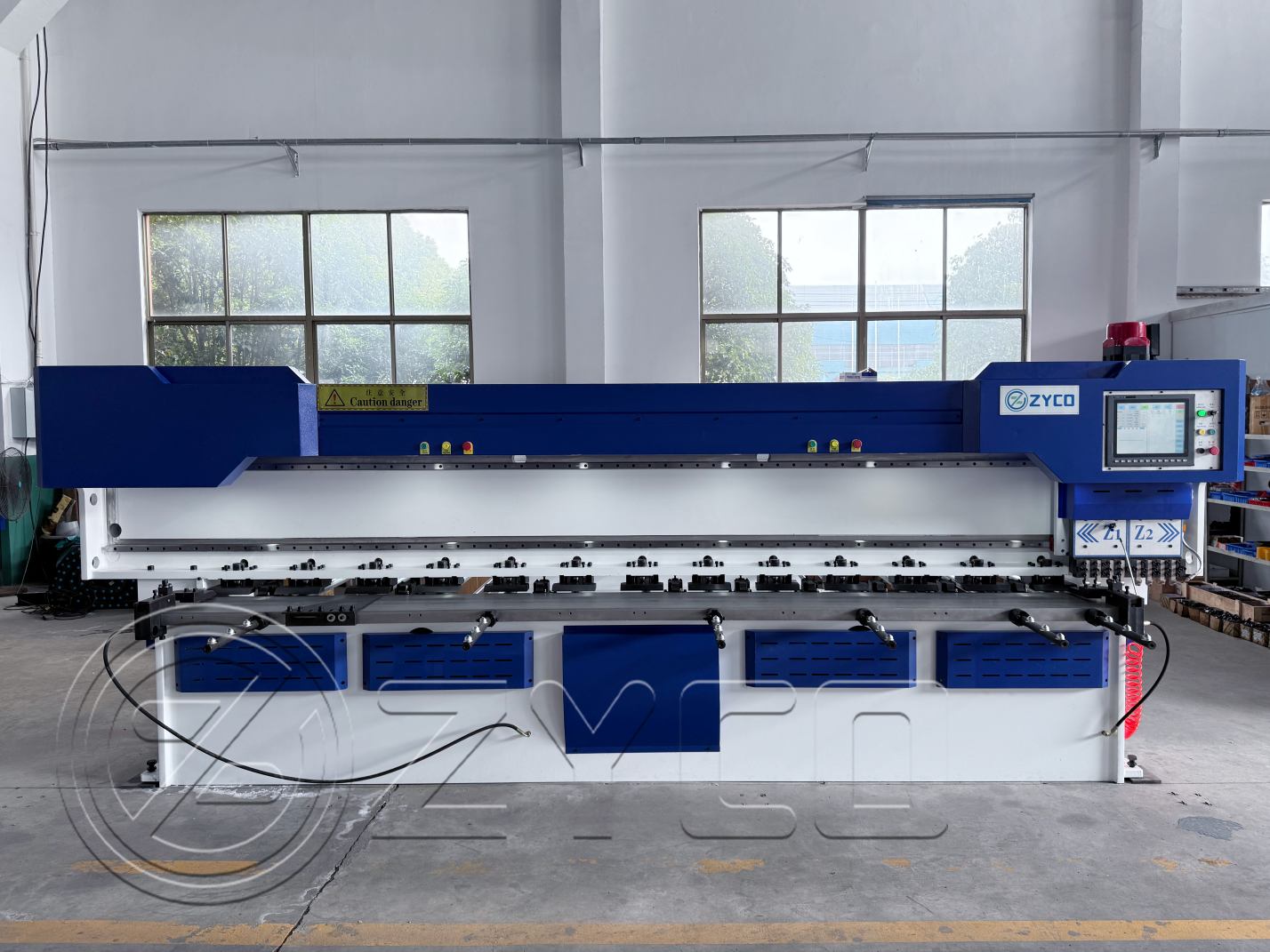

Machine à rainurer verticale : usinage en double passe à 8 lames, le moteur d'efficacité pour les plaques épaisses et les petits composants.

Le modèle vertical est équipé de 8 jeux de têtes de coupe et adopte une « logique d'usinage à double passe » : lors de la passe aller, 4 jeux de têtes de coupe effectuent simultanément le rainurage, et lors de la passe retour, les 4 autres jeux de têtes de coupe sont commutés pour continuer l'usinage, et 2 rainures peuvent être usinées en un seul aller-retour.

Cette conception est parfaitement adaptée aux besoins de traitement des petites séries et des produits de catégories multiples. Par exemple, lors de la production de panneaux pour armoires de petits équipements et de composants métalliques décoratifs, il n'est plus nécessaire d'ajuster fréquemment la position des panneaux, et le volume de production par unité de temps peut être augmenté de plus de 40 %.

D'un point de vue technique, la machine à rainurer verticale se distingue par son excellente compatibilité avec les matériaux épais.：

Épaisseur de serrage maximale : 6-7 mm

Profondeur de rainurage recommandée : ≤ 2,5 mm (satisfait aux exigences du cintrage en rainure profonde)

Pour les usines qui produisent principalement des pièces épaisses et de petites séries de commandes, les machines à rainurer verticales constituent un choix rentable qui allie « précision + efficacité ».

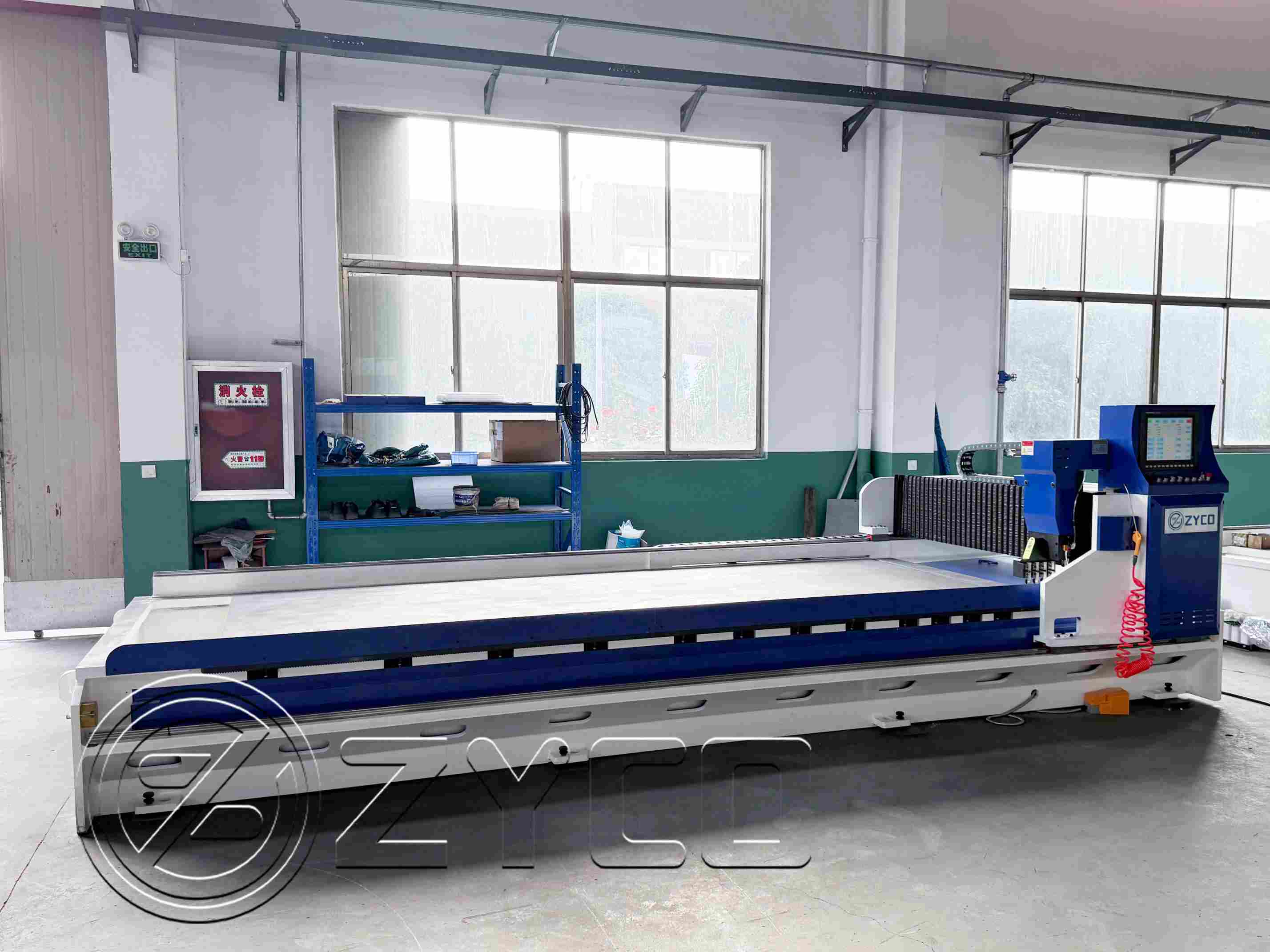

Machine à rainurer horizontale : traitement en une seule passe à 4 lames, leader en matière de stabilité pour le rainurage de haute précision sur grandes tôles.

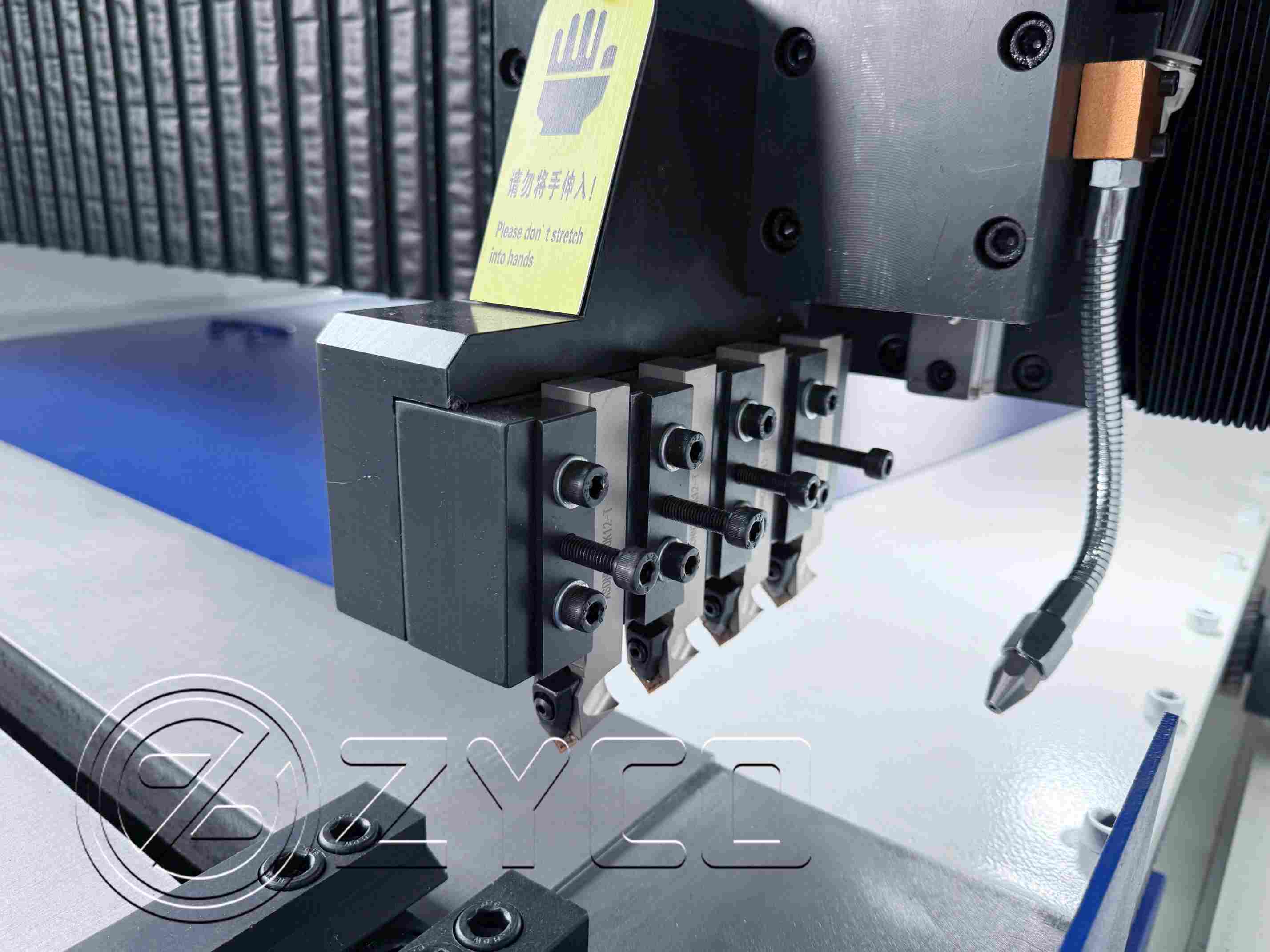

Le modèle horizontal est équipé de 4 jeux de têtes de coupe et adopte une « logique de traitement à passage unique » : seule la tête de coupe entre en contact avec la plaque pour réaliser les rainures lors du passage aller, et le porte-outil est automatiquement relevé lors du passage retour, réalisant ainsi le traitement d'une seule rainure en un seul aller-retour.

Bien que cela puisse paraître un « rythme plus lent », il s'agit en réalité d'une « optimisation exclusive » pour les panneaux de grande taille : lorsque de larges panneaux de murs-rideaux et de longs éléments intérieurs de transport ferroviaire (longueur ≥ 3 m) sont posés à plat sur un long établi horizontal, le traitement en une seule passe permet d'éviter les erreurs de positionnement causées par le mouvement de va-et-vient des panneaux, et l'écart de rectitude de la rainure peut être contrôlé à 0,05 mm près.

Ses limites techniques sont davantage axées sur le « rainurage de précision sur plaques minces » :

Épaisseur de serrage maximale : 4 mm

Profondeur de rainurage recommandée : ≤ 1,5 mm (répondant aux exigences esthétiques du cintrage à rainure peu profonde)

Pour les usines spécialisées dans les grands panneaux et les commandes de haute précision, la machine à rainurer horizontale est un équipement clé pour garantir un rendement élevé de produits de qualité.

2. Guide de sélection basé sur des scénarios : Choisir la bonne machine = Économiser 30 % sur les coûts de traitement

Il n'existe pas de « modèle universel », seulement le modèle adapté à votre chaîne de production — faites-le correspondre aux principaux types de commandes de votre usine pour réduire rapidement vos options :

Optez pour la verticale groove machine d'abord, si votre usine :

✅ Les commandes principales concernent les petites armoires et les composants métalliques épais (tels que les panneaux de boîtes de distribution et les boîtiers d'équipements).

✅ Traitement fréquent de plaques de 6 à 7 mm d'épaisseur nécessitant des rainures de plus de 2 mm de profondeur pour supporter le pliage

✅ Les commandes sont principalement de petits lots à haute fréquence, et la priorité est donnée à l'efficacité du traitement par unité de temps.

Optez pour l'horizontal groove machine d'abord, si votre usine :

✅ Les commandes principales concernent de grands panneaux de façade et de longs éléments structurels (tels que des éléments de murs-rideaux et des garnitures intérieures pour le transport ferroviaire).

✅ Traite fréquemment des tôles minces jusqu'à 4 mm et nécessite des rainures peu profondes pour assurer la planéité de la surface après pliage.

✅ Les commandes concernent principalement des produits de grande taille et de haute précision, avec des exigences strictes en matière de régularité des rainures.

Comment sélectionner les commandes mixtes ?

Si une usine traite à la fois de petits lots de matériaux épais et des plaques minces grand format, elle peut prioriser le choix du type de machine principal en fonction du « pourcentage de commandes principales » : par exemple, si 70 % des commandes principales concernent des pièces petites et épaisses, il est conseillé de choisir une machine verticale. groove machine ; sinon, choisissez une machine horizontale.

3. Pièges liés au choix du modèle : ne laissez pas « l’obsession des spécifications » nuire à l’efficacité de votre production

De nombreuses usines sont tombées dans ces pièges :

· Le choix aveugle d'une machine à rainurer verticale (car la plaque de serrage peut supporter des matériaux plus épais), alors que la commande principale concernait de grands panneaux, a entraîné un balancement des panneaux pendant le serrage, provoquant un écart de profondeur de rainure supérieur à 0,2 mm et un taux de retouche de pliage atteignant 15 % ;

· Suivre la tendance et choisir une machine à rainurer horizontale (en raison de sa plus grande précision), mais traiter fréquemment des matériaux de 6 mm, vous oblige à ralentir la vitesse d'usinage, ce qui entraîne une efficacité 50 % inférieure à celle d'un modèle vertical.

L'essence de la sélection consiste à répondre aux « exigences de processus des commandes principales », plutôt que de simplement rechercher le « maximum de paramètres ».

Quel modèle votre usine devrait-elle utiliser ?

Si vous avez encore des doutes, n'hésitez pas à nous contacter et à nous communiquer les dimensions, l'épaisseur du matériau et les besoins de production journaliers de votre entreprise. Nous vous proposerons directement le modèle de machine adapté et vous pourrez également programmer un essai sur site avec une machine prototype. En effet, choisir la bonne machine est la première étape pour réduire les coûts et optimiser l'efficacité du travail de la tôle.
