ZYCO
1. Positionnement bidirectionnel de haute précision, compensation automatique de l'écartement de la vis mère, équipé d'une fonction de protection anti-collision et de retrait de matériau, ce qui peut prolonger la durée de vie.
2. Écran tactile de 10 pouces, prend en charge le préréglage des paramètres et l'appel de la bibliothèque de processus.
3. Prend en charge la « programmation en plusieurs étapes » pour obtenir des formes complexes telles que des formes en Z et en U.
Système de contrôle
- Équipé d'un système CNC haute performance, il offre de puissantes capacités de traitement informatique pour assurer un positionnement précis au millimètre près de chaque action de pliage.
- Le système prend en charge la sauvegarde en un clic et la récupération instantanée des paramètres, ce qui réduit considérablement le temps de débogage de l'équipement et garantit la continuité de la production.
- L'appareil dispose d'un espace de stockage massif intégré, qui peut enregistrer plus de 500 programmes de traitement indépendants, et chaque programme prend en charge des paramètres flexibles jusqu'à 40 processus, qui peuvent facilement faire face à diverses tâches de production.
Voir plus +
Système hydraulique
- Le groupe de vannes hydrauliques hautes performances de Rexroth d'Allemagne est adopté pour assurer la réponse rapide et le contrôle précis du système, tout en améliorant considérablement la durée de vie des composants clés.
- Son système hydraulique intelligent peut ajuster dynamiquement la pression de travail et s'adapter facilement aux exigences de traitement de plaques de différentes épaisseurs et matériaux.
Voir plus +
Compensation mécanique
- Le module de compensation en acier allié à haute résistance est adopté et la précision de compensation de ± 0,01 mm est obtenue grâce à un usinage CNC de précision, ce qui élimine efficacement la déformation de la plaque pendant le processus de pliage et garantit des angles de pliage uniformes sur toute la longueur.
- L'établi adopte une conception de compensation indépendante à plusieurs étages, qui peut ajuster la distribution de pression locale de manière ciblée en fonction de la longueur de pliage, de l'épaisseur de la plaque et des différences de matériau.
Voir plus +

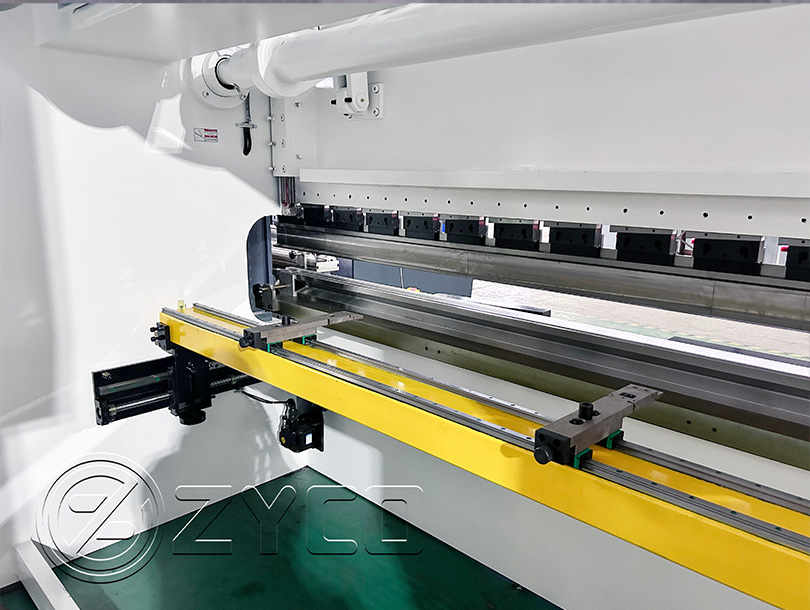

Butée arrière
- La vis à billes de haute précision importée et le guide linéaire sont utilisés pour remplacer la structure de transmission traditionnelle, de sorte que la précision de positionnement et la cohérence répétitive de la butée arrière peuvent réaliser un saut qualitatif.
- Pour garantir une stabilité à long terme, nous effectuons un processus global de revenu à haute température sur le système de butée arrière pour éliminer considérablement les contraintes internes et améliorer la plasticité et la ténacité structurelle du matériau.
Voir plus +
Pompe à huile
- La pompe à huile est moulée avec un matériau en fonte à haute résistance, combiné à une conception structurelle innovante à faible bruit, qui présente une excellente tolérance aux impuretés de l'huile et améliore considérablement la durabilité de l'équipement.
- La pompe à huile adopte une structure de pompe à engrenages optimisée basée sur de la fonte à haute résistance pour s'adapter à des conditions de travail complexes, réduire la fréquence de maintenance et assurer un fonctionnement stable à long terme.
Voir plus +
Affichage de la structure interne
Pour des spécifications plus détaillées, n'hésitez pas à nous contacter.
Schéma de structure d'une cintreuse hydraulique
1. Réservoir d'huile 2. Moteur principal 3. Interrupteur de fin de course 4. Coffret électrique 5. Doigt d'arrêt
6.Jauge arrière 7. Panneau mural 8. Vérin à huile hydraulique 9. Curseur 10. Système CNC
11. Serrage rapide 12. Moule supérieur 13.Moule inférieur 14.Plaque de support d'établi
Traitement du dessin de la pièce
Exemple d'affichage
Cette page ne permet pas d'afficher les paramètres un par un. Pour tout autre modèle, veuillez nous consulter. |
Paramètre | Unité | Valeur |
Modèle commun | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pression | KN | 630 | 1000 | 1600 | 2000 |
Longueur de courbure | mm | 2500 | 3200 | 3200 | 3200 |
Distance des colonnes | mm | 2030 | 2600 | 2600 | 2600 |
Hauteur d'ouverture maximale | mm | E=440 | E=480 | E=500 | E=520 |
Profondeur de la gorge | mm | D=250 | D=320 | D=320 | D=320 |
Course de la diapositive (axe Y) | mm | 170 | 200 | 200 | 220 |
Vitesse de déplacement des diapositives
| Pas de chargement |
mm/s
| 200 |
Pressage | 12 |
De retour | 170 |
Puissance du moteur principal | KW | 5.5 | 7,5 | 11 | 15 |
Précision de la machine
| Répétition du curseur Y | mm | ≤±0,02 |
Positionnement du curseur Y | mm | ≤±0,02 |
Positionnement répété de la butée arrière X, R | mm | ≤±0,05 |
Taille (L*l*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Poids | KG | 5500 | 7500 | 9500 | 12000 |
Partenaires
Photos des clients
Certificat d'honneur
Q : Comment obtenir un devis précis de notre part ? R : Veuillez nous fournir les détails du matériau, de l'épaisseur maximale et de la largeur maximale.
Q : Pouvez-vous effectuer un service OEM ?
R : Oui, nous le pouvons. Votre conception est acceptée, votre propre logo peut être utilisé sur la machine.
Q : Quels sont les frais d'expédition ? de la Chine vers votre pays ?
R : Nous pouvons envoyer la machine à votre port ou à votre adresse de porte par mer ou par avion. Veuillez nous indiquer votre port ou adresse le plus proche avec le code postal. Nous avons un agent maritime fiable pour assurer une livraison sûre, pratique et rapide.
Q : Acceptez-vous les paiements par LC ?
R : Oui, normalement notre paiement est de 30 % + 70 % T/T, le paiement LC est également acceptable.
Q : Comment utiliser cette machine ?
A : Ligne vidéo de notre usine ou nous vous envoyons la vidéo directement.
Q : Qu'en est-il du service de mise en service ?
R : Nous pouvons proposer un service de mise en service, l'acheteur doit se permettre des billets d'avion.
Q : Proposez-vous des cours et des formations ?
A : Formation dans l'usine du fournisseur.
