Guide professionnel ZYCO — Qu'est-ce qu'une machine à rainurer en V ?

Dans la fabrication moderne de tôlerie, l'obtention de plis nets et d'arêtes vives n'est plus seulement une exigence technique : elle est devenue un facteur clé de la qualité et de l'esthétique des produits. Des panneaux architecturaux aux revêtements d'ascenseur, en passant par les armoires, les cadres de porte et les produits décoratifs en acier inoxydable, les fabricants recherchent constamment des moyens d'améliorer la qualité du pliage tout en préservant la régularité et l'efficacité. C'est là que la rainureuse en V joue un rôle essentiel.

Comprendre la machine à rainurer en V

La machine à rainurer en V est un équipement de traitement de la tôle principalement utilisé pour le pré-usinage des tôles métalliques (telles que les tôles d'acier au carbone, d'acier inoxydable et d'aluminium). En réalisant des rainures en V, on modifie l'épaisseur de la tôle, ce qui permet un pliage précis avec des rayons de courbure extrêmement faibles. Cette technique répond aux exigences élevées en matière d'esthétique et de précision des produits dans les secteurs de la décoration haut de gamme, de l'électronique, de l'automobile et autres. Un système CNC contrôle les outils de coupe pour une découpe précise le long d'une trajectoire prédéfinie, permettant ainsi une production en série et une productivité accrue.

Pourquoi l'usinage des rainures en V est-il si important ?

Des bords plus nets et des courbes plus précises

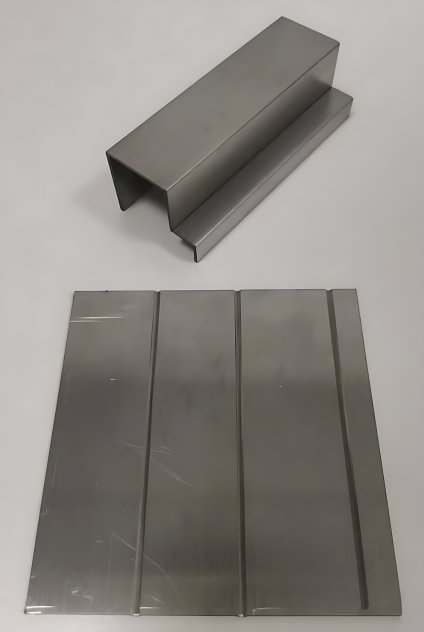

Après le rainurage en V, l'épaisseur résiduelle du matériau au niveau du pli est minimale. Cela permet à la tôle de se plier en un angle net et précis, visuellement plus proche d'un angle de 90°. Pour les produits où l'esthétique est primordiale, comme les panneaux décoratifs ou les cadres de porte, cette différence est immédiatement perceptible.

Précision de pliage améliorée

Le pliage nécessitant moins de force, le retour élastique est considérablement réduit. L'angle de pliage devient ainsi plus prévisible et constant, notamment pour la production en grande série.

Meilleures performances avec des feuilles minces

Les matériaux minces sont plus sujets à la déformation, au plissement et aux marques de surface lors du pliage. Le rainurage en V minimise ces risques en réduisant les contraintes au niveau du pli, contribuant ainsi à maintenir une finition de surface lisse, même sur les tôles minces d'acier inoxydable ou d'aluminium.

Principales applications des machines à rainurer en V

Les machines à rainurer en V sont largement utilisées dans les industries où la précision, l'aspect et la répétabilité sont essentiels, notamment :

Panneaux et façades métalliques architecturaux

Cabines d'ascenseur et panneaux de porte

Meubles et armoires en acier inoxydable

cadres et moulures de portes métalliques

éléments de revêtement décoratif et de design intérieur

Dans ces applications, le rainurage en V fait souvent la différence entre une finition industrielle standard et un produit haut de gamme.

Comment fonctionne une machine à rainurer en V

Le processus de base comporte deux étapes :

1. Positionnement de la feuille

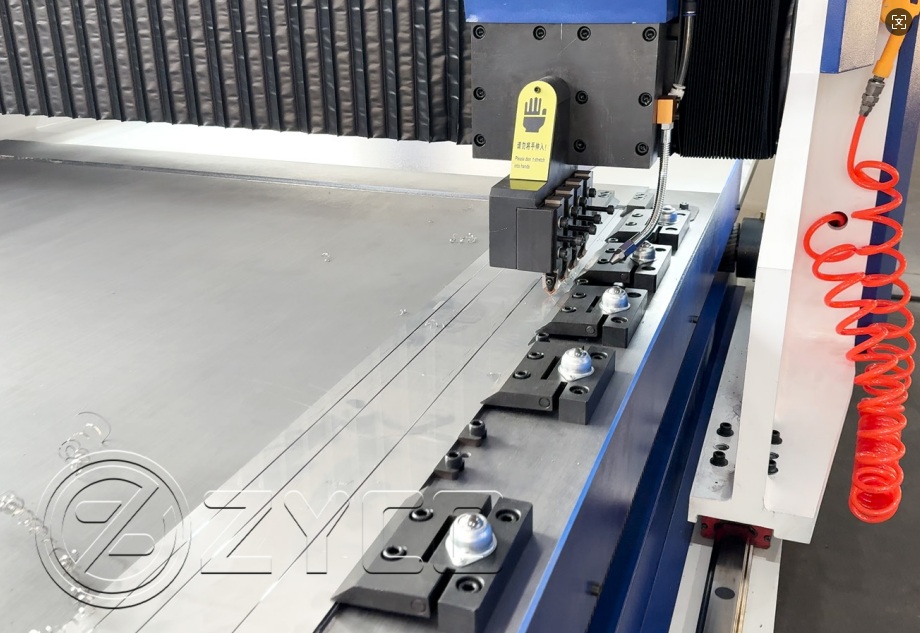

La tôle est fixée solidement sur la table de travail ou maintenue en place par des pinces, selon la conception de la machine.

2. Rainurage le long de la ligne de courbure
Un outil de coupe se déplace selon des trajectoires programmées pour créer des rainures en V précises à des emplacements sélectionnés. La profondeur et l'angle de la rainure peuvent être ajustés en fonction de l'épaisseur du matériau et des exigences de pliage.

Différence entre Horientaux et Vvertical Gtoiture Mmachines

Les principales différences entre les machines à rainurer horizontales et verticales résident dans l'orientation de la broche, le type de pièce usinée, leurs caractéristiques structurelles et leur facilité d'utilisation : les broches verticales, de conception compacte et peu encombrantes, sont adaptées aux pièces fines de petite à moyenne taille (comme la tôle), sont économes en énergie et faciles à charger et décharger ; les broches horizontales, à structure portique rigide, sont adaptées aux pièces volumineuses et lourdes (comme les bâtis de machines-outils), offrent une bonne évacuation des copeaux mais consomment beaucoup d'énergie et sont plus complexes à installer. Le choix doit se fonder sur une analyse approfondie prenant en compte la taille de la pièce, les exigences de précision, l'espace disponible dans l'atelier et le budget.

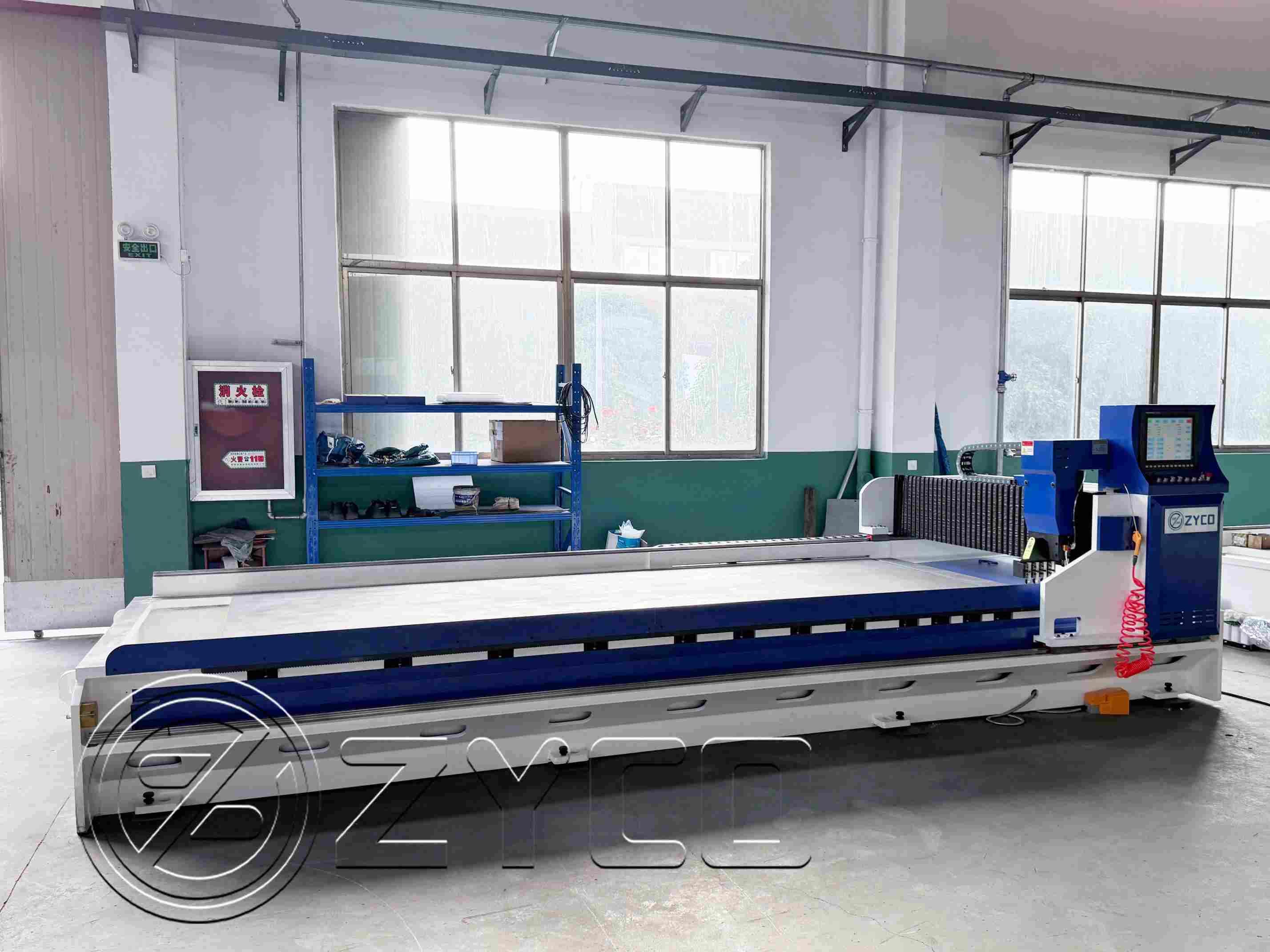

Machine à rainurer en V horizontale

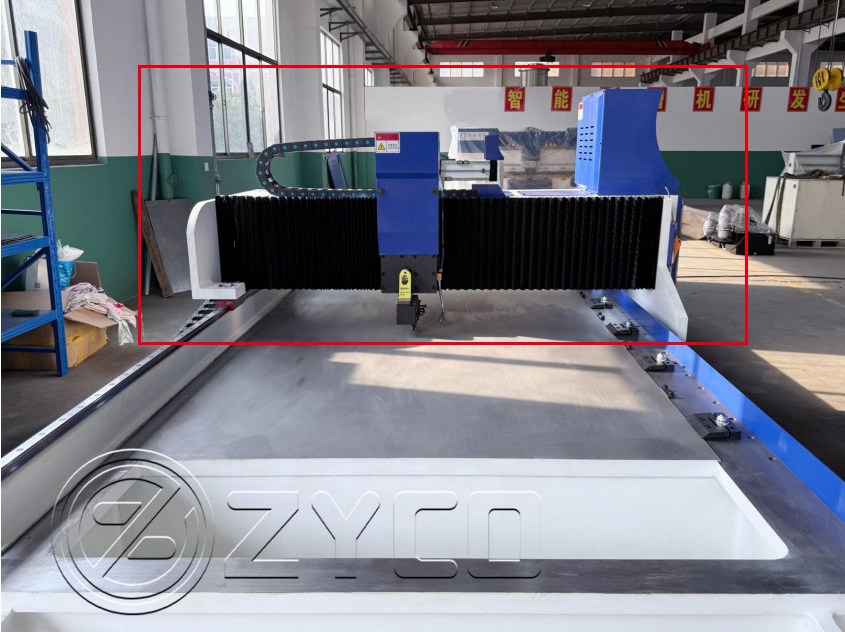

Sstructure :La broche est horizontale (généralement de type portique), ce qui la rend très rigide et lui confère une grande surface de travail.

Avantages :

1）Capacité de charge élevée : convient au traitement de pièces volumineuses et lourdes.

2）Capacité de traitement élevée : Plusieurs surfaces peuvent être traitées en un seul serrage (en option).

3）Évacuation optimale des copeaux : facilite l’évacuation des copeaux et permet un processus d’usinage idéal.

Inconvénients :

1）Consommation énergétique élevée : Le mouvement du portique présente une grande inertie, ce qui entraîne une consommation énergétique élevée.

2）L'installation est complexe : elle nécessite des fondations en béton et occupe une grande surface.

3）Faible niveau de sécurité : le portique et le porte-outil se déplacent dans la même direction à grande vitesse, ce qui constitue un risque pour la sécurité.

4）Précision relativement faible : la surface de la table est sujette à l’usure, ce qui entraîne une précision moindre par rapport aux tables verticales.

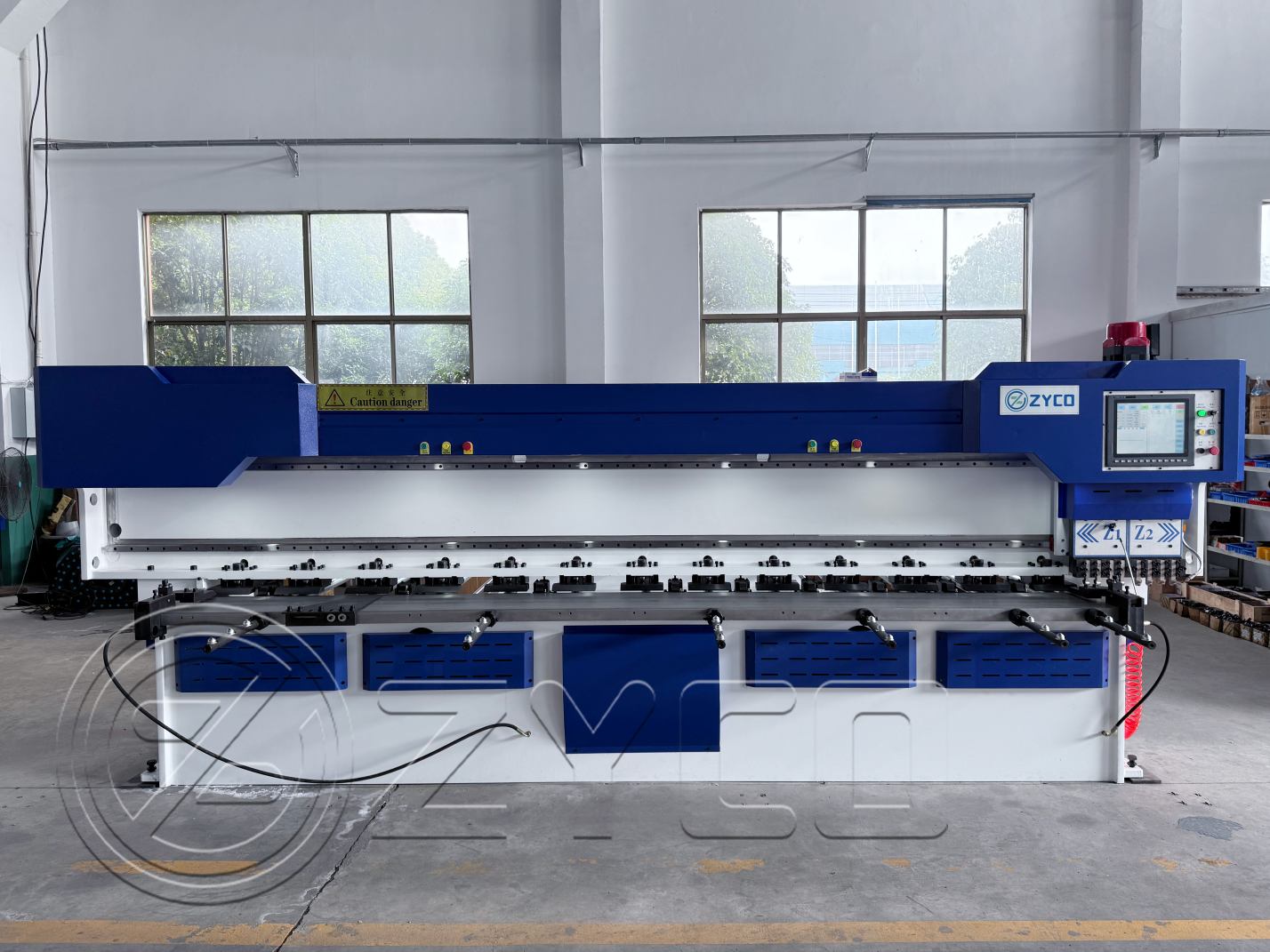

Machine à rainurer en V verticale

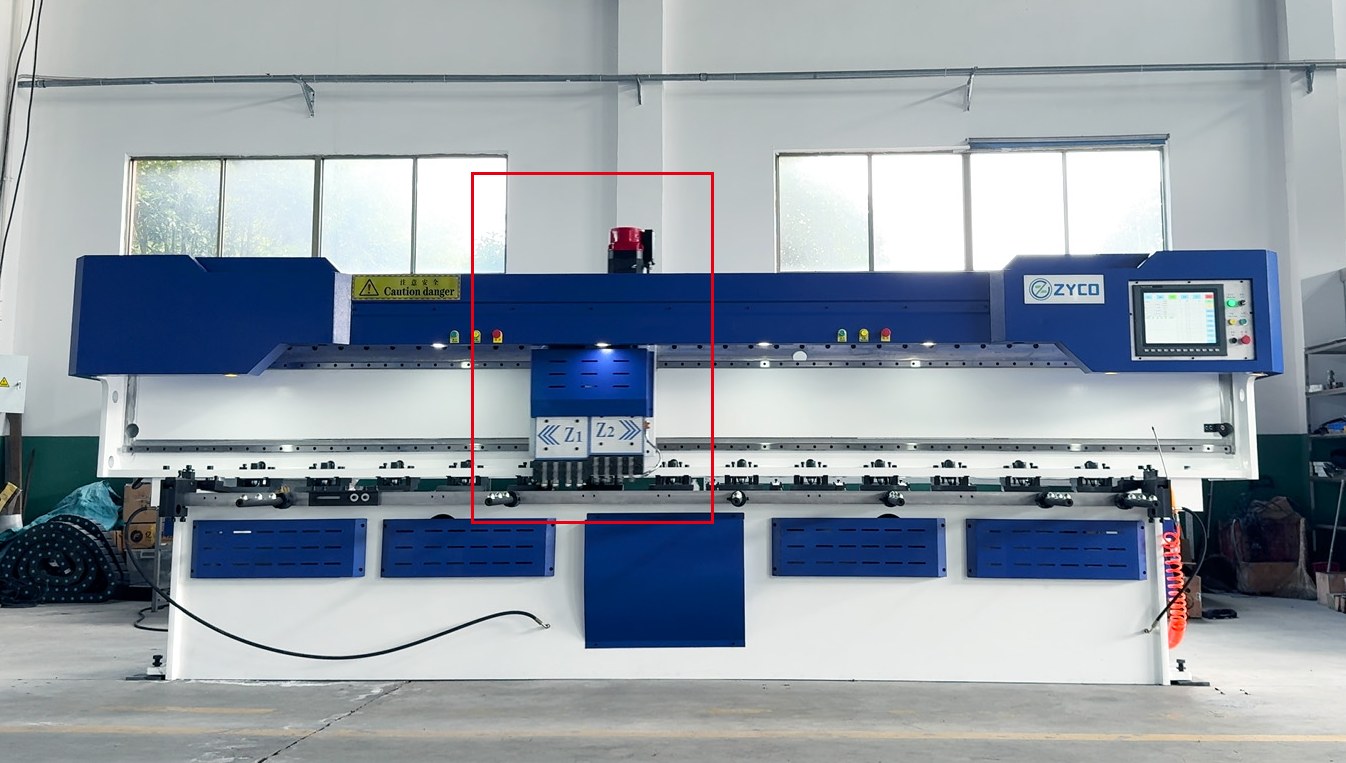

Sstructure :Le fût principal est vertical, la structure est compacte, la hauteur totale est relativement élevée et le centre de gravité est stable.

Avantages :

1）Haute précision : faible erreur entre la pointe de l'outil et la table de travail, ce qui garantit une bonne qualité de surface.

2）Faible consommation d'énergie : Le porte-outil est léger et sa consommation d'énergie ne représente qu'environ 1/10 de celle d'un outil horizontal.

3）Facile à utiliser : chargement et déchargement aisés des pièces, bon angle de vision et sécurité élevée.

4）Encombrement réduit : Installation simple, ne nécessite qu'un terrain plat.

5）Pièces concernées : Pièces de petite à moyenne taille et de haute précision, telles que des pièces en tôle avant pliage.

Inconvénients :Un support insuffisant pour les grandes pièces limite la plage de traitement.

Il n'existe pas de supériorité ou d'infériorité absolue entre les différentes structures ; l'essentiel réside dans leur adéquation au produit et au mode de production.

Éléments à prendre en compte lors du choix d'une machine à rainurer en V

Avant d'investir dans une machine à rainurer en V, les fabricants doivent évaluer :

Types et épaisseurs de matériaux couramment traités

Complexité des dimensions du produit et emplacement des rainures

Exigences relatives à l'aspect et à la précision du pliage

Fréquence de modification de la taille et de la variété des lots de commandes

espace atelier et aménagement général

Seuls les équipements répondant véritablement aux besoins de production peuvent apporter une valeur ajoutée à long terme en termes de qualité et d'efficacité.

Srésumé

La machine à rainurer en V est bien plus qu'une simple étape supplémentaire dans le traitement de la tôle : c'est un outil qui améliore directement la qualité du pliage, l'aspect visuel et la régularité de la production. Pour les fabricants qui visent à produire des produits métalliques haut de gamme aux lignes nettes et à la géométrie stable, le rainurage en V est devenu un procédé essentiel et non plus une option.

Comprendre le fonctionnement du rainurage en V et sa valeur ajoutée est la première étape pour améliorer la qualité des produits et l'efficacité de la production.
